Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | TORICH |
Chứng nhận: | ISO 9001 ISO 14001 TS 16949 |
Số mô hình: | GB / T 14976 |
Số lượng đặt hàng tối thiểu: | 1 Tấn |
Giá bán: | negotiable |
chi tiết đóng gói: | Đóng gói trong hộp gỗ bund bó hình lục giác hoặc các cách đi biển khác. |
Thời gian giao hàng: | 45 ngày |
Điều khoản thanh toán: | Thư tín dụng, D/A, D/P, T/T, Western Union, MoneyGram |
Khả năng cung cấp: | 40000 tấn / năm |
Tên sản phẩm: | Ống thép không gỉ liền mạch để vận chuyển chất lỏng GB / T 14976 | Vật chất: | 302.304.304L / N, 316L / N |
---|---|---|---|
bề mặt: | Đánh bóng | ứng dụng: | 302.304.304L / N, 316L / N |
hình dạng: | Vòng | OD: | 4-1200mm |
WT: | 0,3-200mm | Chiều dài: | 1-12m |
Điểm nổi bật: | stainless steel round tube,stainless tube steel |
Ống thép không gỉ liền mạch để vận chuyển chất lỏng GB / T 14976
Thông số :
Vật chất:
Phạm vi kích thước : OD: 4-1200mm
WT: 0,3-200mm
Chiều dài chung: 1 -12m
Lòng khoan dung:
Theo các bảng sau hoặc yêu cầu của khách hàng.
Bảng 1 Dung sai của đường kính ngoài và Đơn vị độ dày của tường: mm
Cán nóng (ép đùn, giãn nở) ống thép | Ống thép kéo nguội | ||||||
Đường kính | Lòng khoan dung | Đường kính | Lòng khoan dung | ||||
PA thường | PC cao cấp | PA thường | PC cao cấp | ||||
Đường kính ngoài danh nghĩa D | 68 ~ 159 | ± 1,25% D | ± 1% D | Đường kính ngoài danh nghĩa D | 6 ~ 10 | ± 0,20 | ± 0,15 |
10 ~ 30 | ± 0,30 | ± 0,20 | |||||
> 30 ~ 50 | ± 0,40 | ± 0,30 | |||||
> 50 ~ 219 | ± 0,85% D | ± 0,75% D | |||||
> 159 | ± 1,5% D | > 219 | ± 0,9% D | ± 0,8% D | |||
Độ dày tường danh nghĩa S | 15 | + 15% S -12,5% S | ± 12,5% S | Độ dày tường danh nghĩa S | 3 | ± 12% S | ± 10% S |
≥15 | + 20% S -15% S | 3 | + 12,5% S -10% S | ± 10% S |
Bảng2 Dung sai của đơn vị độ dày tường tối thiểu: mm
Phương pháp sản xuất | Đường kính | Lòng khoan dung | |
PA thường | PC cao cấp | ||
Cán nóng (ép đùn, giãn nở) ống thép WH | S tối thiểu 15 | + 25% S phút 0 | + 22,5% S phút 0 |
S tối thiểu ≥15 | + 32,5% S phút 0 | ||
Ống thép kéo nguội Nhà vệ sinh | Tất cả các bức tường | + 22% S phút 0 | + 20% S phút 0 |
Bảng 3 Thành phần hóa học
Không. | GB / T 20878 | Cấp | Thành phần hóa học (Phân số chất lượng) /% | |||||||||||
Không. | Mã kỹ thuật số thống nhất | C | Sĩ | Mn | P | S | Ni | Cr | Mơ | Cu | N | Khác | ||
1 | 13 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 10,00 | 17,00 ~ 19,00 | - | - | 0,10 | - |
2 | 17 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 11,00 | 18,00 ~ 20,00 | - | - | - | - |
3 | 18 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 12,00 | 18,00 ~ 20,00 | - | - | - | - |
4 | 23 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 11,00 | 18,00 ~ 20,00 | - | - | 0,10 ~ 0,16 | - |
5 | 24 | S30478 | 06Cr19Ni9NbN | 0,030 | 1,00 | 2,50 | 0,035 | 0,030 | 7,50 ~ 10,50 | 18,00 ~ 20,00 | - | - | 0,15 ~ 0,30 | Nb: 0,15 |
6 | 25 | S30453 | 022Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8,00 ~ 11,00 | 18,00 ~ 20,00 | - | - | 0,10 ~ 0,16 | - |
7 | 32 | S30908 | 06Cr23Ni13 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 12,00 ~ 15,00 | 22,00 ~ 24,00 | - | - | - | - |
số 8 | 35 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,035 | 0,030 | 19,00 ~ 22,00 | 24,0 ~ 26,00 | - | - | - | - |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16,00 ~ 18,00 | 2,00 ~ 3,00 | - | - | - |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16,00 ~ 18,00 | 2,00 ~ 3,00 | - | - | - |
11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0,04 ~ 0,10 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16,00 ~ 18,00 | 2,00 ~ 3,00 | - | - | - |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10,00 ~ 14,00 | 16,00 ~ 18,00 | 2,00 ~ 3,00 | - | - | Ti: 5C ~ 0,70 |
Bảng 4 Hệ thống xử lý nhiệt khuyến nghị, Tính chất và mật độ cơ học của ống thép
Loại hình tổ chức | Không. | GB / T 20878 | Cấp | Hệ thống xử lý nhiệt khuyến nghị | Tính chất cơ học | Tỉ trọng ρ / (kg / dm 2 ) | |||
Không. | Mã kỹ thuật số thống nhất | Sức căng R m / MPa | Độ bền kéo dài của nhựa R p0.2 / MPa | Phần trăm kéo dài sau khi gãy A /% | |||||
Không ít hơn | |||||||||
Austenitic | 1 | 13 | S30210 | 12Cr18Ni9 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 520 | 205 | 35 | 7,93 |
2 | 17 | S30408 | 06Cr19Ni10 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 520 | 205 | 35 | 7,93 | |
3 | 18 | S30403 | 022Cr19Ni10 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 480 | 175 | 35 | 7,90 | |
4 | 23 | S30458 | 06Cr19Ni10N | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 550 | 275 | 35 | 7,93 | |
5 | 24 | S30478 | 06Cr19Ni9NbN | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 685 | 345 | 35 | 7,98 | |
6 | 25 | S30453 | 022Cr19Ni10N | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 550 | 245 | 40 | 7,93 | |
7 | 32 | S30908 | 06Cr23Ni13 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 520 | 205 | 40 | 7,98 | |
số 8 | 35 | S31008 | 06Cr25Ni20 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 520 | 205 | 40 | 7,98 | |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 520 | 205 | 35 | 8,00 | |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, lạnh hoặc cách khác | 480 | 175 | 35 | 8,00 | |
11 | 40 | S31609 | 07Cr17Ni12Mo2 | 1040oC, lạnh hoặc khác | 515 | 205 | 35 | 7,98 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000 ℃ ~ 1100 ℃, lạnh hoặc cách khác | 530 | 205 | 35 | 7,90 |
Bảng 5 Mục kiểm tra ống thép, Phương pháp thử và Số lượng lấy mẫu
Không. | sự kiểm tra mặt hàng | Số lượng lấy mẫu | Phương pháp lấy mẫu | Phương pháp kiểm tra |
1 | Thành phần hóa học | Lấy một mẫu của mỗi furance | GB / T 20066 | GB / T 223, GB / T 11170, GB / T20123, GB / T 20124 |
2 | Kiểm tra đồ bền | Lấy một mẫu giữa hai ống thép của mỗi lô | GB / T 2975 | GB / T 228.1 |
3 | Kiểm tra làm phẳng | Lấy một mẫu giữa hai ống thép của mỗi lô | GB / T 246 | GB / T 246 |
4 | Kiểm tra bùng | Lấy một mẫu giữa hai ống thép của mỗi lô | GB / T 242 | GB / T 242 |
5 | Kiểm tra thủy lực | Mỗi mảnh | - | GB / T 241 |
6 | Kiểm tra siêu âm | Mỗi mảnh | - | GB / T 5777-2008 |
7 | Kiểm tra độ xoáy | Mỗi mảnh | - | GB / T 7735-2004 |
số 8 | Kiểm tra ăn mòn liên tinh thể | Lấy một mẫu giữa hai ống thép của mỗi lô | GB / T 4334-2008 | GB / T 4334-2008 |
Bảng A.1 So sánh cấp thép không gỉ
Không. | GB / T 20878-2007 | ASTM A 959-09 | JIS G4303-2005 JIS G 4311-1991 | ISO / TS 15510: 2003 ISO 4955: 2005 | EN 10088: 1-2005 | ΓOCT 5632-1972 | |
Mã kỹ thuật số thống nhất | Cấp | ||||||
1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4 310 | 12X18H9 |
2 | S30408 | 06Cr19Ni10 | S30400.304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1.4602 | - |
3 | S30403 | 022Cr19Ni10 | S30403.304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
4 | S30458 | 06Cr19Ni10N | S30451.304N | SUS304N1 | X5CrNi18-8 | X5CrNiN19-9,1.4315 | - |
5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
6 | S30453 | 022Cr19Ni10N | S30453.304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1.4311 | - |
7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309 | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
số 8 | S31008 | 06Cr25Ni20 | S31008.310S | BẠC | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1,4571 | 08X17H13M2T |
Đang xử lý: WH, WC
Điều kiện giao hàng kỹ thuật: Xử lý nhiệt và xử lý nhiệt hoặc tẩy trắng
Được sử dụng rộng rãi trong lĩnh vực: Chất lỏng trasport

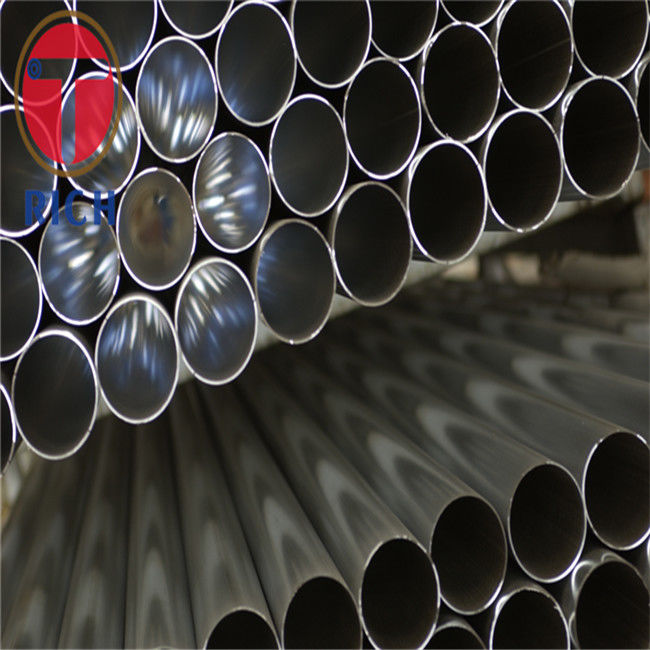

Hình ảnh sản phẩm :
