Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Torich |
Chứng nhận: | ISO9001 |
Số mô hình: | GB / T8713-1988 |
Số lượng đặt hàng tối thiểu: | 1000kg |
Giá bán: | 1000-1800 USD/TON |
chi tiết đóng gói: | Trong bó trong hộp gỗ |
Thời gian giao hàng: | 3-4 tuần |
Điều khoản thanh toán: | D / A |
Khả năng cung cấp: | 10000 tấn mỗi năm |
Điểm nổi bật: | precision steel pipe,precision seamless pipe |
---|

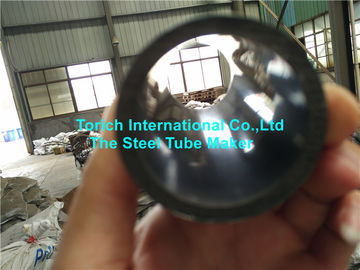

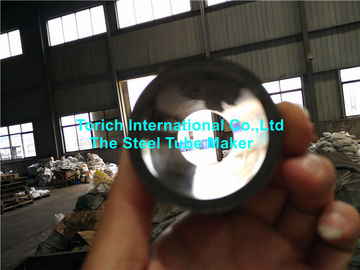

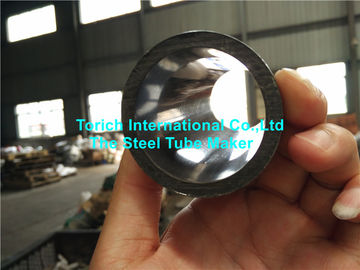

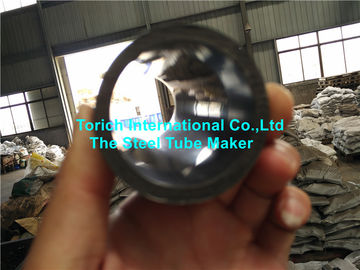

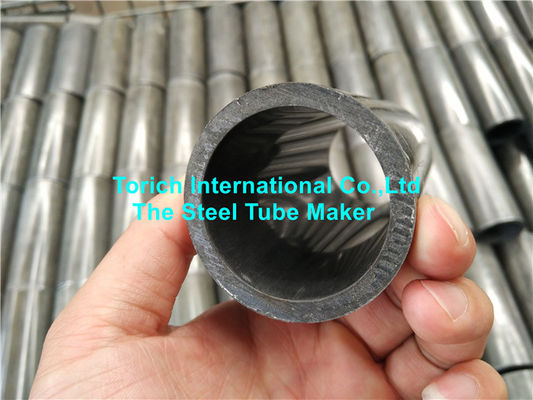

GB / T8713-1988 Xi lanh thủy lực và xi lanh chính xác ID ống thép liền mạch
Đường kính chính xác Đường kính ống thép không gỉ cho xi lanh công suất chất lỏng theo tiêu chuẩn GB T8713-88
Điều kiện giao hàng: Làm việc lạnh / Làm việc lạnh / Làm lạnh mềm. Hoặc điều trị khác
Ống xi lanh Matarial: 10 20 35 45 16Mn Bạn có thể theo tiêu chuẩn GB699-88 để kiểm tra thành phần hóa học và tính chất cơ học.
WT | ||||||||||||
ID | 1,5 | 2.0 | 2,5 | 3.0 | 3,5 | 5.0 | 6.0 | 7,5 | 10,0 | 12,5 | 15.0 | 20.0 |
OD | ||||||||||||
25 | 28 | 31 | 35 | 40 | ||||||||
32 | 35 | 36 | 38 | 42 | 47 | |||||||
40 | 45 | 46 | 50 | 55 | ||||||||
50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
200 | 210 | 215 | 220 | 225 | 230 | 240 |
Dung sai OD | OD / mm | Dung sai / mm | OD / mm | Dung sai / mm |
> 0 30 | ± 0,10 | > 140 150 | ± 0,75 | |
> 30 40 | ± 0,15 | > 150 160 | ± 0,80 | |
> 40 50 | ± 0,20 | > 160 170 | ± 0,85 | |
> 50 60 | ± 0,25 | > 170 180 | ± 0,90 | |
> 60 70 | ± 0,30 | > 180 190 | ± 0,95 | |
> 70 80 | ± 0,35 | > 190 200 | ± 1,00 | |
> 80 90 | ± 0,40 | > 200 2l0 | ± 1,05 | |
> 90 100 | ± 0,45 | > 210 220 | ± 1,10 | |
> 100 120 | ± 0,50 | > 220 230 | ± 1,15 | |
> 120 140 | ± 0,65 | > 230 240 | ± 1,20 |
Dung sai ID | ID / mm | Dung sai / mm | ||
H8 | H9 | H10 | ||
> 3 6 | +18 0 | +30 0 | +48 0 | |
> 6 10 | +22 0 | +36 0 | +56 0 | |
> 10 18 | +27 0 | +43 0 | +70 0 | |
> 18 30 | +33 0 | +52 0 | 08:00 0 | |
> 30 50 | +39 0 | +62 0 | +100 0 | |
> 50 80 | +46 0 | +74 0 | +120 0 | |
> 80 ~ 120 | +54 0 | +87 0 | +140 0 | |
> 120 180 | +63 0 | +100 0 | +160 0 | |
> 180 250 | +72 0 | +115 0 | +185 0 |
Uốn:
Một lớp: 0,3: 1000
Lớp B: 1,0: 1000
Lớp C: 1,5: 1000
Ứng dụng: Xi lanh thủy lực và khí nén.
