Vật liệu dựa trên ống: | ASTM A213 304 316 | Tiêu chuẩn: | ASTM |
---|---|---|---|
vây: | AL | Ứng dụng: | Bộ trao đổi nhiệt |
Hợp kim hay không: | Không hợp kim | Phụ hay không: | Không phụ |
Điểm nổi bật: | Ống thép không gỉ có vây astm a213,ống thép không gỉ có vây 304,ống thép không gỉ có vây 316 |

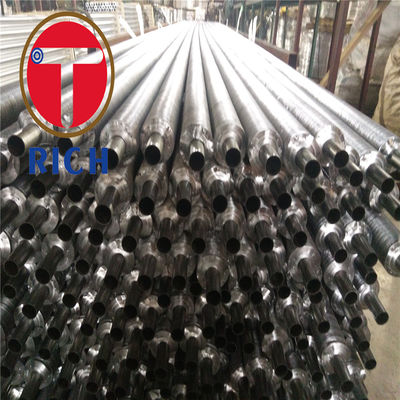

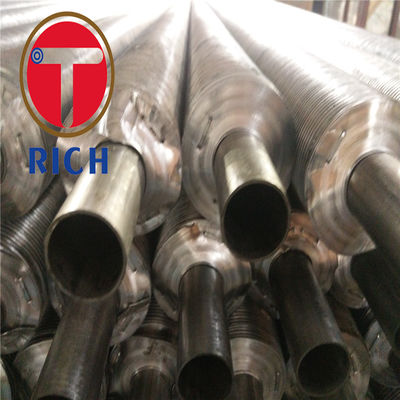

ASTM A213 304 316 Đầu nối ống vây Ống vây Ống làm mát không khí Bộ trao đổi nhiệt đường ống có vây Ống thép không gỉ có vây
Ống có vây được sử dụng trong các ứng dụng liên quan đến việc truyền nhiệt từ chất lỏng nóng sang chất lỏng lạnh hơn qua thành ống.Tốc độ truyền nhiệt như vậy có thể xảy ra phụ thuộc vào ba yếu tố: (1) chênh lệch nhiệt độ giữa hai chất lỏng;(2) hệ số truyền nhiệt giữa mỗi chất lỏng và thành ống;và (3) diện tích bề mặt mà mỗi chất lỏng tiếp xúc với nhau.Trong trường hợp ống trần (không có ống), trong đó diện tích bề mặt bên ngoài không lớn hơn đáng kể so với diện tích bề mặt bên trong, chất lỏng có hệ số truyền nhiệt thấp nhất sẽ quyết định tốc độ truyền nhiệt tổng thể.Khi hệ số truyền nhiệt của chất lỏng bên trong ống lớn hơn nhiều lần so với hệ số truyền nhiệt của chất lỏng bên ngoài ống (ví dụ hơi nước bên trong và dầu bên ngoài), tốc độ truyền nhiệt tổng thể có thể được cải thiện đáng kể bằng cách tăng bề mặt bên ngoài của ống.Theo thuật ngữ toán học, tích của hệ số truyền nhiệt đối với chất lỏng bên ngoài nhân với diện tích bề mặt bên ngoài được tạo ra để khớp hơn tích số của hệ số truyền nhiệt chất lỏng bên trong nhân với diện tích bề mặt bên trong.
Vật liệu ống cơ sở:SA192 SMLS 31,8mmOD * 2,9mmTHK * 7260mmLG
Chất liệu Vây:CS;FPM67fins X 1,5 mm THK x 75 mm W x 160 mm H

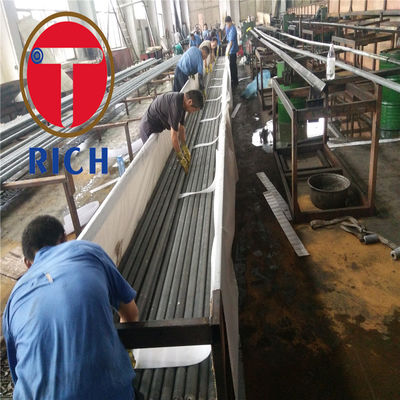

Quá trình sản xuất:
Nó áp dụng công nghệ xoắn ốc hàn tần số cao, công nghệ cấp bằng sáng chế quốc gia với nguồn điện tần số cao làm nguồn nhiệt để làm nóng dải thép, ống thép đồng thời được hàn lại với nhau
Vật chất:Thép, thép cacbon, v.v.
Ống trần OD:25-63mm Vây: 8-30mm Chiều cao vây: <200mm Dày vây: 1,5-3,5mm
Tên | Ống cơ sở (OD) mm |
Sân vây (mm) |
chiều dài (m) |
|||
Min | Max | Min | Max | Min | Max | |
Ống vây nhôm ép đùn | 12,7 | 51 | 2.1 | 10 | 0,5 | 20 |
Ống vây nhôm L / LL / KL | 19 | 51 | 2.1 | 3.2 | 0,5 | 15 |
Ống vây nhôm nhúng | 19 | 42 | 2.3 | 3.2 | 0,5 | 15 |
Ống vây thấp | 12,7 | 32 | 0,8 | 2 | 0,5 | 20 |
Ống vây xoắn ốc | 12,7 | 70 | 0,5 | 20 | ||
Ống vây xoắn ốc ERW HF | 16 | 219 | 3 | 25 | 0,5 | 28 |
Ống vây răng cưa xoắn ốc ERW HF | 16 | 219 | 3 | 25 | 0,5 | 28 |
Chiều rộng răng cưa (mm) Tối đa 10 phút ~ 26 |
Chiều sâu răng cưa (mm) Tối đa 4 phút ~ 16 |
|||||
Ống đính ERW | 89 | 200 | 16 | 50 | 2 | 15 |
Ống vây DC ERW H / HH | 25 | 51 | 9 | 25 | 1 | 15 |
H / HH vây | Chiều dài (mm) 60 phút-150 tối đa |
Độ dày (mm) Tối thiểu 1,5 phút ~ 4 tối đa |
Chiều rộng (mm) Tối đa 30 phút ~ 50 |
Các ứng dụng
Các ví dụ điển hình về các ứng dụng sử dụng ống có vây bao gồm:
