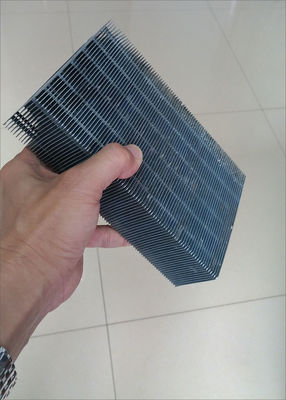

Ống trao đổi nhiệt 2mm phẳng xoắn ốc loại hình elip

Ống vây Loại hình elip Bộ trao đổi nhiệt Ống phẳng Ống xoắn hình xoắn
Ống có vây hình elip [1] là bộ phận trao đổi nhiệt bao gồm ống hình elip ở ống cơ sở và các cánh tản nhiệt bên ngoài.Những loại phổ biến là ống vây hình chữ nhật hình elip, ống vây hình elip, ống vây tròn hình elip, ống phẳng hình elip xoắn ốc, ống vây hình elip hình chữ H, v.v.Ống vây hình bầu dục đang được chú ý do hiệu quả vượt trội hơn ống vây tròn.Hiện nay, ống vây elip đã được sử dụng rộng rãi trong các lĩnh vực công nghiệp như ethylene và lọc dầu.Ống vây hình elip được sử dụng như một phần tử trao đổi nhiệt hiệu quả cao trong thiết bị trao đổi nhiệt.Sức cản dòng chảy nhỏ bên ngoài ống và hiệu suất trao đổi nhiệt cao làm cho thiết bị trao đổi nhiệt nhỏ gọn, nhẹ, hiệu quả và thu nhỏ.Mặc dù đã đạt được nhiều kết quả trong nghiên cứu của mình, nhưng vẫn còn rất nhiều công việc nghiên cứu được thực hiện.

Chiều dài ống:Bởi khách hàng

Kích thước mặt cắt ngang của ống:36 X 14 (mm X mm)

Độ dày thành ống:2 mm

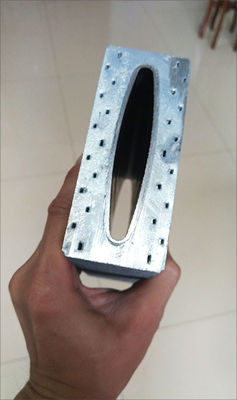

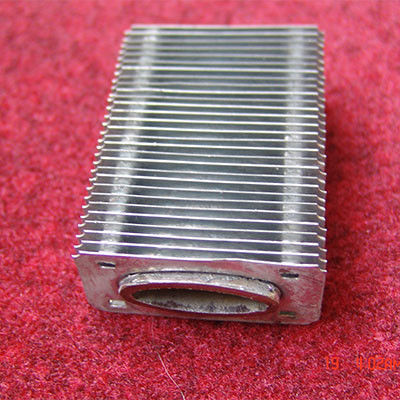

Mặt cắt ngang ống vâyKích thước: 55 X 26 (mm X mm)

Độ dày cơ sở vây:0,3 mm

Sân vây: 2,4 mm (416 Fin / m)

Vật liệu ống:10 # (Ống Trung Quốc)

Chất liệu Vây:SPCC

Đặc tính:

(1) So với ống vây dạng ống tròn, ống vây hình elip dễ bố trí gọn hơn, giúp giảm thể tích tổng thể của toàn bộ bộ trao đổi nhiệt, do đó giảm diện tích.
(2) Do đặc điểm hình dạng của ống vây hình elip, lực cản phía không khí nhỏ, và tăng hệ số truyền nhiệt giữa các chất lỏng;nhiệt trở trong ống tương đối nhỏ làm tăng sự truyền nhiệt của chất lỏng trong ống.
(3) Diện tích truyền nhiệt của ống có vây hình elip lớn hơn của ống tròn có cùng tiết diện.Điều này là do ngoại vi truyền nhiệt của ống hình elip tương đối dài dưới cùng một diện tích mặt cắt ngang.
(4) Ống vây hình elip được sử dụng phổ biến nhất là ống vây thép hình chữ nhật, có độ bền cao, ống cơ sở không thích hợp để đóng băng và nứt vỡ vào mùa đông và có tuổi thọ lâu dài.
(5) Vì ống vây hình elip có thể được bố trí gọn gàng hơn, hàng ống phía trước có tác động lớn hơn đến hàng phía sau.Khoảng cách vây của hàng ống phía sau có thể được tăng lên để giảm lực cản dòng chảy bên ngoài ống, nhưng số lượng hàng ống không được quá lớn..
