ASTM A53 lớp B ST52 ống thép liền mạch và ống thép hình bầu dục với kích thước bên ngoài lớn 10-420 mm

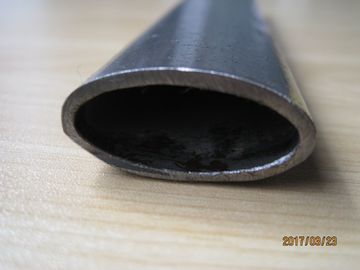

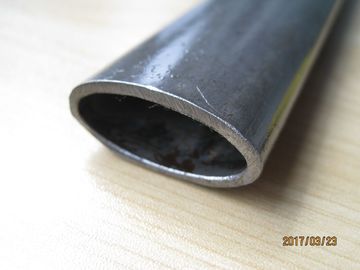

Ống thép hình oval không mối nối ASTM A53 và DIN 1629 ST35-ST52 là các đoạn rỗng bằng thép carbon được sản xuất bằng quy trình ống không mối nối, sau đó được kéo nguội có kiểm soát, cán nguội hoặc tạo hình biên dạng chính xác. Chúng phù hợp cho các bộ phận yêu cầu chiều cao biên dạng thấp hơn, độ cứng định hướng cao hơn, bề mặt nhẵn và sử dụng không gian lắp đặt hiệu quả hơn so với ống tròn thông thường.

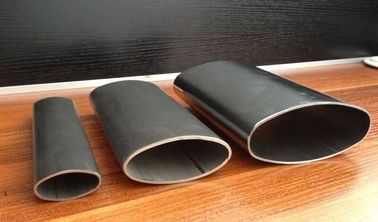

Các biên dạng hình oval, elip và oval có cạnh phẳng có thể được sản xuất theo bản vẽ của khách hàng. Các thông số quan trọng như trục lớn, trục nhỏ, độ dày thành, bán kính góc, độ xoắn, độ thẳng và đối xứng mặt cắt phải được chỉ định riêng trong đơn đặt hàng.

Trục lớn, trục nhỏ, độ dày thành, bán kính biên dạng và đối xứng mặt cắt được kiểm tra độc lập. Điều này đáng tin cậy hơn so với việc mô tả ống hình oval chỉ bằng đường kính ngoài tương đương.

Đối với các cụm lắp ráp chính xác, bản vẽ đặt hàng được đề xuất nên bao gồm: Kích thước ngoài lớn nhất × kích thước ngoài nhỏ nhất × độ dày thành × chiều dài. Bản vẽ cũng nên xác định độ lệch trục lớn cho phép, độ lệch trục nhỏ, độ xoắn, độ thẳng và bán kính góc hoặc bán kính chuyển tiếp.

Ống hình oval có mô men quán tính khác nhau đối với trục lớn và trục nhỏ. Điều này cho phép các nhà thiết kế định hướng ống sao cho độ cứng lớn hơn thu được theo hướng tải trọng chính mà không làm tăng chiều cao biên dạng tổng thể.

Độ cứng cuối cùng phụ thuộc vào hình dạng mặt cắt hoàn chỉnh và nên được xác minh từ bản vẽ đã được phê duyệt thay vì ước tính từ đường kính ống tròn danh nghĩa.

Kéo nguội hoặc tạo hình biên dạng có kiểm soát có thể tạo ra bề mặt ngoài đồng nhất, phù hợp để sơn, sơn tĩnh điện, mạ, hàn và gia công tiếp theo. Độ nhám bề mặt và các vết dọc cho phép nên được thỏa thuận trước khi sản xuất khi ống được sử dụng làm bộ phận lộ ra ngoài.

Dụng cụ tạo biên dạng, tỷ lệ giảm, bôi trơn và trình tự xử lý nhiệt được kiểm soát để giảm thiểu sự mỏng thành quá mức ở các đầu trục lớn. Độ dày thành nên được đo ở nhiều vị trí xung quanh mặt cắt thay vì chỉ ở một điểm.

Xử lý nhiệt có thể được lựa chọn theo sự cân bằng yêu cầu giữa độ bền, độ giãn dài, độ cứng, khả năng hàn và hiệu suất tạo hình. ST35 hoặc ST45 được ủ thường được chọn cho các bộ phận yêu cầu khả năng tạo hình và hàn tốt, trong khi ST52 được chọn khi yêu cầu độ bền kết cấu cao hơn.

Các nhà mua chuyên nghiệp thường thấy rằng nhà cung cấp chỉ báo giá "đường kính ngoài" cho ống không tròn. Điều này là không đủ cho biên dạng hình oval.

Mỗi biên dạng tùy chỉnh có thể được kiểm soát bằng bản vẽ đã được phê duyệt, trong đó xác định:

Phương pháp kiểm tra này giúp giảm thiểu sự can thiệp khi lắp ráp và sự không nhất quán trong việc lắp ghép giữa các lô sản xuất.

ASTM A53 quy định ống thép đen hoặc mạ kẽm hàn và không mối nối và chủ yếu dựa trên kích thước ống tròn. ASTM A369 bao gồm ống thép carbon hoặc hợp kim ferritic rèn và doa thành dày cho dịch vụ nhiệt độ cao. Không có tiêu chuẩn nào trong hai tiêu chuẩn này tự nó xác định tất cả các yêu cầu về kích thước cho một biên dạng hình oval được tạo hình nguội.

Vì lý do này, đơn hàng có thể được quản lý thông qua hai yêu cầu phối hợp: Vật liệu và tính chất cơ học theo tiêu chuẩn vật liệu đã chọn, và hình dạng oval cuối cùng, dung sai, độ thẳng, độ xoắn, tình trạng bề mặt và chiều dài theo bản vẽ đã được phê duyệt hoặc tiêu chuẩn ống chính xác đã thỏa thuận.

Điều này ngăn chặn tuyên bố sai rằng một biên dạng hình oval theo bản vẽ tự động đáp ứng mọi quy định về kích thước của tiêu chuẩn ống tròn.

Kiểm tra có thể được lựa chọn theo quy trình sản xuất và điều kiện sử dụng dự kiến.

• Đối với các cụm lắp ráp hàn, ưu tiên thành phần hóa học, tính chất kéo, khả năng hàn và độ sạch bề mặt
• Đối với các bộ phận được uốn, kiểm tra độ giãn dài, độ cứng, sự mỏng thành và biến dạng mặt cắt
• Đối với các bộ phận kết cấu liên quan đến an toàn, có thể cung cấp thử kéo, thử làm phẳng, thử siêu âm hoặc dòng điện xoáy, báo cáo kích thước và số lô nhiệt có thể truy xuất nguồn gốc

Kế hoạch kiểm tra này tránh kiểm tra không cần thiết đồng thời đảm bảo rằng các đặc tính quan trọng của bộ phận hoàn chỉnh được xác minh.

Ống thép hình oval không mối nối ST52 có thể được sử dụng để sản xuất tay vịn bảo vệ cabin máy kéo. Biên dạng hình oval cung cấp bề mặt cầm nắm thoải mái, giảm nhô ra khỏi cấu trúc cabin và tăng khả năng chống uốn khi trục lớn được định hướng theo hướng tải trọng chính.

Đối với sản phẩm này, bản vẽ đặt hàng nên xác định biên dạng ống, bán kính uốn, chiều dài thẳng giữa các điểm uốn, độ làm phẳng cho phép sau khi uốn, vị trí mối hàn, hệ thống sơn phủ và kích thước cố định cuối cùng. Ống cũng nên được kiểm tra nứt và mỏng thành quá mức sau khi uốn.
