Ống cánh nhôm loại G với khóa cánh cơ khí cho thiết kế nhiệt rộng và khả năng tương thích ống đế rộng
Thuộc tính cơ bản
Nơi xuất xứ:
Chiết Giang/Trung Quốc
Tên thương hiệu:
TORICH
Số mẫu:
Tiêu chuẩn A179
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1 Tấn
Giá:
USD 800-1000 Ton
Điều khoản thanh toán:
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Khả năng cung cấp:
60000 tấn / năm
Tóm tắt sản phẩm
Ống cánh nhôm loại G cho bộ trao đổi nhiệt công nghiệp Ống cánh nhôm loại G cho bộ trao đổi nhiệt công nghiệp Ống cánh nhôm loại G là loại ống cánh được gắn cơ khí, được thiết kế để truyền nhiệt hiệu quả phía không khí trong các bộ trao đổi nhiệt công nghiệp. Dải cánh nhôm được quấn vào rãnh xoắn ốc ...
Chi tiết sản phẩm
Làm nổi bật:
high carbon steel tube
,heat exchanger tubes
Base Tube Material:
Thép carbon, thép hợp kim, thép không gỉ hoặc nhôm
Fin Material:
Nhôm; hợp kim vây công nghiệp phổ biến bao gồm 1060 và 1100
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12 mm-219 mm
Base Tube Wall Thickness:
1,2 mm-6,0 mm
Fin Height:
8 mm-30 mm
Fin Thickness:
0,8 mm-3,0 mm
Fin Pitch:
2,0 mm-20 mm
Mô tả sản phẩm
Ống cánh nhôm loại G cho bộ trao đổi nhiệt công nghiệp
Ống cánh nhôm loại G cho bộ trao đổi nhiệt công nghiệp
Ống cánh nhôm loại G là loại ống cánh được gắn cơ khí, được thiết kế để truyền nhiệt hiệu quả phía không khí trong các bộ trao đổi nhiệt công nghiệp. Dải cánh nhôm được quấn vào rãnh xoắn ốc được gia công trên ống nền và sau đó được khóa cơ khí, mang lại khả năng giữ cánh chắc chắn hơn và tiếp xúc nhiệt ổn định hơn so với các cấu trúc cánh quấn đơn giản. Cấu trúc này được sử dụng rộng rãi trong các bộ làm mát bằng không khí, bộ tiết kiệm nhiệt, bộ ngưng tụ và các thiết bị truyền nhiệt khác đòi hỏi độ bền, điện trở phía không khí được kiểm soát và dịch vụ lâu dài đáng tin cậy. Ống cánh loại G thường được sản xuất với ống nền bằng thép carbon, thép hợp kim, thép không gỉ hoặc nhôm, trong khi vật liệu cánh thường là nhôm.
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
|---|---|
| Loại sản phẩm | Ống cánh nhôm loại G gắn chìm |
| Vật liệu ống nền | Thép carbon, thép hợp kim, thép không gỉ hoặc nhôm |
| Tiêu chuẩn ống nền phổ biến | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| Vật liệu cánh | Nhôm; các hợp kim cánh công nghiệp phổ biến bao gồm 1060 và 1100 |
| Loại ống nền | Ống liền mạch hoặc ống hàn |
| Loại cánh | Cánh G gắn chìm |
| Đường kính ngoài ống nền | 12 mm-219 mm |
| Độ dày thành ống nền | 1.2 mm-6.0 mm |
| Chiều cao cánh | 8 mm-30 mm |
| Độ dày cánh | 0.8 mm-3.0 mm |
| Bước cánh | 2.0 mm-20 mm |
| Chiều dài đầu trần | Theo bản vẽ của khách hàng |
| Chiều dài ống | Thông thường 1-12 m, có thể tùy chỉnh; chiều dài ống cánh có thể cung cấp lên đến 23 m theo thỏa thuận dự án |
| Phạm vi dung sai | Theo tiêu chuẩn ống nền đã đặt hàng và bản vẽ cánh được phê duyệt |
| Độ thẳng | Được kiểm soát theo yêu cầu chế tạo và lắp ráp bó |
| Tình trạng bề mặt | Ống nền theo yêu cầu; bề mặt cán hoặc đã tẩy dầu mỡ của dải cánh nhôm |
| Xử lý nhiệt | Theo tiêu chuẩn ống nền đã chọn |
Các tính năng chính
- Khóa cánh cơ khí
Cánh nhôm được gắn vào rãnh gia công và được cố định bằng cơ khí vào ống nền, cải thiện độ ổn định của cánh trong quá trình sử dụng và chu kỳ nhiệt. - Phạm vi hình học rộng cho thiết kế nhiệt
Đường kính ngoài ống nền dao động từ 12 mm đến 219 mm, độ dày thành từ 1.2 mm đến 6.0 mm, chiều cao cánh từ 8 mm đến 30 mm, độ dày cánh từ 0.8 mm đến 3.0 mm, và bước cánh từ 2.0 mm đến 20 mm, cho phép kết hợp chính xác với nhiệm vụ truyền nhiệt và mục tiêu giảm áp suất phía không khí. - Khả năng tương thích rộng với ống nền
Sản phẩm có thể được sản xuất trên ống nền thép carbon, thép hợp kim, thép không gỉ hoặc nhôm, cho phép một khái niệm cánh phục vụ các ứng dụng bộ trao đổi nhiệt HVAC, hóa dầu, năng lượng và quy trình chung.
Ưu điểm của chúng tôi
- Quan ngại: Liệu mác ống nền có thực sự phù hợp với nhiệm vụ của bộ trao đổi nhiệt hay chỉ là vật liệu ống thông thường?
Chúng tôi kết hợp ống nền với nhiệm vụ hoạt động. Đối với dịch vụ bộ trao đổi nhiệt và bộ ngưng tụ, ASTM A179 được thiết kế đặc biệt cho ống bộ trao đổi nhiệt và bộ ngưng tụ thép carbon thấp kéo nguội liền mạch, trong khi ASTM A192 và ASTM A210 dành cho nhiệm vụ lò hơi và bộ quá nhiệt. Các tùy chọn thép không gỉ như ASTM A213 TP304 được sử dụng khi yêu cầu khả năng chống ăn mòn và độ tin cậy dịch vụ cao hơn. - Quan ngại: Liệu các tài liệu mua sắm có phân biệt rõ ràng thông số kỹ thuật ống nền với thông số kỹ thuật vật liệu cánh không?
Có. Chúng tôi xác định sản phẩm theo hai hệ thống vật liệu: tiêu chuẩn và mác ống nền và vật liệu cánh nhôm. Điều này quan trọng vì hiệu suất ranh giới áp suất đến từ tiêu chuẩn ống nền, trong khi bề mặt truyền nhiệt bên ngoài đến từ dải cánh. Sự phân biệt đó đơn giản hóa việc xem xét MTC và phê duyệt kỹ thuật. - Quan ngại: Liệu ống cánh có thể được lựa chọn dựa trên điều kiện hoạt động thực tế thay vì kích thước danh mục chung chung không?
Có. Các phạm vi đường kính ngoài, độ dày thành, chiều cao cánh, độ dày cánh và bước cánh có sẵn cho phép cấu hình theo nhiệm vụ nhiệt, áp suất giảm cho phép, khoảng thời gian làm sạch và yêu cầu xử lý kết cấu. Điều này đặc biệt quan trọng đối với các bộ làm mát không khí và bộ tiết kiệm nhiệt công nghiệp, nơi hình học có ảnh hưởng trực tiếp đến hiệu suất của bộ trao đổi.
Tiêu chuẩn thực hiện
- ASTM: ASTM A179 cho ống bộ trao đổi nhiệt và bộ ngưng tụ; ASTM A192 cho ống lò hơi áp suất cao; ASTM A210/SA210 cho ống lò hơi và bộ quá nhiệt thép carbon trung bình liền mạch; ASTM A106/A53 cho ống thép carbon; ASTM A213 cho ống bộ trao đổi nhiệt thép hợp kim ferit và austenit liền mạch.
- EN: Có thể cung cấp các tiêu chuẩn EN theo thỏa thuận cho vật liệu ống và dải cánh nhôm tương đương.
- GOST: Có thể cung cấp các tiêu chuẩn GOST tương đương cho việc mua sắm xuất khẩu theo dự án.
- JIS: Có thể cung cấp các tiêu chuẩn JIS tương đương khi yêu cầu định tuyến vật liệu Nhật Bản.
- GB: Có thể khớp các tiêu chuẩn GB tương đương cho các dự án trong nước hoặc song tiêu chuẩn.
Lĩnh vực ứng dụng
Sản phẩm cụ thể: bó ống cánh cho bộ làm mát dầu bôi trơn làm mát bằng không khí.
Thành phần hóa học của vật liệu ống nền
| Mác ống nền | Tiêu chuẩn | C | Mn | P | S | Si | Cr | Ni | Mo | Cu |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | ≥0.25 | -- | -- | -- | -- |
| ASTM A210 Grade A1 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | -- | -- | -- | -- |
| ASTM A106 Grade B | ASTM A106/A106M | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-11.0 | -- | -- |
Tính chất cơ học của vật liệu ống nền
| Mác ống nền | Tiêu chuẩn | Độ bền kéo | Giới hạn chảy | Độ giãn dài |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A210 Grade A1 | ASTM A210/A210M | ≥415 MPa | ≥255 MPa | ≥30% |
| ASTM A106 Grade B | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | 30% tối thiểu theo chiều dọc / 16.5% tối thiểu theo chiều ngang |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

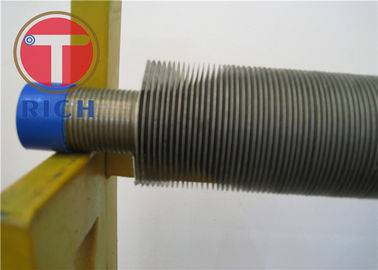

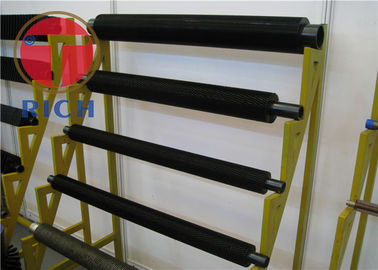

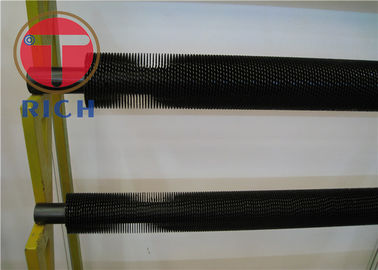

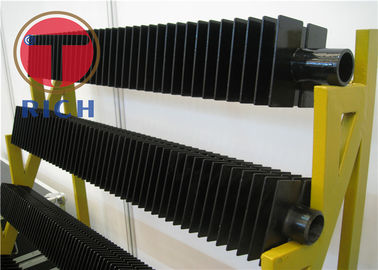

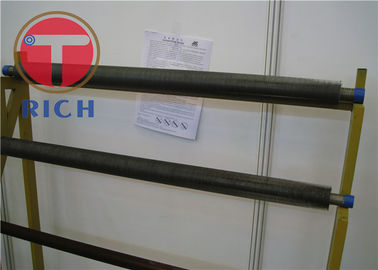

Thư viện sản phẩm
Câu hỏi thường gặp
Bạn là công ty thương mại hay nhà sản xuất?
Nhà sản xuất, cũng có thể kinh doanh thương mại.
Thời gian giao hàng của bạn là bao lâu?
Nói chung, là 10-15 ngày nếu hàng còn trong kho, hoặc là 30-40 ngày nếu hàng không có trong kho, tùy thuộc vào số lượng.
Bạn có cung cấp mẫu không? Miễn phí hay có phí?
Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
Điều khoản thanh toán của bạn là gì?
Thanh toán ≤ 2000 USD, 100% trả trước. Thanh toán ≥ 2000 USD, 30% T/T trả trước, số dư trước khi giao hàng. Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
