ASTM A192 ống nồi hơi áp suất cao với hình học xương sườn bên trong được kiểm soát để tăng cường chuyển nhiệt

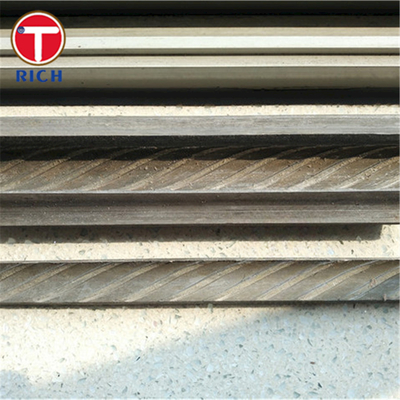

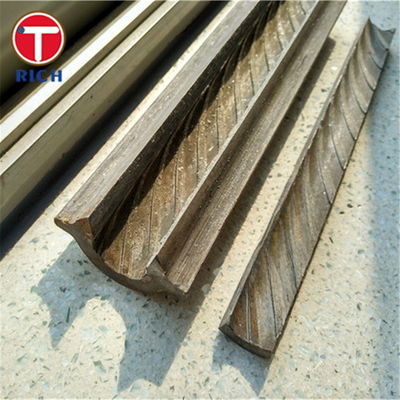

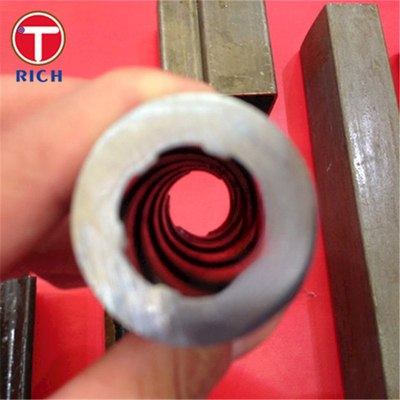

ASTM A192 và ASTM A210 ống nồi hơi có nét bên trong là các ống thép carbon không may được sản xuất với các xương sườn xoắn ốc bên trong được kiểm soát.cải thiện sự trộn bên cạnh nước, phá vỡ lớp biên nhiệt và giúp duy trì hệ thống làm mát tường ống ổn định trong điều kiện lưu lượng nhiệt cao.

Các ống này thường được lựa chọn cho các mạch lò hơi áp suất cao, nơi các ống ống thông thường có thể cung cấp nhiễu loạn bên trong không đủ với dòng chảy khối lượng giảm.Độ dày tường còn lại tối thiểu, hình học xương sườn, dung sai kích thước, xử lý nhiệt và thử nghiệm áp suất phải được chỉ định riêng trong đơn đặt hàng.

Chiều cao xương sườn, chiều cao xương sườn, góc dẫn, bán kính xương sườn-gốc, và số lần khởi động được kiểm soát theo bản vẽ cắt ngang được phê duyệt.Kiểm tra hồ sơ xương sườn nên được thực hiện ở cả hai đầu ống và ở các vị trí trung gian đã thỏa thuận.

Thông số kỹ thuật mua hàng nên phân biệt rõ ràng giữa:

• Độ dày bề mặt danh nghĩa ở phần mịn
• Độ dày tường còn lại tối thiểu dưới gốc xương sườn
• Chiều cao sườn tối đa
• Khu vực lưu lượng nội bộ tối thiểu
• Phương diện xương sườn lệch được phép

Các xương sườn xoắn ốc gây ra một thành phần xoay trong dòng chảy hơi nước. Điều này làm tăng sự trộn bên trong và làm giảm độ dày của lớp ranh giới nhiệt liền kề tường ống.

Lợi ích hiệu suất phụ thuộc vào sự kết hợp hoàn toàn của:

• Tỷ lệ chiều cao xương sườn so với lỗ
• Độ dốc xương sườn và góc dẫn
• Tỷ lệ dòng chảy khối lượng
• Chất lượng hơi nước
• Áp suất hoạt động
• Dòng nhiệt được áp dụng
• Định hướng ống

Do đó, hình học rifle nên được chọn từ tính toán nhiệt-hydraulic của nhà thiết kế nồi hơi chứ không phải từ một kích thước danh mục chung.

Đối với các tính toán áp suất, kích thước tường quan trọng thường là kích thước tường còn lại tối thiểu được đo dưới rãnh nhọn hoặc ở rễ xương sườn,không phải là bức tường hiển nhiên đo qua xương sườn nâng.

Kiểm tra kích thước của chúng tôi có thể bao gồm:

• Bản đồ độ dày tường siêu âm
• Đo cắt ngang bằng kim loại
• Kiểm tra chiều cao xương sườn
• Tính toán diện tích khoan
• Đo độ lệch tâm
• Kiểm tra liên tục xương sườn từ đầu đến cuối

ASTM A192 bao gồm các ống nồi hơi thép cacbon liền mạch cho dịch vụ áp suất cao, trong khi ASTM A210 bao gồm các ống nồi hơi và siêu sưởi bằng thép cacbon trung bình liền mạch trong lớp A-1 và C.

Kiểm tra điển hình bao gồm:

• Phân tích nhiệt
• Phân tích sản phẩm khi cần thiết
• Kiểm tra kéo
• Kiểm tra làm phẳng hoặc đốt cháy
• Kiểm tra độ cứng
• Kiểm tra điện thủy tĩnh hoặc thử nghiệm điện không phá hủy được phép
• Kiểm tra kích thước
• Kiểm tra bề mặt bằng mắt
• Đo hồ sơ xương sườn bên trong

Một sai lầm mua hàng thường xuyên chỉ định chỉ độ dày tường danh nghĩa trong khi bỏ qua kim loại bị dịch chuyển trong quá trình nhổ.

Trước khi sản xuất, chúng tôi xác nhận:

• Tường khởi động ống mịn
• Bức tường tối thiểu hoàn thành dưới gốc xương sườn
• Chiều cao xương sườn
• Chiều kính bên trong cuối cùng
• Khu vực lưu lượng tối thiểu
• Sự kỳ dị được phép

Điều này ngăn chặn một ống đáp ứng kích thước bên ngoài trong khi không đáp ứng yêu cầu thiết kế tường tối thiểu áp suất.

Tiêu chuẩn vật liệu một mình không xác định hình học hiệu suất nhiệt của một ống nhăn bên trong.và nhà sản xuất ống.

Các hồ sơ kiểm tra có thể bao gồm:

• Chiều cao xương sườn
• Nằm ở xương sườn
• góc dẫn
• Số lần bắt đầu xương sườn
• Xanh của xương sườn
• Khu vực dòng chảy bên trong
• Hình ảnh hồ sơ hoặc các phép đo sao chép

Điều này cung cấp bằng chứng có thể truy xuất lại rằng ống cung cấp phù hợp với thiết kế nồi hơi được phê duyệt.

Một ống được nhét bên trong có thể đáp ứng các tính chất vật liệu nhưng vẫn tạo ra các vấn đề sản xuất nếu đầu ống, độ bao cao, căng thẳng còn lại hoặc kết thúc xương sườn không được kiểm soát.

Các biện pháp kiểm soát có sẵn bao gồm:

• Các vùng kết thúc mịn cho hàn
• Kiểm soát chảy xương sườn
• Các phần cuối cắt vuông và cạo
• Kiểm tra kích thước địa phương tại các vùng hàn
• Tình trạng bình thường hoặc giảm căng thẳng
• Kiểm tra tổng thể cuối phần
• Hỗ trợ trình độ quy trình hàn bằng vật liệu sản xuất

Các ống nhăn bên trong được sử dụng làm ống nước chịu áp suất trong các vùng lò lưu lượng nhiệt cao.Các xương sườn làm tăng nhiễu loạn bên mặt nước và giúp ổn định làm mát ống nơi thiết kế hoạt động cho phép dòng chảy khối lượng thấp hơn bình thường được chấp nhận cho ống đường trơn.

Đối với ứng dụng này, thông số kỹ thuật mua hàng nên xác định:

• Áp suất thiết kế nồi hơi
• Nhiệt độ kim loại thiết kế
• Phạm vi lưu lượng nhiệt
• Dòng chảy khối lượng hơi nước
• Định hướng ống
• Chất liệu
• Tường tối thiểu ở rễ xương sườn
• Địa hình xương sườn
• Chiều dài hàn cuối mịn
• Nhu cầu NDT
• Mã xây dựng nồi hơi áp dụng

Các giá trị dưới đây là các yêu cầu tối đa hoặc phạm vi theo phần trăm khối lượng.

Thành phần ASTM A192 được công bố bao gồm 0,06-0,18% carbon, 0,27-0,63% mangan, tối đa 0,035% phốt pho, tối đa 0,035% lưu huỳnh và tối đa 0,25% silicon.

Tính chất cơ học khác nhau theo kích thước sản phẩm, định hướng thử nghiệm, xử lý nhiệt và phiên bản của tiêu chuẩn quản lý.Các giá trị dưới đây là các đặc tính nhiệt độ phòng tối thiểu được chỉ định thông thường.
