GOST 30245 Hình chữ nhật rỗng Phần kết cấu ống thép cho kết cấu nhà thép

Các phần rỗng hình chữ nhật GOST 30245Thép uốn cong đóng hàn hình vuông và hình chữ nhật cho xây dựng

Ứng dụng:cho các cấu trúc tòa nhà bằng thép.

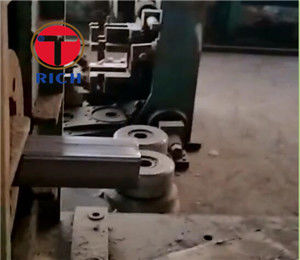

Phương pháp sản xuất:Hình thành phần ống tròn bằng hàn theo chiều dọc ((Điện hàn tần số cao tự động) và kết quả của nó là cắt thành hình vuông hoặc hình chữ nhật.

Các phần của sản phẩm phải phù hợp với các phần được chỉ định tại các điểm 1 và 2

Lưu ý:h √ cao √ rộng; b √ chiều rộng; t √ độ dày tường; bán kính rào; I √ khoảnh khắc quán tính; W √ khoảnh khắc kháng cự; i √ bán kính quán tính

h:50-400mm t:4-14mm

Sự khoan dung:

1. Sự lệch tối đa về độ dày tường phải phù hợp với sự lệch tối đa về độ dày của kim loại trống với chiều rộng 1250mm của độ chính xác cán thông thường E theo GOST 19903.Các độ lệch độ dày tối đa không áp dụng cho các vị trí uốn cong.
2. Phương cách tối đa về chiều cao và chiều rộng của phần không được vượt quá:

-- +/-1.5mm cho một chiều cao phần (chiều rộng) lên đến 100mm

- +/-2,0mm cho một chiều cao phần vượt quá 100mm.

Trong trường hợp một phần có chiều cao (chiều rộng) 100 mm và độ dày tường 7 mm,Khái lệch tối đa về chiều cao (chiều rộng) phần không được vượt quá +/-2,0 mm

3. Sự lệch của một góc trong một phần cắt ngang từ 90 ° không được vượt quá +/- -1°30 ̊,Trong trường hợp các phần có độ dày tường từ 7 đến 14 mm,Khái lệch tối đa từ 90 ° không được vượt quá +/- 2 °
