| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TORICH |
| Chứng nhận: | ISO9001:2008,ISO14001:2008 |
| Số mô hình: | GB / T13296 |
| Số lượng đặt hàng tối thiểu: | 5T |
| Giá bán: | negotiable |
| chi tiết đóng gói: | đóng gói trong hộp gỗ hoặc trong gói hình lục giác |
| Thời gian giao hàng: | 30days |
| Điều khoản thanh toán: | Thư tín dụng, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50000T / NĂM |
| Tiêu chuẩn: | ASTM, AISI, DIN, EN, GB, JIS, GB / T13296 | Số mô hình: | GB / T13296 |
|---|---|---|---|
| ứng dụng: | Nồi hơi và trao đổi nhiệt | độ dày: | 1-14mm |
| Đường kính ngoài: | 6-159mm | Chiều dài: | 3-12m |
| Điểm nổi bật: | stainless tube steel,large diameter stainless steel tube |
||

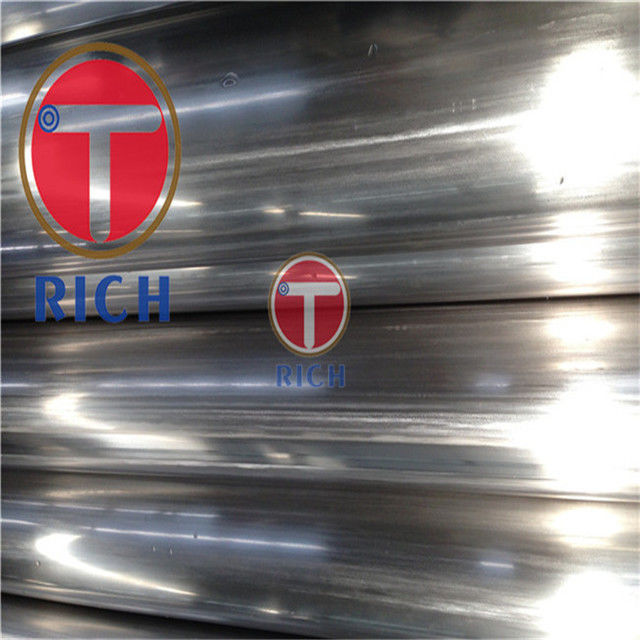

Tên sản phẩm : TORICH GB / T13296 304/316 Ống thép không gỉ liền mạch cho nồi hơi và trao đổi nhiệt
Tiêu chuẩn : GB / T13296
Phạm vi kích thước : OD: 6-159mm WT: 1-14mm Chiều dài : 3-12mm hoặc theo ứng dụng và sản xuất thực tế của khách hàng.
Ứng dụng : cho nồi hơi và trao đổi nhiệt
Mác thép : Tp304 / 316/317/332/347/904/3250/23260
Công nghệ : Cán nóng, rút nguội, cán nguội
Đặc điểm:
Độ đồng tâm tốt
Chất lượng bề mặt tốt
Dung sai OD và ID tốt
Độ chính xác cao
Chất lượng ổn định
Độ nhám mịn
1 Độ lệch cho phép của đường kính ngoài và độ dày thành
| Phân loại | Kích thước danh nghĩa | Độ lệch cho phép | |
| WH | OD | 40140 | ± 1,25% D |
| ＞ 140 | ± 1% D | ||
| S | 3 | -40% S | |
| ＞ 3 ~ 4 | -35% S | ||
| ＞ 4 ~ 5 | -33% S | ||
| 5 | -28% S | ||
| Nhà vệ sinh | OD | 6 ~ 30 | +0,15 -0,20 |
| ＞ 30 ~ 50 | ± 0,30 | ||
| 50 | ± 0,75% D | ||
| S | D≤38 | + 20% S | |
| D ＞ 38 | -22% S | ||
2 Thép và thành phần hóa học
| Con số | Thép lớp | Thành phần hóa học % | ||||||||
| C | Sĩ | Mn | P | S | Ni | Cr | Mơ | Ti | ||
| 1 | 0Cr18Ni9 | .070,07 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 8,00 ~ 1,00 | 17:00 19:00 | - | - |
| 2 | 1Cr18Ni9 | .150,15 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 8,00 ~ 10,50 | 17:00 19:00 | - | - |
| 3 | 1Cr19Ni9 | 0,04 ~ 0,10 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 8,00 ~ 12.00 | 18:00 20:00 | - | - |
| 4 | 00Cr19Ni10 | ≤0,030 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 8,00 ~ 12.00 | 18:00 20:00 | - | - |
| 5 | 0Cr18Ni10Ti | .080,08 | ≤1.00 | ≤3,00 | ≤0.035 | ≤0,030 | 9.00 ~ 12.00 | 17:00 19:00 | - | ≥5C |
| 6 | 1Cr18Ni11Ti | 0,04 ~ 0,10 | .750,75 | ≤2,00 | ≤0,030 | ≤0,030 | 9.00 ~ 13:00 | 18:00 20:00 | - | 4Xc ~ 0,60 |
| 7 | 0Cr18Ni11Nb | .080,08 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 9.00 ~ 13:00 | 17:00 20:00 | - | - |
| số 8 | 1Cr19Ni11Nb | 0,04 ~ 0,10 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 9.00 ~ 13:00 | 17:00 20:00 | - | - |
| 9 | 0Cr17Ni12Mo2 | .080,08 | ≤1.00 | ≤2,00 | ≤0.035 | ≤0,030 | 11:00 14:00 | 18:00 20:00 | 2,00 ~ 3,00 | - |
| 10 | 1Cr17Ni12Mo2 | 0,04 ~ 0,10 | .750,75 | ≤2,00 | ≤0,030 | ≤0,030 | 11.0 ~ 14:00 | 16:00 20:00 | 2,00 ~ 3,00 | - |
3 Hệ thống xử lý nhiệt và tính chất cơ học được khuyến nghị
Con số | Lớp thép | Hệ thống xử lý nhiệt khuyến nghị | Cơ khí | |||
Sức căng Rm MPa | Độ bền kéo cần thiết của nhựa Rp0.2 / MPa | Độ giãn dài Một % | Tỉ trọng ρ / ( kg / cm ) | |||
| Không ít hơn | ||||||
| 1 | 0Cr18Ni9 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7,93 |
| 2 | 1Cr18Ni9 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7,90 |
| 3 | 1Cr19Ni9 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7,93 |
| 4 | 00Cr19Ni10 | 1010 ℃ ~ 1150 ℃ | 480 | 175 | 35 | 7,93 |
| 5 | 0Cr18Ni10Ti | 920oC ~ 1150oC | 520 | 205 | 35 | 7,95 |
| 6 | 1Cr18Ni11Ti | Cán nóng≥1095 ℃ Cán nguội≥1050 ℃ | 520 | 205 | 35 | 7,93 |
| 7 | 0Cr18Ni11Nb | 980 ℃ ~ 1150oC | 520 | 205 | 35 | 7,98 |
| số 8 | 1Cr19Ni11Nb | Cán nóng≥1095 ℃ Cán nguội≥1050 ℃ | 520 | 205 | 35 | 8,00 |
| 9 | 0Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7,98 |
| 10 | 1Cr17Ni12Mo2 | ≥1040oC | 520 | 205 | 35 | 7,89 |
Bảng 4 Độ cứng
| Loại hình tổ chức | Thép lớp | Độ cứng | ||
| HBW | HRB | HV | ||
| Austenitic | 00Cr18Ni10,0Cr19Ni9N, 00Cr17Ni13Mo2,0Cr17Ni12Mo2N | 171717 | ≤95 | ≤ 220 |
| 0Cr18Ni13Si4 | ≤207 | ≤95 | 181818 | |
| Khác | ≤187 | 90 | 200 | |
| Ferrite | 1Cr17 | ≤183 | - | - |
| 00Cr27Mo | 191919 | - | - | |
A.1 Nhiệt độ cao cung cấp đơn vị cường độ mở rộng không tỷ lệ MPa N / ²
| Thép lớp | Nhiệt độ ℃ | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | - |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | - |
B.2 100 000 h Đơn vị dữ liệu cường độ bền MPa N / ²
| Thép lớp | 100 000 h Cường độ bền | ||||||||||
| Kiểm tra nhiệt độ / ℃ | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
