Nguồn gốc:
Trung Quốc Zhejiang
Hàng hiệu:
TORICH
Chứng nhận:
ISO 9001 ISO 14001 TS 16949
Số mô hình:
GB / T 13296
Các ống thép không gỉ liền mạch cho nồi hơi và trao đổi nhiệt GB/T 13296
Thông số kỹ thuật:
Vật liệu:302
Phạm vi kích thước:Đang quá liều:6-159mm
WT:1-14mm
Chiều dài chung:3-12m
Sự khoan dung:
Theo các bảng sau hoặc yêu cầu của khách hàng.
Phương lệch cho phép về đường kính bên ngoài và độ dày tường
| Phân loại | Kích thước danh nghĩa | Phân lệch cho phép | |
| W-H | Đang quá liều | ≤ 140 | ±1,25%D |
| > 140 | ± 1%D | ||
| S | ≤3 | -40%S | |
| >3~4 | -35%S | ||
| >4~5 | -33%S | ||
| >5 | -28%S | ||
| Nhà vệ sinh | Đang quá liều | 6 ~ 30 | +0.15 - 0.20 |
| >30~50 | ± 0.30 | ||
| >50 | ± 0,75%D | ||
| S | D≤38 | +20%S | |
| D>38 | -22%S | ||
Nhựa thép và thành phần hóa học
| Số | Thép hạng | Thành phần hóa học % | ||||||||
| C | Vâng | Thêm | P | S | Ni | Cr | Mo. | Ti | ||
| 1 | 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00~ 1.00 | 17.00~ 19.00 | ️ | ️ |
| 2 | 1Cr18Ni9 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00~ 10.50 | 17.00~ 19.00 | ️ | ️ |
| 3 | 1Cr19Ni9 | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00~ 12.00 | 18.00~ 20.00 | ️ | ️ |
| 4 | 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00~ 12.00 | 18.00~ 20.00 | ️ | ️ |
| 5 | 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤3.00 | ≤0.035 | ≤0.030 | 9.00~ 12.00 | 17.00~ 19.00 | ️ | ≥5C |
| 6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 | 9.00~ 13.00 | 18.00~ 20.00 | ️ | 4Xc~ 0.60 |
| 7 | 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00~ 13.00 | 17.00~ 20.00 | ️ | ️ |
| 8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00~ 13.00 | 17.00~ 20.00 | ️ | ️ |
| 9 | 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00~ 14.00 | 18.00~ 20.00 | 2.00~ 3.00 | ️ |
| 10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 | 11.0~ 14.00 | 16.00~ 20.00 | 2.00~ 3.00 | ️ |
Hệ thống xử lý nhiệt khuyến cáo và tính chất cơ học
| Số
| Thép hạng | Hệ thống xử lý nhiệt được khuyến cáo | Tính chất cơ học | |||
| Độ bền kéo Rm MPa | Sức mạnh kéo cần thiết của nhựa Rp0.2/ MPa | Chiều dài A/ % | Mật độ ρ/(kg/cm3) | |||
| Ít nhất: | ||||||
| 1 | 0Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 2 | 1Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.90 |
| 3 | 1Cr19Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 4 | 00Cr19Ni10 | 1010°C~1150°C | 480 | 175 | 35 | 7.93 |
| 5 | 0Cr18Ni10Ti | 920°C ~ 1150°C | 520 | 205 | 35 | 7.95 |
| 6 | 1Cr18Ni11Ti | Lăn nóng ≥1095°C Lăn lạnh ≥1050°C | 520 | 205 | 35 | 7.93 |
| 7 | 0Cr18Ni11Nb | 980°C ~ 1150°C | 520 | 205 | 35 | 7.98 |
| 8 | 1Cr19Ni11Nb | Lăn nóng ≥1095°C Lăn lạnh ≥1050°C | 520 | 205 | 35 | 8.00 |
| 9 | 0Cr17Ni12Mo2 | 1010°C~1150°C | 520 | 205 | 35 | 7.98 |
| 10 | 1Cr17Ni12Mo2 | ≥1040°C | 520 | 205 | 35 | 7.89 |
Nhiệt độ cao cung cấp đơn vị độ bền kéo dài không cân xứng MPa N /mm²
| Thép hạng | Nhiệt độ°C | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | ️ |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | ️ |
100 000h Độ bền được khuyến cáo đơn vị dữ liệu MPa N/mm²
| Thép hạng | 100 000h cường độ bền | ||||||||||
| Nhiệt độ thử nghiệm°C | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
Xử lý:W-H,W-C
Điều kiện giao hàng kỹ thuật:Xử lý nhiệt và ướp
Được sử dụng rộng rãi trong lĩnh vực:Nồi hơi và bộ trao đổi nhiệt

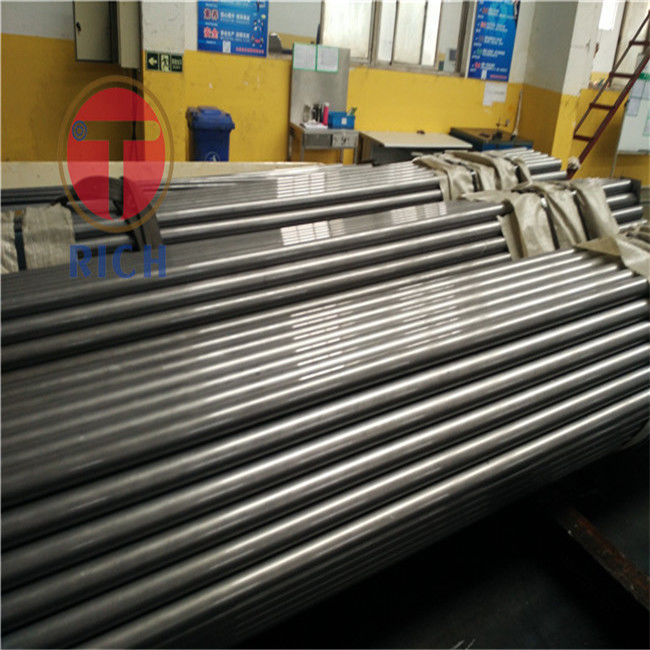

Hình ảnh sản phẩm:
băng hình
băng hình
băng hình
