Nguồn gốc:
Trung Quốc
Hàng hiệu:
TORICH
Chứng nhận:
ISO 9001 ISO 14001 TS 16949
Số mô hình:
GB / T 13793
băng hình
Bảng 1 Dung sai của đơn vị đường kính ngoài : mm
| Đường kính ngoài (D) | Tổng phân (PD.A) a | Độ chính xác cao hơn (PD.B) | Độ chính xác cao (PD.C) |
| 5-20 | ± 0,30 | ± 0,15 | ± 0,05 |
| ﹥ 20-35 | ± 0,40 | ± 0,20 | ± 0,10 |
| 35-50 | ± 0,50 | ± 0,25 | ± 0,15 |
| ＞ 50-80 | ± 1% D | ± 0,35 | ± 0,25 |
| 80-114.3 | ± 0,60 | ± 0,40 | |
| 114.3-168.3 | ± 0,70 | ± 0,50 | |
| ＞ 168.3-219.1 | ± 0,80 | ± 0,60 | |
| ＞ 219.1-711 | ± 0,75% D | ± 0,5% D | |
| Không áp dụng cho ống thép cho con lăn của băng tải | |||
Bảng 2 Dung sai của đơn vị độ dày tường : mm
| Độ dày tường (t) | Tổng phân (PD.A) a | Độ chính xác cao hơn (PD.B) | Độ chính xác cao (PD.C) | Độ dày tường không đồng đều b |
| 0,50-0,70 | ± 0,10 | ± 0,04 | ± 0,03 | ≤7,5% t |
| ＞ 0,70-1,0 | ± 0,05 | ± 0,04 | ||
| ＞ 1,0-1,5 | ± 0,06 | ± 0,05 | ||
| ＞ 1,5-2,5 | ± 10% t | ± 0,12 | ± 0,06 | |
| ＞ 2,5-3,5 | ± 0,16 | ± 0,10 | ||
| ＞ 3,5-4,5 | ± 0,22 | ± 0,18 | ||
| ＞ 4,5-5,5 | ± 0,26 | ± 0,21 | ||
| ＞ 5,5 | ± 7,5% t | ± 5,0% t | ||
Không áp dụng cho ống thép cho con lăn của băng tải | ||||
Bảng 3 Độ uốn của ống thép
| Đường kính ngoài (D) / mm | Uốn / (mm / m), Không quá | ||
| Tổng phân (PD.A) | Độ chính xác cao hơn (PD.B) | Độ chính xác cao (PD.C) | |
| 16 | 1,5 | 1 | 0,5 |
Bảng 4 Tính chất cơ học
| Lớp thép | Sức mạnh năng suất thấp hơn R e1. / MPa | Sức căng | Độ giãn dài | |
D ≤168.3mm | D ＞ 168,3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Câu 195 b | 195 | 315 | 15 | 20 |
| Q215A, Q215B | 215 | 335 | ||
| Q235A, Q235B, Q235C | 235 | 370 | ||
| Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
| Q345A, Q345B, Q345C | 345 | 470 | ||
| Q390A, Q390B, Q390C | 390 | 490 | 19 | |
| Q420A, Q420B, Q420C | 420 | 520 | 19 | |
| Q460C, Q460D | 460 | 550 | 17 | |
Đang xử lý: ERW
Điều kiện giao hàng kỹ thuật: Hàn hoặc xử lý nhiệt
Được sử dụng rộng rãi trong lĩnh vực : Ứng dụng cơ khí và xây dựng

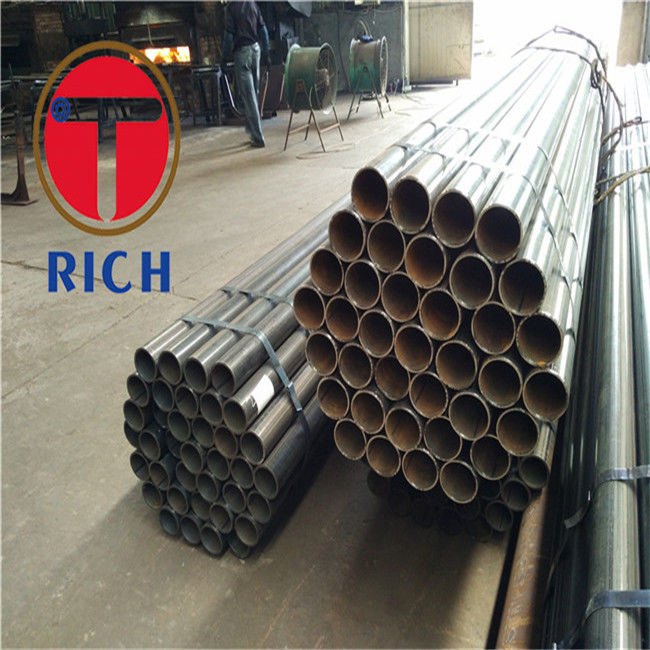

Hình ảnh sản phẩm :
băng hình
băng hình
băng hình
băng hình
băng hình
