GB / T 24187 Ống thép hàn chính xác được kéo nguội
Chi tiết sản phẩm
precision seamless pipe
,precision pipes and tubes
TORICH GB/T 24187 ống thép đơn hàn chính xác kéo lạnh
Thông số kỹ thuật:
Vật liệu:C Si Mn P S
Phạm vi kích thước:Đang quá liều:3.18-18mm
WT:0.3-1.3mm
Chiều dài chung:1.5-4m
Sự khoan dung:
Theo các bảng sau hoặc yêu cầu của khách hàng.
Bảng 1 Chiều kính bên ngoài, độ dày tường và trọng lượng lý thuyết
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| Trọng lượng lý thuyết / ((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| Trọng lượng lý thuyết không có lớp phủ bổ sung, mật độ thép là 7,85 kg / | ||||||||||
Bảng 2 Phương lệch cho phép của đường kính bên ngoài của ống thép
| Chiều kính bên ngoài | Độ chính xác chung | Độ chính xác cao |
| <4.76 | ± 0.08 | ± 0.05 |
| 4.76-8.00 | ± 0.12 | ± 0.07 |
| >8.00-12.00 | ± 0.16 | ± 0.10 |
| > 12.00 | ± 0.20 | ± 0.12 |
Bảng 3 Khái lệch cho phép về độ dày tường ống thép
| Độ dày tường | Phân lệch cho phép |
| <0.70 | ± 0.05 |
| ≥ 0.70 | ± 0.07 |
Bảng 4 Khái lệch cho phép của chiều dài cụ thể của ống thép
| Chiều dài | Phân lệch cho phép |
| ≤ 2000 | +4 0 |
| >2000-5000 | +7 0 |
| >5000-8000 | +10 0 |
Bảng 5 Thành phần hóa học của dải thép(Phần khối lượng) %
| Nhóm | C | Vâng | Thêm | P | S |
| Dải thép carbon thấp cán lạnh | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| Dải thép cực thấp carbon cán lạnh | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
Bảng 6 Tính chất cơ học của dải thép carbon thấp cán lạnh
| Độ dày /mm | Độ bền kéo
| Sức mạnh năng suất
| Chiều dài A/% |
| 0.25~<0.35 | ≥ 270 | ≥32 | |
| 0.35~<0.50 | ≥ 34 | ||
| ≥ 0.50 | ≥ 36 | ||
| a Thay thế bằng b Loại mẫu có số mẫu D14 trong GB/T 228-2002. | |||
Bảng 7 Tính chất cơ học của dải thép cực thấp carbon cán lạnh
| Độ dày /mm | Độ bền kéo
| Sức mạnh năng suất
| Chiều dài A/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥ 38 |
| >0.50 | ≥ 40 | ||
| a Thay thế bằng b Loại mẫu có số mẫu P14 trong GB/T 228-2002. | |||
Bảng 8 Tính chất cơ học của ống thép
| Nhóm | Độ bền kéo
| Sức mạnh năng suất
| Chiều dài A/% |
| Bơm thép thông thường ((MA) | ≥ 270 | ≥ 180 | ≥14 |
| Bụi thép mềm ((MB) | ≥ 230 | 150 ~ 220 | ≥ 35 |
| a Thay thế bằng b Loại mẫu có số mẫu S7 trong GB/T 228-2002. | |||
Đặc điểm:
Đảm bảo chất lượng TORICH
Chất lượng bề mặt tốt
Độ khoan dung OD và ID tốt được kiểm soát theo tiêu chuẩn kỹ thuật
Chất lượng ổn định
Xét nghiệm dòng điện Eddy 100%
Xử lý:W-H W-C
Được sử dụng rộng rãi trong lĩnh vực:Bộ ngưng tụ, máy bay bay hơi nước, ống lạnh ống ống nhiên liệu của tủ lạnh, ô tô và thiết bị điện công nghiệp

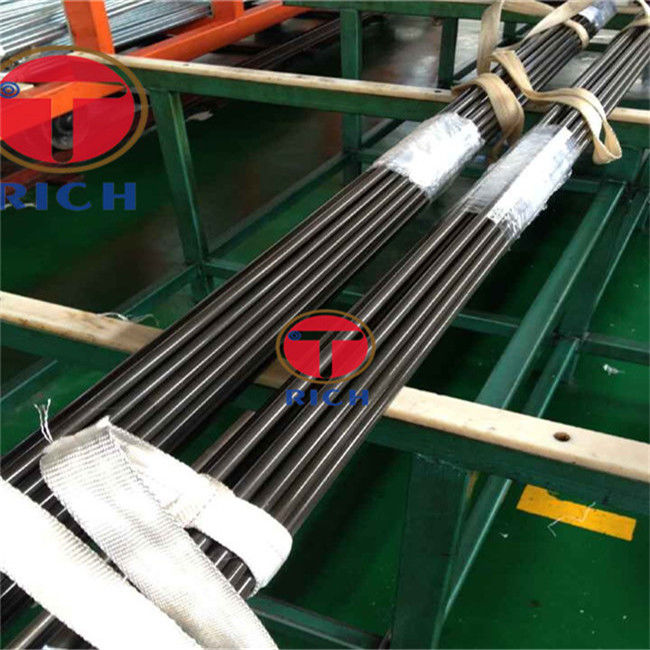

Hình ảnh sản phẩm:
-
