Nguồn gốc:
Trung Quốc
Hàng hiệu:
TORICH
Chứng nhận:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR
Số mô hình:
GB / T 19793
băng hình

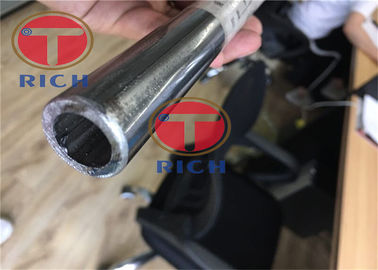

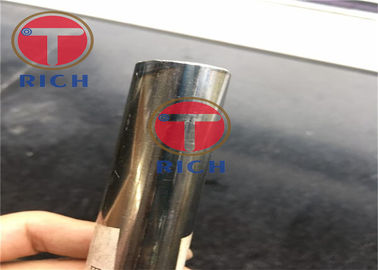

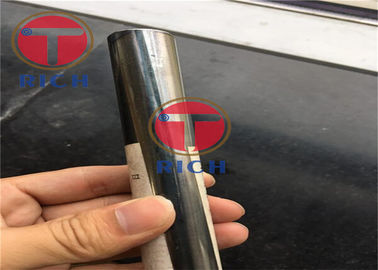

GB/T 19793 đường kính nhỏ ống hàn dày Q235 Q195 SPCC SPHC
Các lĩnh vực ứng dụng điển hình là:

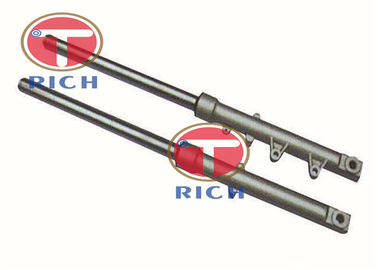

Bụi hấp thụ va chạm cho ô tô và xe máy
Đường ống thủy lực xi lanh
Bơm thép cơ khí cho các bộ phận ô tô và động cơ
Bơm phun khí
Bơm vỏ động cơ vv
kích thước:chiều dài--2~12m WT--2~4.5mm OD--16~50mm
vật liệu:Q235 Q195 SPCC SPHC
Quá trình sản xuất:ống hàn tần số cao thông thường
Ưu điểm:đường kính nhỏ và tường dày
Chất lượng bề mặt:Các bề mặt bên trong và bên ngoài của ống thép không được phép có vết nứt, vảy, nếp nhăn, delaminations, vòng, và bỏng. cho phép cho các nhà văn, trầy xước, sai đường của hàn, bỏng,vảy oxit, và dấu vết loại bỏ burr bên ngoài mà không quá một sai lệch độ dày tường âm
Các mục kiểm tra:
Thành phần hóa học
Xét nghiệm kéo
Xét nghiệm siêu âm
Phát hiện lỗi dòng Eddy
Xét nghiệm uốn cong
Xét nghiệm làm phẳng

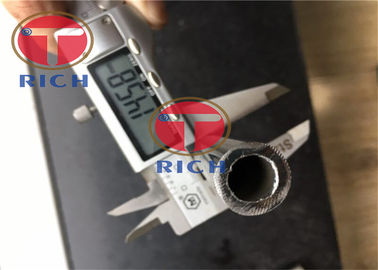

Độ khoan dung cho phép của đường kính bên ngoài và độ dày tường (mm)
| Loại ống thép | Kích thước của ống thép | Độ khoan dung cho phép | ||
| Lớp trung bình | Phân loại cao | |||
| Lăn nóng ống (đóng ra và mở rộng) | Chiều kính bên ngoài D | Tất cả | ± 1% (min +/- 0,50) | - |
| Độ dày tường | Tất cả | +15%/-12,5% (min +4.5/-4.0) | - | |
| Bụi kéo lạnh (đánh lạnh) | Chiều kính bên ngoài D | 6~10 | ± 0.2 | ± 0.15 |
| >10 ~ 30 | ± 0.40 | ± 0.20 | ||
| >30~50 | ± 0.45 | ± 0.30 | ||
| >50 | ± 1% | ± 0,8% | ||
| Độ dày tường | < 1 | ± 0.15 | ± 0.12 | |
| >1~3 | +15% -10% | + 12,5% -10% | ||
| >3 | + 12,5% -10% | ± 10% | ||
| Lưu ý:Đối với các ống mở rộng nóng với đường kính bên ngoài> 35mm, độ khoan dung cho phép về độ dày tường là ± 18%. | ||||
Tính chất cơ học theo chiều dài của ống thép
| Không. | Thép hạng | Độ bền kéo ((Mpa) | Điểm năng suất ((Mpa) | Sự kéo dài sau khi vỡ ((%) | |
| s<16 | s>16 | ||||
| Ít nhất: | |||||
| 1 | 10 | 335~475 | 205 | 195 | 24 |
| 2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
Khác lệch cho phép của phân tích sản phẩm so với giới hạn được chỉ định
| Nguyên tố | Các giá trị giới hạn cho phân tích đúc | Phản lệch cho phép của phân tích sản phẩm bằng phần trăm khối lượng |
| C | ≤0.22 | +0.02 |
| Vâng | ≤0.55 | +0.05 |
| Thêm | ≤1.60 | +0.10 |
| P | ≤0.025 | +0.005 |
| S | ≤0.015 | +0.003 |
| Al | ≥ 0.025 | - 0.005 |
băng hình
băng hình
băng hình
băng hình
băng hình
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
