Nguồn gốc:
Trung Quốc Zhejiang
Hàng hiệu:
TORICH
Chứng nhận:
ISO 9001
Số mô hình:
GB / T 13793
băng hình

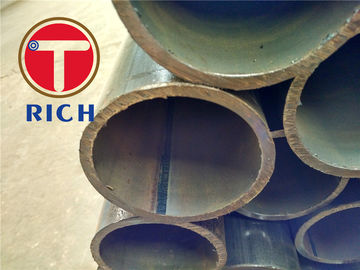

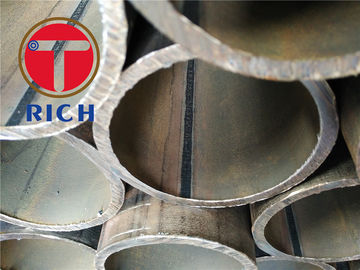

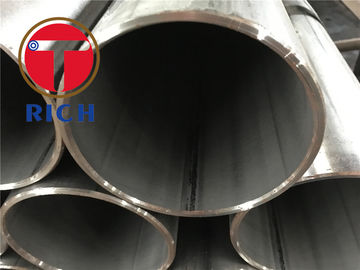

Ứng dụng: Thích hợp cho các mục đích cơ khí, xây dựng và kết cấu khác, và ống thép hàn thẳng
với đường kính ngoài không quá 711mm, cũng có thể được áp dụng cho ống thép hàn nói chung để vận chuyển chất lỏng
kích thước : L - 4 ~ 12m OD - 5 ~ 711mm WT - 0,5 ~ 5,5mm
Các lớp: 10,20, Q195, Q215, Q213, Q275
Phương pháp sản xuất : Ống thép phải được làm bằng dải thép cán nóng hoặc dải thép cán nguội bằng phương pháp hàn điện trở cao tần
Trạng thái giao hàng : Ống thép nên hàn hoặc xử lý nhiệt giao hàng
Chất lượng bề mặt : Các bề mặt bên trong và bên ngoài của ống thép không được phép có vết nứt, vảy, nếp gấp, vết rách, vết nứt và vết bỏng.
Cho phép ghi chép, vết trầy xước, sắp xếp sai các mối hàn, vết bỏng, vảy oxit và dấu vết loại bỏ vết nứt bên ngoài không quá độ lệch của độ dày thành âm
Dung sai của đơn vị đường kính ngoài : mm
| Đường kính ngoài (D) | Tổng phân (PD.A) a | Độ chính xác cao hơn (PD.B) | Độ chính xác cao (PD.C) |
| 5-20 | ± 0,30 | ± 0,15 | ± 0,05 |
| ﹥ 20-35 | ± 0,40 | ± 0,20 | ± 0,10 |
| 35-50 | ± 0,50 | ± 0,25 | ± 0,15 |
| ＞ 50-80 | ± 1% D | ± 0,35 | ± 0,25 |
| 80-114.3 | ± 0,60 | ± 0,40 | |
| 114.3-168.3 | ± 0,70 | ± 0,50 | |
| ＞ 168.3-219.1 | ± 0,80 | ± 0,60 | |
| ＞ 219.1-711 | ± 0,75% D | ± 0,5% D | |
| Không áp dụng cho ống thép cho con lăn của băng tải | |||
Dung sai của đơn vị độ dày tường : mm
| Độ dày tường (t) | Tổng phân (PD.A) a | Độ chính xác cao hơn (PD.B) | Độ chính xác cao (PD.C) | Độ dày tường không đồng đều b |
| 0,50-0,70 | ± 0,10 | ± 0,04 | ± 0,03 | ≤7,5% t |
| ＞ 0,70-1,0 | ± 0,05 | ± 0,04 | ||
| ＞ 1,0-1,5 | ± 0,06 | ± 0,05 | ||
| ＞ 1,5-2,5 | ± 10% t | ± 0,12 | ± 0,06 | |
| ＞ 2,5-3,5 | ± 0,16 | ± 0,10 | ||
| ＞ 3,5-4,5 | ± 0,22 | ± 0,18 | ||
| ＞ 4,5-5,5 | ± 0,26 | ± 0,21 | ||
| ＞ 5,5 | ± 7,5% t | ± 5,0% t | ||
Không áp dụng cho ống thép cho con lăn của băng tải | ||||
Hệ số trọng lượng của ống thép mạ kẽm
| Độ dày tường t / mm | 1.2 | 1,4 | 1,5 | 1.6 | 1.8 | 2.0 | 2.2 | 2,5 | 2,8 | 3.0 | 3.2 | 3,5 | |
| Hệ số c | Một | 1.106 | 1,091 | 1,085 | 1.080 | 1,071 | 1.064 | 1.058 | 1.051 | 1,045 | 1,042 | 1,040 | 1.036 |
| Hệ số c | B | 1,085 | 1,073 | 1.068 | 1.064 | 1,057 | 1.051 | 1.046 | 1.041 | 1.036 | 1,034 | 1.032 | 1.029 |
| Hệ số c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1,042 | 1.038 | 1.035 | 1.031 | 1,027 | 1,025 | 1.022 | 1,020 |
| Độ dày tường t / mm | 3,8 | 4.0 | 4.2 | 4,5 | 4,8 | 5.0 | 5,4 | 5,6 | 6.0 | 6,5 | 7,0 | 8,0 | |
| Hệ số c | Một | 1,034 | 1.032 | 1.030 | 1.028 | 1,027 | 1,025 | 1,024 | 1,023 | 1.021 | 1,020 | 1.018 | 1.016 |
| Hệ số c | B | 1,027 | 1,025 | 1,024 | 1,023 | 1.021 | 1,020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Hệ số c | C | 1,020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1,010 |
| Độ dày tường t / mm | 9.0 | 10,0 | 11.0 | 12,0 | 12,7 | 13,0 | 14.2 | 16.0 | 17,5 | 20.0 | |||
| Hệ số c | Một | 1.014 | 1.013 | 1.012 | 1.011 | 1,010 | 1,010 | 1,009 | 1.008 | 1,007 | 1.006 | ||
| Hệ số c | B | 1.011 | 1,010 | 1,009 | 1.008 | 1.008 | 1.008 | 1,007 | 1.006 | 1.006 | 1,005 | ||
| Hệ số c | C | 1.008 | 1.008 | 1,007 | 1.006 | 1.006 | 1.006 | 1,005 | 1,005 | 1.004 | 1.004 | ||
