Vật chất: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | Tiêu chuẩn: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325mm | WT: | 0,5-20mm |
Chiều dài: | Tối đa 12m | Giấy chứng nhận: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
Điểm nổi bật: | seamless carbon steel tube,precision stainless steel tubing |

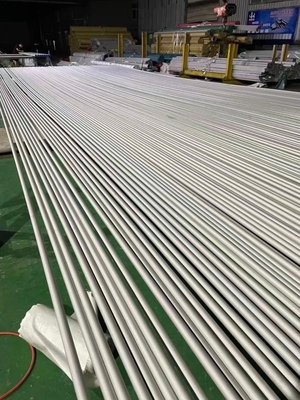

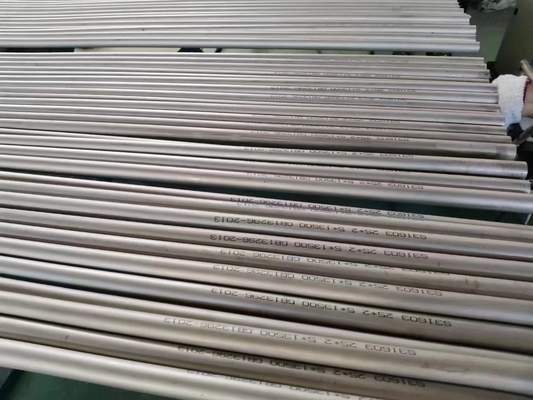

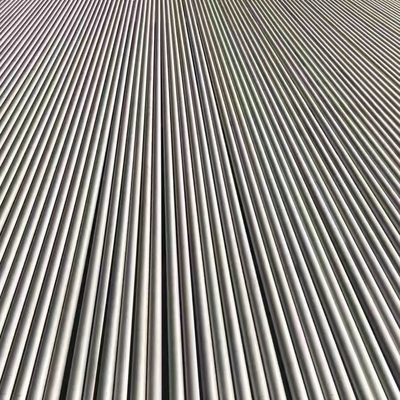

Ống thép liền mạch JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB sử dụng cho nồi hơi và bộ trao đổi nhiệt
Vật chất: SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
Sức mạnh của nấm men ≥175Mpa hoặc ≥206Mpa
Độ bền kéo ≥481Mpa hoặc ≥521Mpa
Độ giãn dài ≥27% hoặc ≥35%
Thử nghiệm làm phẳng H = 1,09t / (0,09 + t / D)
Kiểm tra độ chói 60 ° 12% D
Kích thước hạt JIS G051
Kiểm tra thủy tĩnh P = 2Rt / D Có thể thực hiện bằng cách phát hiện lỗ hổng không phá hủy
Kiểm tra không phá hủy: ECT
Thép không gỉ Austenit JIS G 3463 cho lò hơi và ống trao đổi nhiệt
Ống thép liền mạch cho mục đích áp lực
Phương pháp sản xuất: liền mạch
Điều kiện giao hàng: Hoàn thành nóng thành lạnh
Lớp thép: 314 316 317 347
Tiêu chuẩn liên quan: KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
LỚP THÉP VÀ THÀNH PHẦN HÓA HỌC | ||||||||||
Seel lớp | Lớp | C | Si | Mn | P | S | Ni | Cr | Mo | vân vân |
SUS 304TB | Austenitic | 0,08 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 8.00-11.00 | 18,00-20,00 | - | - |
SUS 304HTB | 0,04-0,10 | 0,75 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 8.00-11.00 | 18,00-20,00 | - | - | |
SUS 304LTB | 0,030 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 9.00-13.00 | 18,00-20,00 | - | - | |
SUS310TB | 0,15 tối đa | 1,50 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 19,00-22,00 | 24,00-26,00 | - | - | |
SUS310STB | 0,08 tối đa | 1,50 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 19,00-22,00 | 24,00-26,00 | - | ||
SUS 316TB | 0,08 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 10,00-14,00 | 16,00-18,00 | 2,00-3,00 | - | |
SUS 316HTB | 0,40-0,10 | 0,75 tối đa | 2,00 tối đa | 0,030 tối đa | 0,030 tối đa | 11,00-14,00 | 16,00-18,00 | 2,00-3,00 | - | |
SUS316LTB | 0,030 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 12,00-16,00 | 16,00-18,00 | 2,00-3,00 | - | |
SUS316TiTB | 0,080 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 10,00-14,00 | 16,00-18,00 | 2,00-3,00 | Ti: tối đa 5 * C% | |
SUS317TB | 0,080 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 11,00-15,00 | 18,00-20,00 | 3,00-4,00 | - | |
SUS317LTB | 0,030 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 11,00-15,00 | 18,00-20,00 | 3,00-4,00 | - | |
SUS347TB | 0,080 tối đa | 1,00 tối đa | 2,00 tối đa | 0,040 tối đa | 0,030 tối đa | 9.00-13.00 | 17,00-19,00 | - | Nb: tối đa 10 * C% | |
SUS347HTB | 0,40-0,10 | 1,00 tối đa | 2,00 tối đa | 0,030 tối đa | 0,030 tối đa | 9.00-13.00 | 17,00-20,00 | - | Nb: 8 * C% -1,00 |
CẤP THÉP VÀ TÍNH CHẤT CƠ KHÍ | |||||
Seel lớp | Độ bền kéo Mpa tối thiểu |
Bằng chứng strees Mpa tối thiểu |
Độ giãn dài% | ||
OD < 10mm | OD≥10mm OD < 20mm | OD ≥20mm | |||
Mẫu thử số 11 | Mẫu thử số 11 | Mẫu thử số 11 Mẫu thử số 12 |
|||
SUS 304TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
OD chia mm |
Dung sai trên đơn vị OD: mm
|
||
Ống liền mạch thành phẩm nóng | Ống liền mạch thành phẩm nguội | Ống hàn hồ quang tự động Ống hàn laser và ống hàn điện trở | |
Dưới 40 |
+0.4 -0,8 |
± 0,25 | ± 0,25 |
40 trở lên và không bao gồm.50 | |||
50 trở lên và không bao gồm.60 | |||
60 trở lên và không bao gồm.80 | ± 0,30 | ± 0,30 | |
80 trở lên và không bao gồm.100 | ± 0,40 | ± 0,40 | |
100 hoặc hơn và không bao gồm.120 |
+0.4 -1,2 |
+0,40 -0,60 |
+0,40 -0,60 |
120 trở lên và không bao gồm.160 |
+0.4 -0,80 |
+0,40 -0,80 |
|
160 trở lên và không bao gồm.200 |
+0.4 -1,8 |
+0.4 -1,2 |
+0.4 -1,20 |
200 trở lên |
+0.4 -2,4 |
+0,40 -1,60 |
+0,40 -1,60 |
Nhận xét:
1. Dung sai trên OD của ống liền mạch nguội hoàn thiện bằng ferritic, ống hàn hồ quang tự động và ống hàn điện trở phải là ± 0,10mm đối với OD dưới 25mm, ± 0,15mm đối với OD từ 25mm trở lên và không bao gồm 40mm, và ± 0,20mm cho OD từ 40mm trở lên và không bao gồm 50mm
2. Người mua có thể chỉ định dung sai trên OD của ống hàn liền mạch nguội, ống hàn hồ quang tự động, ống hàn laser và ống hàn điện trở dưới 40mm trong OD là ± 0,20mm
Dung sai về độ dày của tường | Phân chia phương pháp sản xuất | Thép ống đúc liền mạch đã hoàn thành nóng | Thép ống đúc liền mạch nguội thành phẩm | Thép ống hàn điện trở | ||||
Phân chia độ dày của tường | Phân chia đường kính ngoài (mm) | dưới 100 | 100 hoặc hơn | dưới 40 | 40 trở lên | dưới 40 | 40 trở lên | |
Dung sai độ dày thành% | dưới 2 | - | - | + 0,4mm 0 |
+22 0 |
+ 0,4mm 0 |
+22 0 |
|
2 trở lên và không bao gồm.2,4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2,4 hoặc hơn và không bao gồm.3.8 | +35 0 |
+35 0 |
||||||
3,8 trở lên và không bao gồm.4,6 | +33 0 |
+33 0 |
||||||
4,6 trở lên | +28 0 |
+28 0 |
||||||
Dung sai về độ dày của tường | - | trong phạm vi 22,8 độ dày của tường | - | - |
Phân công | Độ dài dung sai | |
OD dưới 50 | dưới 7m |
+ 7mm 0 |
trên 7m | Thêm 3mm vào dung sai bên cộng được đưa ra ở trên để có nếp gấp 3mm hoặc một phần chiều dài của nó, tuy nhiên giá trị lớn nhất phải là 15mm | |
OD trên 50 | dưới 7m |
+ 10mm 0 |
trên 7m | Thêm 3mm vào dung sai bên cộng được đưa ra ở trên để có nếp gấp 3mm hoặc một phần chiều dài của nó, tuy nhiên giá trị lớn nhất phải là 15mm |
Độ cứng: HRB 90max
