Nguồn gốc:
Trung Quốc
Hàng hiệu:
Torich
Chứng nhận:
ISO9001 ISO 14001 TS16949
Số mô hình:
ASTM B338 Gr2
băng hình

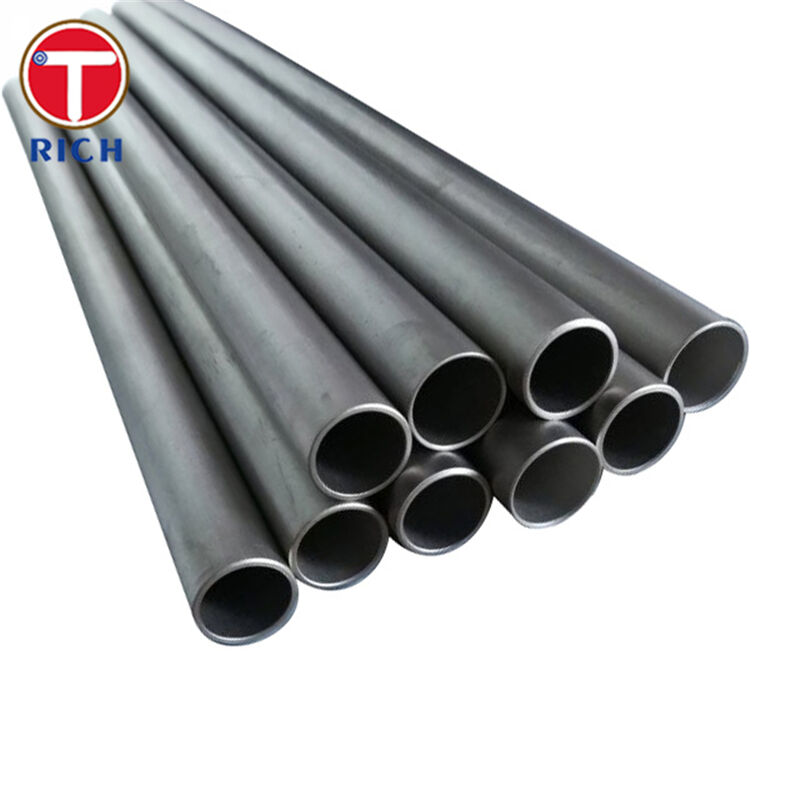

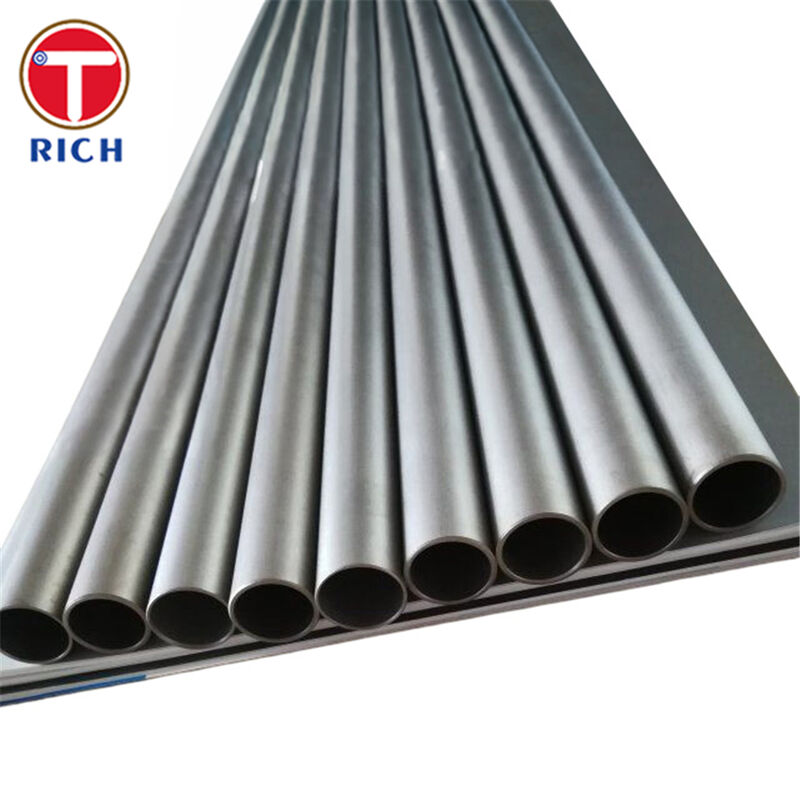

Ống titan ASTM B862 Loại 2 là sản phẩm ống titan tinh khiết thương mại được thiết kế cho dịch vụ truyền nhiệt chống ăn mòn, đặc biệt trong môi trường nước biển, clorua, nước muối, clo ướt, axit hữu cơ hoặc môi trường oxy hóa khiến thép không gỉ hoặc đồng-niken không đáng tin cậy. Loại 2 / UNS R50400 cung cấp sự cân bằng tối ưu giữa khả năng chống ăn mòn, khả năng tạo hình, khả năng hàn và độ bền vừa phải, với độ bền kéo tối thiểu ASTM là 345 MPa, độ bền chảy là 275 MPa và độ giãn dài là 20% ở trạng thái ủ.
| Mục | Mô tả |
|---|---|
| Vật liệu | Titan tinh khiết thương mại |
| Tiêu chuẩn | ASTM B862 Gr.2; Có sẵn ASTM B338 / ASTM B861 cho yêu cầu ống trao đổi nhiệt liền mạch |
| Loại | Loại 2 / UNS R50400 |
| Đường kính ngoài | Phạm vi ống liền mạch điển hình 9,5-24,4 mm; các kích thước khác theo yêu cầu |
| Độ dày thành ống | Phạm vi ống liền mạch điển hình 0,7-4,0 mm; có sẵn độ dày thành tối thiểu hoặc trung bình |
| Chiều dài | 1-12 m, cắt theo yêu cầu; chiều dài dự án có thể tùy chỉnh |
| Phạm vi dung sai | Dung sai OD / WT theo ASTM B338, ASTM B861 hoặc bản vẽ mua hàng |
| Độ thẳng | Được kiểm soát bằng cán nguội, làm thẳng và kiểm tra cuối cùng; dung sai độ thẳng theo yêu cầu dự án có sẵn |
| Tình trạng bề mặt | Giảm nguội, giảm nguội và ủ, tẩy axit, đánh bóng hoặc làm sạch sáng |
| Xử lý nhiệt | Ủ hoặc giảm ứng suất tùy thuộc vào quy trình sản xuất và yêu cầu đơn hàng |
| Kiểm tra | Phân tích hóa học, thử nghiệm kéo, kiểm tra kích thước, kiểm tra bề mặt, thử nghiệm thủy tĩnh / khí nén / dòng điện xoáy / siêu âm theo quy định |
| Thuộc tính | Giá trị chính xác / Yêu cầu |
|---|---|
| Mã hiệu UNS | R50400 |
| Mật độ | 4,51 g/cm³ |
| Độ bền kéo ASTM B338, tối thiểu. | 345 MPa / 50 ksi |
| Độ bền chảy ASTM B338, dịch chuyển 0,2% | 275-450 MPa / 40-65 ksi |
| Độ giãn dài ASTM B338, tối thiểu. | 20% trong 50 mm |
| Giới hạn hóa học: Fe | ≤0,30% |
| Giới hạn hóa học: O | ≤0,25% |
| Giới hạn hóa học: H | ≤0,015% |
| Độ dẫn nhiệt | Khoảng 22 W/m*°C ở nhiệt độ phòng |
| Khả năng chống ăn mòn do xói mòn nước biển | Nước biển chảy lên đến khoảng 40 m/s với ảnh hưởng vật liệu không đáng kể |
| Tham khảo ăn mòn khe hở | Titan CP thường không bị ăn mòn khe hở trong dung dịch muối dưới 80°C, bất kể pH, bao gồm cả điều kiện siêu clo hóa |
| Hướng dẫn giãn nở ống-tấm | Giảm thành ống khoảng 10% thường được đề xuất để có độ bền kéo tối ưu |
| Mối quan tâm của người mua | Kiểm soát thực tế của chúng tôi |
|---|---|
| "ASTM B862 có đúng cho ống trao đổi nhiệt liền mạch không?" | Chúng tôi ngăn ngừa sai lệch tiêu chuẩn ở giai đoạn báo giá. ASTM B862 dành cho ống titan hàn; nếu người mua cần ống trao đổi nhiệt liền mạch thực sự, chúng tôi báo giá ASTM B338 hoặc ASTM B861 cùng với Loại 2 / UNS R50400, cơ sở thành ống, phương pháp thử và phạm vi kiểm tra. |
| "Titan Loại 2 có chịu được dịch vụ clorua hoặc nước biển không?" | Titan Loại 2 được chọn cho môi trường chứa clorua, làm mát bằng nước biển, nước muối, clo ướt và môi trường oxy hóa. Nó có khả năng chống ăn mòn tổng quát, ăn mòn rỗ, ăn mòn khe hở, ăn mòn do xói mòn và nứt ứng suất do clorua mạnh mẽ. |
| "Ống có thể được giãn nở vào tấm ống mà không có nguy cơ rò rỉ không?" | Chúng tôi kiểm soát OD, độ dày thành ống, điều kiện ủ, độ sạch bề mặt và độ thẳng. Đối với việc giãn nở ống-tấm, giảm thành ống khoảng 10% được sử dụng làm tham chiếu kỹ thuật thực tế cho độ bền kéo. |
| Hệ thống tiêu chuẩn | Tiêu chuẩn áp dụng | Mô tả ngắn gọn |
|---|---|---|
| ASTM | ASTM B862 | Ống hàn titan và hợp kim titan cho dịch vụ chống ăn mòn và nhiệt độ cao |
| ASTM | ASTM B338 | Ống titan liền mạch và hàn cho bộ ngưng tụ, bộ bay hơi và bộ trao đổi nhiệt |
| ASTM | ASTM B861 | Ống liền mạch titan và hợp kim titan cho dịch vụ chống ăn mòn và nhiệt độ cao |
| ASME | ASME SB-338 / SB-861 / SB-862 | Tương đương vật liệu theo mã nồi hơi và bình áp lực khi thiết kế dự án yêu cầu tuân thủ ASME |
| EN / DIN | DIN 17861 / DIN 17869 / Vật liệu EN 3.7035 | Tham khảo châu Âu cho titan CP Loại 2 / ứng dụng ống và ống titan |
| JIS | JIS H 4630 / tiêu chuẩn ống titan liên quan | Tham khảo ống titan Nhật Bản, tùy thuộc vào việc khớp loại theo đơn hàng |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | Tham khảo ống / ống titan và hợp kim titan của Trung Quốc, được chọn theo quy trình liền mạch hoặc hàn |
| GOST | Tiêu chuẩn ống / ống titan GOST theo dự án | Được sử dụng khi tài liệu dự án CIS yêu cầu chấp nhận dựa trên GOST |
Ống bộ ngưng tụ vỏ và ống làm mát bằng nước biển cho nhà máy điện ven biển.
Ống titan Loại 2 được sử dụng làm vật liệu ống bộ ngưng tụ, nơi nước biển có hàm lượng clorua cao tấn công ống thép không gỉ hoặc hợp kim đồng. Khả năng chống ăn mòn của nó cho phép hoạt động truyền nhiệt ổn định, giảm nguy cơ rò rỉ và kéo dài khoảng thời gian phục vụ trong hệ thống nước làm mát.
Các loại tham chiếu thường được sử dụng trong các thông số kỹ thuật ống titan ASTM. Giá trị là phần trăm trọng lượng; titan là phần còn lại trừ khi có quy định khác.
| Loại | N tối đa | C tối đa | H tối đa | Fe tối đa | O tối đa | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Loại 1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | -- | -- | -- | -- | -- | Cân bằng |
| Loại 2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | -- | -- | -- | Cân bằng |
| Loại 3 | 0,05 | 0,08 | 0,015 | 0,30 | 0,35 | -- | -- | -- | -- | -- | Cân bằng |
| Loại 7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | 0,12-0,25 | -- | -- | Cân bằng |
| Loại 12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | -- | 0,2-0,4 | 0,6-0,9 | Cân bằng |
Tính chất kéo ở nhiệt độ phòng trong điều kiện ủ thường được cung cấp.
| Loại | Độ bền kéo tối thiểu. | Độ bền chảy dịch chuyển 0,2% tối thiểu. | Độ bền chảy tối đa. | Độ giãn dài tối thiểu. |
|---|---|---|---|---|
| Loại 1 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| Loại 2 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Loại 3 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| Loại 7 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Loại 12 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |
