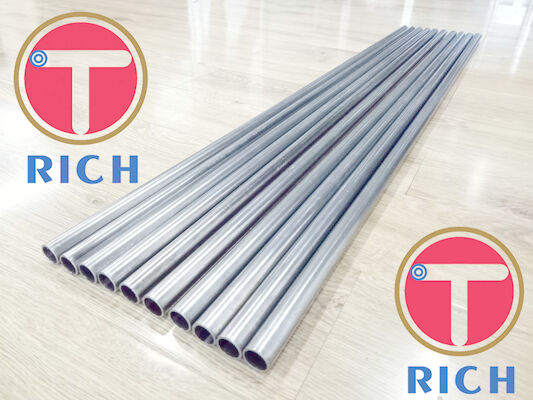

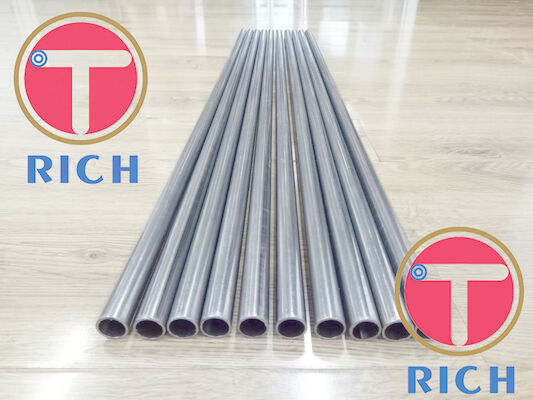

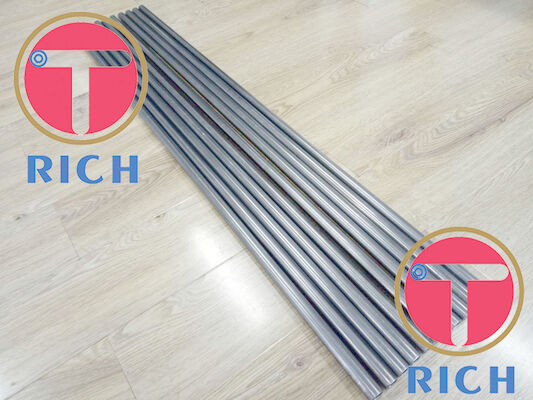

Bộ trao đổi nhiệt áp suất cao ASTM A672 Ống Efw

ASTM A672 Ống thép hàn điện-nhiệt hạch cho ống trao đổi nhiệt dịch vụ áp suất cao

Phạm vi

Đặc điểm kỹ thuật này bao gồm ống thép: hàn điện nhiệt có bổ sung kim loại phụ, được chế tạo từ tấm chất lượng bình chịu áp lực của bất kỳ phân tích và mức độ bền nào và thích hợp cho dịch vụ áp suất cao ở nhiệt độ vừa phải. để đạt được các đặc tính mong muốn hoặc tuân thủ các yêu cầu mã áp dụng. Các yêu cầu bổ sung được cung cấp để sử dụng khi muốn thử nghiệm hoặc kiểm tra bổ sung.

Phạm vi kích thước

OD≥400mm

WT≤75mm

Tài liệu tham khảo

Tiêu chuẩn ASTM:

Đặc điểm kỹ thuật A20 / A20M cho các yêu cầu chung đối với thép tấm dùng cho tàu áp lực

Phương pháp thử A370 và định nghĩa cho thử nghiệm cơ học các sản phẩm thép

A435 / A435M Đặc điểm kỹ thuật để kiểm tra siêu âm tia thẳng của tấm thép

Đặc điểm kỹ thuật A530 / A530M cho các yêu cầu chung đối với ống thép cacbon và hợp kim chuyên dụng

Đặc điểm kỹ thuật A5771A577M để kiểm tra tia góc siêu âm của tấm thép

Đặc điểm kỹ thuật A578 / A578M để kiểm tra siêu âm chùm thẳng của tấm thép cuộn cho các ứng dụng đặc biệt

E109 Phương pháp kiểm tra hạt từ tính dạng bột khô;Được thay thế bởi E 709 (Rút lui năm 1981) 4

E138 Phương pháp kiểm tra hạt từ tính ướt;Được thay thế bởi E 709 (Rút lui năm 1981) 4

E110 Phương pháp kiểm tra độ cứng thụt vào của vật liệu kim loại bằng máy kiểm tra độ cứng cầm tay

E165 Thực hành cho kỳ thi thẩm thấu chất lỏng cho ngành công nghiệp chung

E709 Hướng dẫn Kiểm tra Hạt Từ tính

2.1.1 Thông số kỹ thuật thép tấm (Bảng 1)

Đặc điểm kỹ thuật A204 / A204M cho Tấm áp lực, Thép hợp kim, Molypden

Đặc điểm kỹ thuật A285 / A285M cho tấm áp lực, thép cacbon, độ bền kéo thấp và trung bình

Đặc điểm kỹ thuật A299 / A299M cho tấm bình áp lực, thép cacbon, silic mangan

Đặc điểm kỹ thuật A302 / A302M cho tấm áp lực, thép hợp kim, Mangan-Molypden và Mangan-Molypden-Niken

Đặc điểm kỹ thuật A515 / A515M cho tấm bình áp lực, thép cacbon, cho dịch vụ nhiệt độ trung bình và cao hơn

Đặc điểm kỹ thuật A516 / A516M cho tấm bình áp lực, thép cacbon, cho dịch vụ nhiệt độ trung bình và thấp hơn

Đặc điểm kỹ thuật A533 / A533M cho tấm bình áp lực, thép hợp kim, làm nguội và tôi luyện, Mangan-Molypden và Mangan-Molypden-Niken

Đặc điểm kỹ thuật A537 / A537M cho tấm bình áp lực, thép silic cacbon-mangan được xử lý nhiệt

Đặc điểm kỹ thuật tấm

Kiểm tra

Kiểm tra lực căng, Thử nghiệm hàn có hướng dẫn ngang, Thử nghiệm áp suất

Các thông số xử lý nhiệt

Yêu cầu bổ sung

1. Kiểm tra độ căng và uốn cong

• Kiểm tra Charpy V-Notch (Đối với ống có độ dày thành danh nghĩa là 1/2 in. [13mm] và lớn hơn)
• Kiểm tra độ cứng
• Phân tích sản phẩm
• Kim loại học
• Kiểm tra hạt từ tính của kim loại cơ bản
• Kiểm tra hạt từ tính của kim loại hàn
• Kiểm tra tính thẩm thấu chất lỏng của kim loại cơ bản
• Kiểm tra tính thẩm thấu chất lỏng của kim loại hàn
• Kiểm tra siêu âm tia thẳng của tấm phẳng-UT1
• Kiểm tra siêu âm tia thẳng của tấm phẳng-UT2
• Kiểm tra siêu âm chùm tia góc (Tấm dày dưới 2 in. [50mm]) -UT3
