Thép carbon mặt bích hàn không hợp kim ASME B16.5
Chi tiết sản phẩm
Mặt bích cổ thép carbon
,Mặt bích cổ hàn không hợp kim
,Mặt bích ống hàn ASME B16.5
ASME B16.5 Phòng hàn cổ
Vòng kẹp cổ hàn ASME B16.5 phải được trang bị với đầu hình vuông cắt khi độ dày tường dưới 5 mm, đầu nghiêng đơn giản khi độ dày tường từ 5 mm đến 22 mm bao gồm,hoặc kết thúc cong kết hợp khi độ dày tường lớn hơn 22 mmCác đầu hàn đệm phải được gia công theo yêu cầu của ASME B16.25Kích thước và độ khoan dung của convex đơn giản và convex hợp được minh họa trong hai bản vẽ dưới đây.Độ dày tường t phải phù hợp với yêu cầu về độ dày tường của ống liền kề; một mặt rễ có chiều rộng f 2 mm phải được gia công ở phía trên của đường nghiêng với độ khoan độ ± 1 mm.
Kích thước:Các loại sườn ANSI, sườn ASME, sườn BS, sườn DIN, sườn EN 1092-1 vv.
Tiêu chuẩn:ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Sơ đồ tùy chỉnh
Lớp:150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs, DIN Standard ND-6,10, 16, 25, 40 v.v.
Kích thước:1/8" NB đến 48" NB.
Loại mặt vòm:Mặt phẳng (FF), mặt nâng (RF), khớp loại nhẫn (RTJ)
EN 1092-1loại 01, EN 1092-1 loại 02, EN 1092-1 loại 05, EN 1092-1 loại 11 Flange
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS:BS4504, BS4504, BS1560, BS10
Kích thước và trọng lượng
| Kích thước | D | T | G | t |
|---|---|---|---|---|
| 1/2" | 95 | 14.3 | 34.9 | 7.0 |
| 3/4" | 115 | 15.9 | 42.9 | 7.0 |
| " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2" | 155 | 22.3 | 73.0 | 7.0 |
| 2" | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2" | 190 | 28.6 | 104.8 | 7.0 |
| 3" | 210 | 31.8 | 127.0 | 7.0 |
| 3-1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10" | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

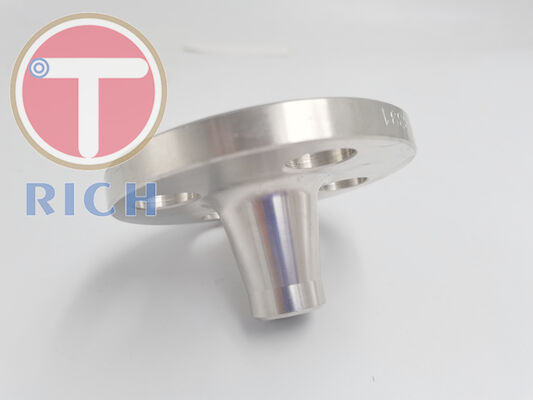

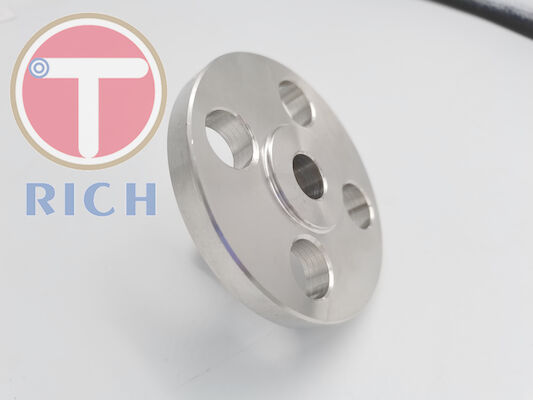

Hình ảnh sản phẩm:
Công ty:
Bao bì và giao hàng:
Câu hỏi thường gặp:
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là một nhà sản xuất vật liệu ống thép chuyên nghiệp.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung mất 7-14 ngày nếu hàng hóa có trong kho hoặc 30-60 ngày nếu không có kho, điều này chủ yếu phụ thuộc vào số lượng.
Q: Bạn cung cấp mẫu miễn phí?
A: Vâng,chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
Q: Điều khoản thanh toán của bạn là gì?
A:Thanh toán <= 1000USD, 100% trước. Thanh toán>= 1000USD, 30% T / T trước, số dư trước khi vận chuyển.
Nếu bạn có một câu hỏi khác, pls cảm thấy miễn phí để liên hệ với chúng tôi.
-
