Nguồn gốc: | TRUNG QUỐC |
---|---|
Hàng hiệu: | TORICH |
Chứng nhận: | ISO 9001 |
Số mô hình: | Brown Fintube |
Số lượng đặt hàng tối thiểu: | 1 TẤN |
Giá bán: | USD 1500-2000 Per Ton |
chi tiết đóng gói: | Trong bó |
Thời gian giao hàng: | 4 - 6 tuần |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Khả năng cung cấp: | 500 tấn mỗi tháng |
Kiểu: | Liền mạch, hàn | Ứng dụng: | Bộ trao đổi nhiệt |
---|---|---|---|
Chứng nhận: | ISO | Tiêu chuẩn: | ASTM, JIS, AISI, DIN, EN |
Độ dày: | 1mm-40mm | Đường kính ngoài: | 6-630mm |
Kỹ thuật: | Vẽ lạnh | ||
Điểm nổi bật: | ống trao đổi nhiệt kẹp tóc hình ống màu nâu,ống vây nhúng aisi,ống vây nhúng dày 1mm |

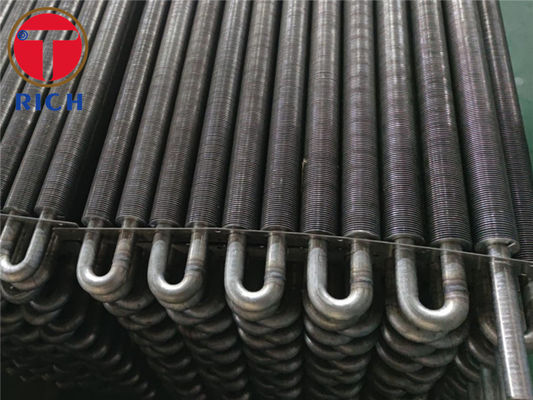

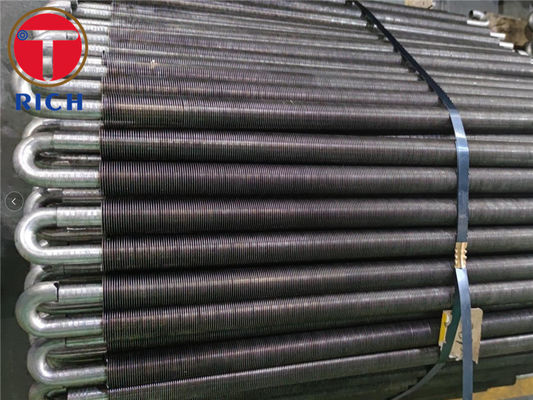

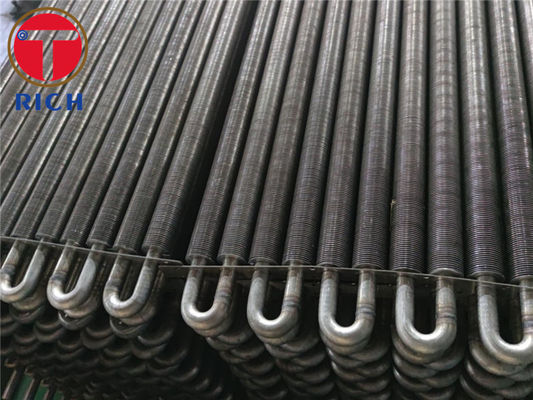

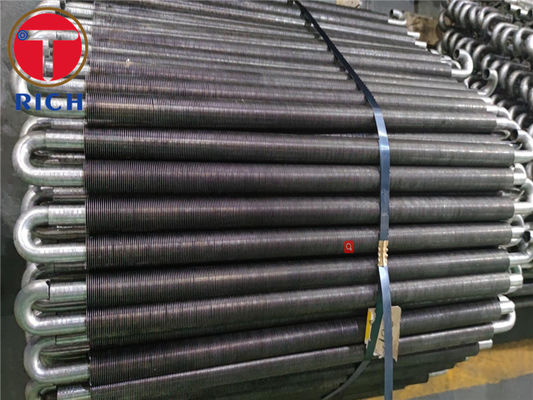

Bộ trao đổi nhiệt Brown Fintube Hairpin Ống Phần Lan nhúng Brown Fintube
Thiết bị dây chuyền sản xuất ống vây nhúng được sản xuất thành công sau nhiều năm
kinh nghiệm và thực hành, và đã liên tiếp gia nhập thị trường.Thiết bị được nâng cấp
có tham chiếu đến công nghệ tiên tiến của thiết bị ống vây nhúng của Anh.Điều khiển PLC
chế độ được phát triển theo yêu cầu sản xuất trong nước, vận hành đơn giản - chế biến -
hoàn thiện cơ sở vật chất hỗ trợ và sản phẩm được sản xuất ra có thể sánh ngang với thiết bị tiên tiến
Dát ống có vây xoắn ốc là gia công trước một rãnh xoắn với chiều rộng và chiều sâu nhất định trên ống thép,
và sau đó khảm dải thép trên ống thép trên máy tiện.Trong quá trình cuộn dây, do một tải trước nhất định,
dải thép sẽ được buộc chặt trong rãnh xoắn ốc, để đảm bảo một diện tích tiếp xúc nhất định giữa thép
dải và ống thép.Để ngăn dải thép bị đàn hồi và rơi ra, cả hai đầu của thép
dải phải được hàn trên ống thép.Để tạo điều kiện thuận lợi cho việc inlay, sẽ có một khoảng cách bên nhất định giữa
dải thép và rãnh xoắn ốc.Nếu khe hở bên quá nhỏ để hình thành nhiễu, quá trình khảm sẽ khó khăn
để tiến hành suôn sẻ.Ngoài ra, thép vằn quấn luôn có độ nẩy nhất định, điều này làm cho thép vằn
và bề mặt dưới cùng của rãnh xoắn có thể không được kết nối tốt.
Yêu cầu xử lý sản phẩm đối với thiết bị ống vây xoắn ốc nhúng (nhúng)
1 độ sâu và độ ổn định khảm
1.1 thử nghiệm lực kéo đứt: hơn 8kg hoặc dải nhôm bị rách
Độ sâu 1,2 inlay: 0,35 ~ 0,5, theo độ dày thành ống lò
1.3 Độ ổn định lớp in: mẫu lực kéo ra của miếng đầu tiên trong mỗi ca đáp ứng các yêu cầu của 1.1
1.4 ống nhúng phải được làm bằng thép không gỉ và thép cacbon, và độ dày thành ống phải
không nhỏ hơn 2mm
1.5 đường kính của ống nhúng DN20 ~ 38 (tiêu chuẩn Anh Mỹ theo 1.5 yêu cầu)
1.6 không có vết nứt hoặc vết nứt trên bề mặt của ống sau khi nhúng
1.7 chiều cao của mảnh dát phải được tính theo đường kính ống - nói chung là một nửa đường kính ống,
nhưng không cao hơn 57 mm
Độ chính xác 2 chiều sản phẩm
2.1 tổng chiều dài của đoạn cánh là - 5mm ~ + 5mm và độ chính xác chuyển động của đoạn là - 0,3mm ~ + 0,4mm
Khoảng cách 2,2 lát + 0,21mm trở lên
2.3 độ vuông góc của vây và ống thép - 1 độ đến + 1 độ
2,4 độ phẳng lớp trong là -0,1mm ~ + 0,1mm, ngoại trừ sự chênh lệch chiều cao do dung sai độ dày của chính vây
Chênh lệch chiều cao 2,5 lớp - 0,1 mm ~ + 0,1 mm, ngoại trừ chênh lệch chiều cao do dung sai kích thước của chính vây
2.6 trong các điều kiện của cùng một loại vật liệu ống thép, cùng độ cao và số lượng vây, chiều dài của các ống có vây khác nhau
thay đổi tương tự sau khi inlaying
3 tốc độ khảm
Đường kính ngoài của ống cơ sở là 20 ~ 50 theo đường kính ống và khoảng cách giữa các tấm
