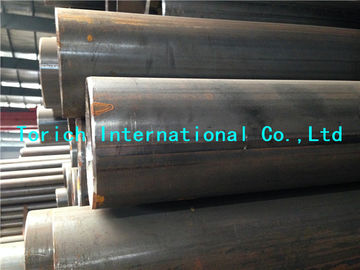

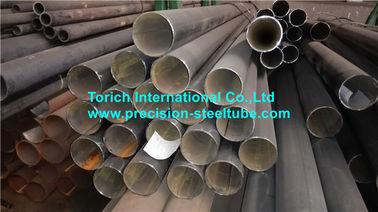

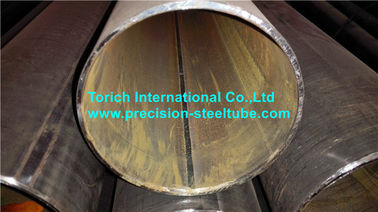

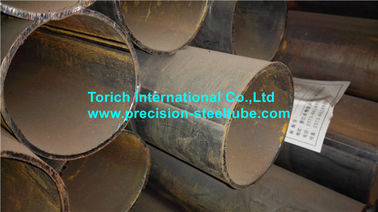

BS6323-7 SAW4, SAW5 Dàn ống hàn chìm dọc
Chi tiết sản phẩm
welded steel pipe
,electric resistance welded steel tube
Tiêu chuẩn: BS6323-7 ống thép liền mạch và hàn cho mục đích kỹ thuật cơ khí và kỹ thuật chung ô tô
Phần 7: Yêu cầu cụ thể đối với ống thép hàn theo vòng cung chìm
Ứng dụng: cho ngành công nghiệp ô tô / sử dụng máy móc / mục đích kỹ thuật cơ khí và chung
Phạm vi kích thước508-2020mm W.T.:6.3-50mm L:max12000mm
Phương pháp sản xuất:
Các ống được sản xuất bằng cách hàn theo chiều dọc bằng tấm thép được hình thành trước hoặc skelp bằng một quy trình hàn vòng cung chìm tự động
Điều kiện giao hàng:
Các ống được cung cấp trong điều kiện:
a) Được hàn
b) Sản phẩm có kích thước nóng
c) Sản phẩm có kích thước lạnh
| Thành phần hóa học và tính chất cơ học | ||||||||
| Định danh | Thành phần hóa học (phân tích chậu) | Tính chất cơ học | ||||||
| C | Vâng | Thêm | P | S | Re | Rm | A | |
| Tối đa. | Tối đa. | Tối đa. | Tối đa. | Tối đa. | phút. | phút. | phút. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, Ví dụ BS 5135.a Các yếu tố tinh chế ngũ cốc có thể được thêm vào loại này theo lựa chọn của nhà sản xuất. | ||||||||
| Kích thước của ống thép hàn theo vòng cung chìm | ||||||
| Chiều kính bên ngoài | Độ dày | |||||
| Độ dày tối thiểu | Độ dày trong sử dụng phổ biến | Độ dày tối đa | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| LƯU Ý Các đường kính và độ dày bên ngoài khác có sẵn theo thỏa thuận giữa người mua và nhà sản xuất.Đối với các tính chất cắt ngang bao gồm khối lượng mỗi đơn vị chiều dài,xem phụ lục B của BS 6323-1:1982 | ||||||
Lưu ý: Thép đặc biệt cũng có sẵn, theo yêu cầu của khách hàng.
Kiểm tra:
Các thử nghiệm uốn cong (dải)
Chiều kính của thanh phải bằng kích thước nhân độ dày của các miếng thử.
Bộ thử nghiệm không phải có vết nứt hoặc lỗ hổng đáng kể. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
Trong trường hợp biên giới, các thử nghiệm tiếp theo phải được thực hiện trên các miếng thử từ cùng một hàn liền kề với miếng thử gốc.
Các ấn phẩm tham khảo:
BS3601,Bơm thép và ống cho mục đích áp lực: thép cacbon với các tính chất nhiệt độ phòng xác định
BS 3602,Thông số kỹ thuật cho các ống thép và ống thép cho mục đích áp lực: thép carbon và carbon mangan với các tính chất nhiệt độ cao cụ thể.
BS 3603Ưu điểm cho các đường ống thép và ống thép cho mục đích áp lực: thép carbon và hợp kim với các tính chất nhiệt độ thấp được chỉ định
BS3604,Thông số kỹ thuật cho các đường ống thép và ống thép cho mục đích áp lực: thép hợp kim ferritic với các tính chất nhiệt độ cao được chỉ định.
BS3605Ống thép không gỉ austenitic và ống thép không gỉ cho mục đích áp suất
BS4360, Thông số kỹ thuật cho thép cấu trúc có thể hàn
BS4848, Các phần thép cấu trúc cán nóng
BS4848-2,Các phần rỗng
BS5135, hàn cung kim loại của thép cacbon và cacbon mangan
BS6323, Thông số kỹ thuật cho các ống thép liền mạch và hàn cho mục đích ô tô, cơ khí và kỹ thuật chung
BS6323-1, Yêu cầu chung
-
