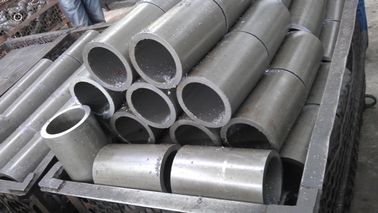

Rút ra trên ống thép Mandrel SAE J525 ERW Ống liền mạch lạnh được ủ
Chi tiết sản phẩm
vẽ trên ống thép trục gá
,vẽ trên ống thép trục gá
Bụi thép kéo qua ống dẫn SAE J525 ERW ống không may kéo lạnh
Chi tiết nhanh:
SAE J525 hàn lạnh kéo ống thép carbon thấp ủ cho uốn cong và bốc cháy
Phạm vi kích thước:O.D.:30-350mm W.T:1-15mm L: 12000mm hoặc cắt thành các mảnh ngắn theo chiều dài được chỉ định
Ứng dụng:Đối với uốn cong và bốc cháy, Phụ tùng ô tô
Sản xuất:
Các ống được làm từ thép cán phẳng hình thành thành một hình dạng ống, các cạnh của nó được kết nối và hợp nhất với nhau bằng cách hàn điện kháng cự.ống được bình thường hóa và trải qua một hoạt động kéo lạnh dẫn đến giảm tối thiểu 15% các phần cắt ngang, trong đó 8% bao gồm giảm độ dày tường.ống phải được bình thường hóa thông qua một phương pháp kiểm soát khí quyển để tạo ra một sản phẩm hoàn thiện đáp ứng tất cả các yêu cầu của SAJ525.
Kích thước và dung sai:
Các độ sai lệch áp dụng cho đường kính bên ngoài và đường kính bên trong của ống được hiển thị trong bảng 1.
Các độ sai lệch áp dụng cho độ dày tường ống được hiển thị trong Bảng 2
Độ khoan dung kích thước chỉ có thể áp dụng cho hai trong ba kích thước ống (OD, ID hoặc tường)
Trừ khi khách hàng và chúng tôi đồng ý khác, độ khoan dung kích thước sẽ áp dụng cho kích thước ống OD và kích thước tường.
| Bảng 1 - Khả năng dung nạp đường kính bên ngoài của ống | |||||||
| Các ống danh nghĩa OD mm | Sự khoan dung OD ± mm | Sự khoan dung ID ± mm | |||||
| Tới 9.50 | 0.05 | 0.05 | |||||
| Hơn 9,50 đến 15,88 bao gồm | 0.06 | 0.06 | |||||
| Hơn 15,88 đến 50,80 bao gồm | 0.08 | 0.08 | |||||
| Hơn 50,8 đến 63,50 bao gồm | 0.10 | 0.10 | |||||
| Hơn 63,50 đến 76,20 bao gồm | 0.13 | 0.13 | |||||
| Hơn 76,20 đến 100,00 bao gồm | 0.15 | 0.15 | |||||
| Độ khoan dung WT không quá 10% | |||||||
| Bảng 2 - Sự dung nạp về độ dày tường ống | |||||||
| Đặt tên Độ dày tường | DN danh nghĩa Qua 22mm ± mm | DN danh nghĩa 22-48mm ± mm | DN danh nghĩa 48-100mm ± mm | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Bảng 2 - Yêu cầu hóa học | |||||||
| Nguyên tố | % | ||||||
| Carbon | 0.06-0.18 | ||||||
| Mangan | 0.30 đến 0.60 | ||||||
| Phosphpris | 0.040 tối đa | ||||||
| Lưu lượng | 0.050 tối đa | ||||||
| Bảng 3 - Đặc tính cơ khí | |||||||
| Tính chất | Giá trị | ||||||
| Năng lượng, phút. | 170 Mpa | ||||||
| Ultimate Strenth, phút | 310 Mpa | ||||||
| Chiều dài trong 50mm, phút | 35% | ||||||
| Độ cứng (Rockwell B),max | 65.00 | ||||||
-
Phụ tùng ô tô ASTM A513 cán thép cán nguội với sản xuất DOM
Các bộ phận ô tô ASTM A513 ống thép hàn với sản xuất DOM ASTM A513 Bụi cơ khí bằng carbon và thép hợp kim hàn điện Ứng dụng: cho máy móc, kỹ thuật cơ khí 1Tiêu chuẩn:Các ống thép chính xác được hàn bằng cán lạnh ASTM A513 2- Thép loại:SAE1010, SAE1020, các vật liệu khác theo thỏa thuận với khách h... -
Ống thép ủ sáng đường kính 25 mm cho các hệ thống thủy lực
EN10305-1 E235 E355 NBK Bơm thép chính xác lò sưởi sáng cho hệ thống thủy lực EN10305-1 NBK Bơm thép chính xác nhựa sáng cho hệ thống thủy lực OD:4-80 (mm) WT0.5-10 (mm) Chiều dài 1000-12000mm Tên sản phẩm: ống thép chính xác liền mạch Ứng dụng: cho hệ thống thủy lực ống thép chính xác cho hệ thống ... -
Ống thép photphat đen chính xác liền mạch cho các hệ thống thủy lực
Bơm thép với độ chính xác cao cho Hệ thống thủy lực với bề mặt Phosphating đen Black Phosphate Hydraulic Tubes với độ chính xác cao và dung nạp chặt chẽ, các ống được sản xuất bằng cách chính xác kéo lạnh và cán lạnh, sau đó sưởi sáng trong một bầu khí quyển được bảo vệ,sau đó nó được phosphated đen ... -
Ống thép mạ kẽm chính xác liền mạch DIN2391 EN103052 ST35.0 ST37
Các ống thép kẽm không may chính xác DIN2391 EN103052 ST35.0 ST37 Quá trình sản xuất: Lăn lạnh bằng máy lăn lạnh và máy lăn lạnh,được kẽm và kẽm. Bụi thép cán lạnh và kẽm thép Quá trình sản xuất:DIN chính xác cao, cán lạnh và ống thép liền mạch sáng được sử dụng làm ống để được kẽm.Các nắp được bao ...
