Kích thước:: | 5-140mm * 0,4-12mm * 1500-11500mm | Lớp thép:: | 10, 20, 35, 45, 10Mn2, 15Cr, 30CrMnSi |
---|---|---|---|
Tên sản phẩm:: | Kết cấu ống thép | Hình dạng phần:: | Vòng |
Kỹ thuật:: | Liền mạch | ||
Điểm nổi bật: | structural steel tubing,cold formed steel tube |

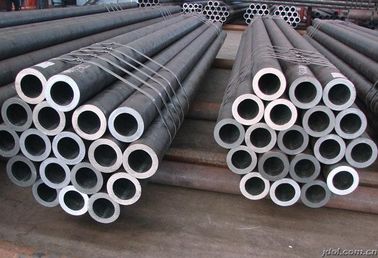

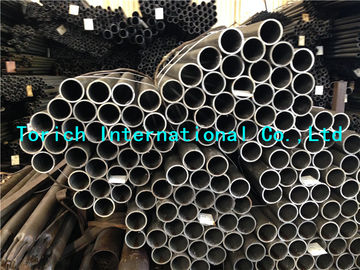

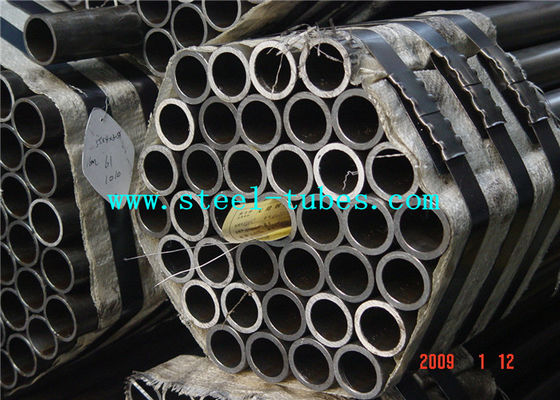

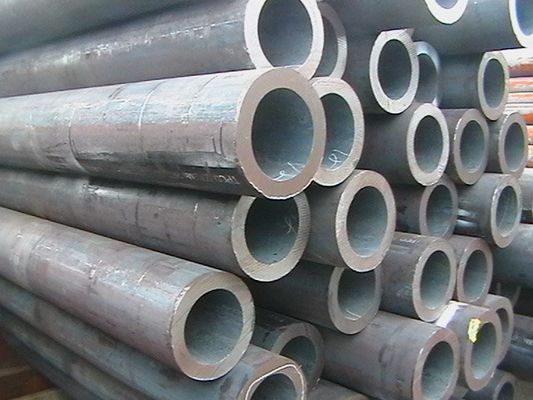

GOST 8734-75 Ống thép kết cấu liền mạch và ống thép hình lạnh 10, 20, 35, 45, 10Mn2, 15Cr, 30CrMnSi ĐI 8734-75. Dàn ống thép hình lạnh Độ dày của tường : 0,4 - 12 mm
|
Kích cỡ | |||||
OD, mm | WT, mm | OD, mm | WT, mm | OD, mm | WT, mm |
5 | 0,5 - 1,5 | 16 - 20 | 0,4 - 5 | 45 - 48 | 1 - 10 |
6 | 0,5 - 2 | 21 - 22 | 0,4 - 6 | 50 - 56 | 1 - 12 |
7 - 8 | 0,5 - 2,5 | 23 - 24 | 0,5 - 4 | 57 - 70 | 1,5 - 12 |
9 | 0,4 - 3 | 25 - 28 | 1 - 7 | 73 - 95 | 2 - 12 |
10 - 12 | 0,4 - 3,5 | 30 - 36 | 1 - 8 | 100 - 130 | 2,5 - 12 |
13 - 15 | 0,4 - 4 | 38 - 42 | 1-9 | 140 | 3 - 12 |
Tính chất cơ học | |||
Lớp thép | Độ bền kéo, N / mm2 (phút) | Sức mạnh năng suất, N / mm2 (phút) | Độ giãn dài,% (phút) |
10 | 343 | 206 | 24 |
20 | 412 | 245 | 21 |
35 | 510 | 294 | 17 |
45 | 589 | 323 | 14 |
10 triệu | 422 | 245 | 22 |
15Cr | 412 | - | 19 |
20Cr | 431 | - | 17 |
40Cr | 618 | - | 14 |
30CrMnSi | 491 | - | 18 |
15CrMo | 431 | 226 | 21 |
Thành phần hóa học (%, tối đa) | ||||||||||
Lớp thép | C | Sĩ | Mn | Cr | Ni | Mơ | S | P | Cu | N |
10 | 0,07-0,14 | 0,17-0,37 | 0,35-0,65 | 0,15 | 0,3 | - | - | - | - | - |
20 | 0,17-0,24 | 0,17-0,37 | 0,35-0,65 | 0,25 | 0,25 | - | 0,03 | 0,025 | 0,30 | 0,008 |
35 | 0,32-0,40 | 0,17-0,37 | 0,50-0,80 | 0,25 | 0,30 | - | 0,04 | 0,035 | 0,30 | - |
45 | 0,42-0,45 | 0,17-0,37 | 0,50-0,80 | 0,25 | - | - | - | - | - | - |
10 triệu | 0,07-0,15 | 0,17-0,37 | 1,2-1,6 | 0,30 | 0,30 | - | 0,035 | 0,035 | 0,30 | - |
20Cr | 0,17-0,23 | 0,17-0,37 | 0,50-0,80 | 0,70-1,0 | 0,30 | - | 0,035 | 0,035 | 0,30 | - |
40Cr | 0,36-0,44 | 0,17-0,37 | 0,50-0,80 | 0,80-1,10 | 0,30 | - | 0,035 | 0,035 | 0,30 | - |
30CrMnSi | 0,28-0,34 | 0,90-1,20 | 0,80-1,10 | 0,80-1,10 | 0,30 | - | 0,005 | 0,025 | - | - |
15CrMo | 0,11-0,18 | 0,17-0,37 | 0,40-0,70 | 0,80-1,10 | 0,30 | 0,40-0,55 | 0,025 | 0,025 | 0,30 | - |
