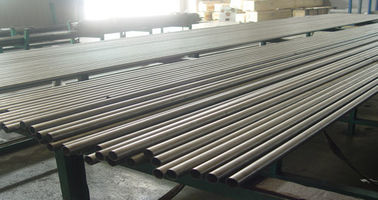

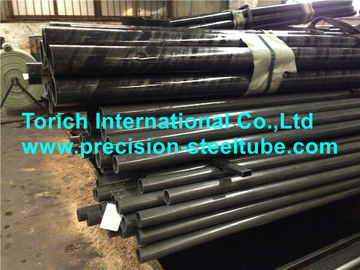

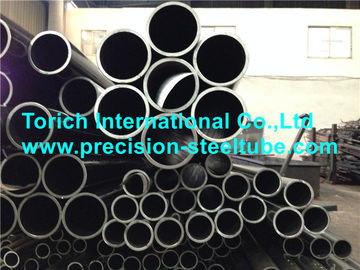

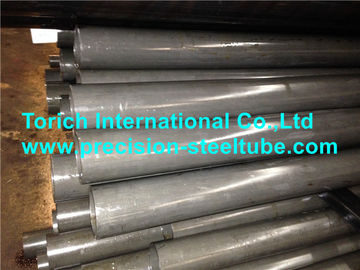

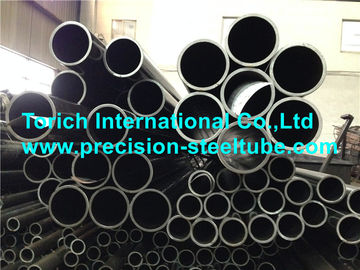

BS6323-6 Ống thép hàn điện lạnh hàn với BK, BKW, GBK, GZF, NBK, NZF
Chi tiết sản phẩm
welded steel pipe
,welding steel tubing
BS6323-6 CW1 CW2 CW3 CW4 CW5 ống thép hàn điện kết thúc lạnh với BK, BKW, GBK, GZF, NBK, NZF
Tiêu chuẩn: BS6323-6Bụi thép liền mạch và hàn cho ô tô, máy móc và kỹ thuật chung
Phần 6: Yêu cầu cụ thể đối với các ống thép điện kết thúc lạnh được hàn (bao gồm cả hàn cảm ứng)
Ứng dụng:cho ngành công nghiệp ô tô / sử dụng máy móc / mục đích kỹ thuật cơ khí và chung
Phạm vi kích thước:O.D.:6-350mm W.T.:1-35mm L:max12000mm
Phương pháp sản xuất:
Các ống được sản xuất từ dải cán phẳng, được hàn liên tục theo chiều dài thông thường bằng cách đi qua dòng điện qua các cạnh liền kề mà không thêm kim loại lấp.
Sau đó chúng được làm sạch lạnh thông thường trên cả bề mặt bên trong và bên ngoài,nơi cho phép có cả một lớp chất bôi trơn dư thừa dính từ quá trình rút và các dấu vết hiển thị của sự xáo trộn hàn bên trong.
Nếu phốtfat hoặc các dư lượng khác gây hại cho quá trình chế biến sau đó, việc loại bỏ chúng phải là chủ đề của một thỏa thuận giữa nhà sản xuất và người mua.
Điều kiện giao hàng:
Các ống được cung cấp trong một trong các điều kiện sau:
a.Sắt lạnh / cứng (sắt như bản vẽ): BK
b.Sắt lạnh/mềm (được làm lạnh nhẹ): BKW
c.Được lòa: GBK
d.Được sơn (bao gồm cắt vỏ): GZF
e.Tiêu chuẩn hóa: NBK
f.Tiêu chuẩn hóa (bao gồm giảm quy mô): NZF
Các ống được cung cấp trong điều kiện GBK và NBK được phép đổi màu, nhưng chúng phải không có vảy lỏng.
Nếu các ống, trong điều kiện GBK được yêu cầu sưởi sáng, điều này phải là chủ đề của một thỏa thuận giữa người mua và nhà sản xuất.
Kiểm tra:
Xét nghiệm làm phẳng
Thử nghiệm mở rộng trôi
Kiểm tra độ kín rò rỉ.
| Thành phần hóa học và tính chất cơ học | |||||||||||||||||
| Thiết kế | Thành phần hóa học (phân tích chậu) | tính chất cơ học | |||||||||||||||
| C | Vâng | Thêm | P | S | BKc | BKWc (cắt lạnh/mềm) | GBK và GZF (được sơn) | NBK và NZF (được chuẩn hóa) | |||||||||
|
| Tối đa. | Tối đa. | Tối đa. | Tối đa. | Tối đa. | Ramin. | Rm | A | Ramin. | Rm | A | Re | Rm | A phút. | Re | Rm | A |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| CEW1a | 0.13 | __ | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | __ | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
| Độ khoan dung về đường kính | ||
| đường kính | Sự khoan dung | |
| kết thúc | Tối đa và bao gồm | |
| mm | mm | mm |
| 30 | ± 0.10 | |
| 30 | 50 | ± 0.15 |
| 50 | 70 | ± 0.20 |
| 70 | 90 | ± 0.25 |
| 90 | 110 | ± 0.30 |
| 110 | 130 | ± 0.35 |
| 130 | 160 | ± 0.45 |
| 160 | 190 | ± 0.55 |
| 190 | 220 | ± 0.65 |
| 220 | 250 | ± 0.75 |
| Độ khoan dung đối với chiều dài cắt cụ thể | |||
| Chiều dài cắt cụ thể | Khả năng dung nạp (mm) | ||
| kết thúc | Tối đa bao gồm | ||
| mm | mm | mm | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | __ | theo thỏa thuận | |
| LƯU Ý Các độ khoan dung gần hơn có thể được thu được theo thỏa thuận giữa người mua và nhà sản xuất. | |||
| Khoảng cách giữa các tấm để thử phẳng | |
| Định danh | Khoảng cách giữa các tấm |
| % | |
| CEW 1 | 66 |
| CEW 2 | 75 |
| CEW 3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| Tiêu chuẩn mở rộng tối thiểu cho thử nghiệm mở rộng trôi | ||
| Định danh | Tiêu chuẩn mở rộng tối thiểu cho độ dày ống | |
| Tối đa và bao gồm 4mm | Hơn 4 mm đến 8 mm bao gồm | |
| % | % | |
| CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW 3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
Lưu ý:Thép đặc biệt cũng có sẵn, theo yêu cầu của khách hàng.
