| Tên thương hiệu: | TORICH |
| Số mẫu: | BS6323-4 |
| MOQ: | 5 Tấn |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T / TL / CD / PD / A WesternUnion MoneyGram Khác |
| Khả năng cung cấp: | 60000 tấn / năm |

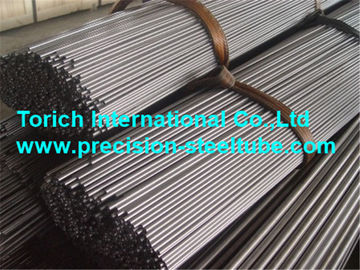

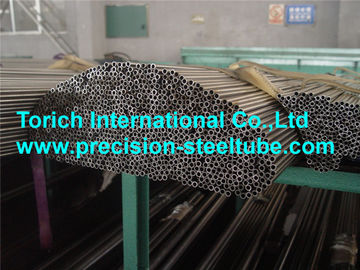

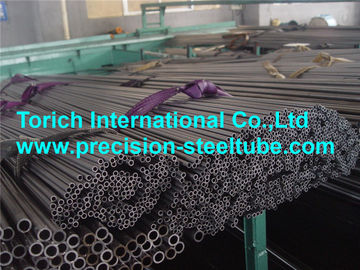

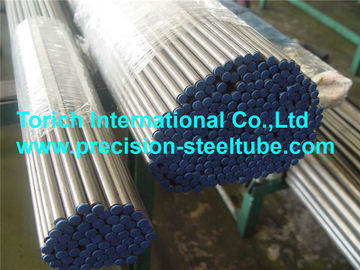

BS6323-4 BK BKW GBK NBK GZF NZF ống thép không may kết thúc lạnh lớp CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Tiêu chuẩn: BS6323-4Bơm thép không may và hàn cho ô tô, máy móc và kỹ thuật chung
Phần 4: Yêu cầu cụ thể đối với các ống thép không may kết thúc lạnh
Ứng dụng:cho ngành công nghiệp ô tô / sử dụng máy móc / mục đích kỹ thuật cơ khí và chung
Phạm vi kích thước:O.D.:6-280mm W.T.:1-30mm L:max12000mm
Phương pháp sản xuất:
Các ống được sản xuất bằng một quy trình liền mạch và phải được hoàn thiện lạnh
Nó được phép cho các ống hoàn thành lạnh có trên bề mặt bên trong và bên ngoài một lớp dính của dư thừa để chế biến tiếp theo,thì việc loại bỏ chúng phải là chủ đề của một thỏa thuận giữa nhà sản xuất và người mua..
Điều kiện giao hàng:
Các ống được cung cấp trong một trong các điều kiện sau:
a.Sắt lạnh / cứng (sắt như bản vẽ): BK
b.Sắt lạnh/mềm (được làm lạnh nhẹ): BKW
c.Được lòa: GBK
d.Được sơn (bao gồm cắt vỏ): GZF
e.Tiêu chuẩn hóa: NBK
f.Tiêu chuẩn hóa (bao gồm giảm quy mô): NZF
Kiểm tra:
Các thử nghiệm làm phẳng
Xét nghiệm độ kín rò rỉ - Xét nghiệm dòng Eddy
| Thiết kế | Thành phần hóa học (phân tích chậu) |
|
|
| |||
| C | Vâng | Thêm | Pmax. | Smax. | Cr | Mo. | |
|
| % | % | % | % | % | % | % |
| CFS 3 | 0.20 tối đa. | 0.35 tối đa. | 0.90 tối đa. | 0.050 | 0.050 | __ | __ |
| CFS 3Aa | 0.20 tối đa. | 0.10 đến 0.35 | 0.60 đến 1.00 | 0.050 | 0.050 | __ | __ |
| CFS 4 | 0.25 tối đa. | 0.35 tối đa. | 1.20 tối đa. | 0.050 | 0.050 | __ | __ |
| CFS 5b | 0.23 tối đa. | 0.50 tối đa. | 1.50 tối đa. | 0.050 | 0.050 | __ | __ |
| CFS | 0.30 cho 0.40 | 0.35 tối đa. | 0.50 đến 0.90 | 0.050 | 0.050 | __ | __ |
| CFS | 0.20 đến 0.30 | 0.35 tối đa. | 1.20 cho 1.50 | 0.050 | 0.050 | __ | __ |
| CFS 8d | 0.40 đến 0.55 | 0.35 tối đa. | 0.50 cho 0.90 | 0.050 | 0.050 | __ | __ |
| CFS | 0.29max. | 0.35 tối đa. | 1.50 tối đa. | 0.050 | 0.050 | __ | 0.15 đến 0.25 |
| CFS 10 | 0.26max. | 0.35 tối đa. | 0.80 tối đa. | 0.050 | 0.050 | 0.80 đến 1.20 | 0.15 đến 0.30 |
| CFS | 0.45 tối đa. | 0.35 tối đa. | 1.00 tối đa. | 0.050 | 0.050 | 0.80 đến 1.20 | 0.15 đến 0.30 |
Thiết kế quốc gia | BKc (được hoàn thành lạnh/ cứng) | BKWc ((cắt lạnh/mềm)) | GBK và GZF (được lò sưởi) | NBK và NZF (được bình thường hóa) | ||||||||
| Remin. | Rmmin. | Amin. | Remin. | Rmmin. | Amin. | Remin. | Rmmin | Amin. | Remin. | Rmmin. | Amin. | |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | |
| CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
| CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | __ | __ | __ | __ | __ | __ |
| CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
| CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
| CFS11 | 575 | 720 | 4 | __ | 670 | 6 | __ | __ | __ | __ | __ | __ |
"Ghi chú: hàn ống lớp 3,3A và 5 không yêu cầu kỹ thuật đặc biệt nhưng cần phải cẩn thận và hàn được thực hiện theo hướng dẫn được đưa ra trong tiêu chuẩn Anh thích hợp cho hàn, ví dụ BS 5135. Việc hàn các loại khác được hiển thị có thể yêu cầu các kỹ thuật đặc biệt.
aClass 3A phải phù hợp cho mục đích làm cứng vỏ.
b Các yếu tố tinh chế ngũ cốc có thể được thêm vào tùy chọn của nhà sản xuất.
cNếu các ống trong điều kiện BK và GKW sau đó được hàn, hàn hoặc sưởi ấm, các tính chất cơ học trong vùng bị ảnh hưởng bởi nhiệt có thể được giảm xuống mức cho các điều kiện giao hàng GBK hoặc NBK.
thép trong giới hạn được hiển thị, nhưng theo thành phần hóa học của BS 970-1, có thể được cung cấp nếu được thỏa thuận tại thời điểm đặt hàng hoặc yêu cầu".
Các ấn phẩm đề cập đến:
BS970,Thông số kỹ thuật cho thép rèn cho các mục đích kỹ thuật cơ khí và các mục đích liên quan
BS970-1,Quy trình kiểm tra và thử nghiệm chung và các yêu cầu cụ thể đối với thép carbon, carbon mangan, hợp kim và thép không gỉ
BS3601,Thông số kỹ thuật cho các đường ống thép và ống thép cho mục đích áp lực: thép carbon và carbon mangan với các tính chất nhiệt độ cao được chỉ định.
BS 3603Ưu điểm cho các đường ống thép và ống thép cho mục đích áp lực: thép carbon và hợp kim với các tính chất nhiệt độ thấp được chỉ định
BS3604,Thông số kỹ thuật cho các đường ống thép và ống thép cho mục đích áp lực: thép hợp kim ferritic với các tính chất nhiệt độ cao được chỉ định.
BS3605Ống thép không gỉ austenitic và ống thép không gỉ cho mục đích áp suất
BS4360, Thông số kỹ thuật cho thép cấu trúc có thể hàn
BS4848, Các phần thép cấu trúc cán nóng
BS4848-2,Các phần rỗng
BS5135, hàn cung kim loại của thép cacbon và cacbon mangan
BS6323, Thông số kỹ thuật cho các ống thép liền mạch và hàn cho mục đích ô tô, cơ khí và kỹ thuật chung
BS6323-1, Yêu cầu chung
ISO 4200,Các ống thép đầu đơn, hàn và không may - Bảng tổng quát về kích thước và khối lượng theo đơn vị chiều dài
