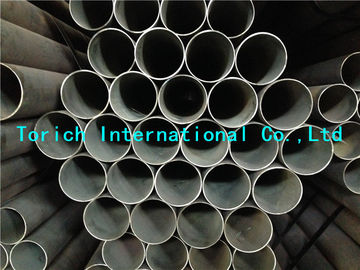

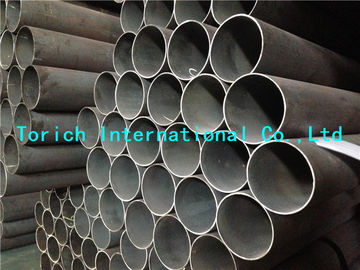

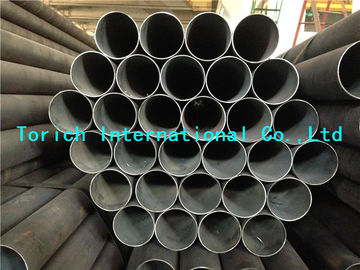

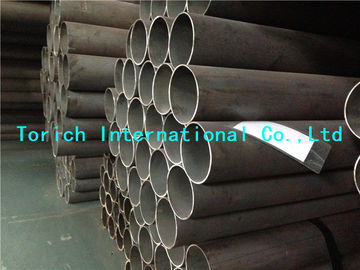

Ống thép hàn hoàn thiện nóng cho ô tô BS6323-2 HFW2 HFW3 HFW4 HFW5
Chi tiết sản phẩm
welding steel tubing
,electric resistance welded steel tube
BS6323-2 HFW2 HFW3 HFW4 HFW5 ống thép hàn nóng hoàn thiện cho ô tô
Tiêu chuẩn: BS6323-2Các ống thép liền mạch và hàn cho mục đích ô tô, cơ khí và kỹ thuật chung
Phần 2:Các yêu cầu cụ thể đối với các ống thép hàn nóng
Ứng dụng:cho ngành công nghiệp ô tô / sử dụng máy móc / mục đích kỹ thuật cơ khí và chung
Phạm vi kích thước:O.D.:6-350mm W.T.:1-30mm L:max12000mm
Phương pháp sản xuất:
Các ống được sản xuất từ dải cán phẳng với hàn biển theo chiều dọc bằng một quy trình liên tục mà không thêm kim loại nhồi và phải được hoàn thiện nóng.
Điều kiện giao hàng:
Các ống được cung cấp trong tình trạng hoàn thành nóng.
| Thiết kế | Thành phần hóa học (phân tích chậu) | Máy móc | ||||||
| Cmax. | Simax. | Mnmax. | Pmax. | Smax. | Remin. | Rmmin. | Amin. | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| LƯU Ý Việc hàn ống của các loại này không đòi hỏi các kỹ thuật đặc biệt nhưng cần phải cẩn thận và hàn nên được thực hiện theo hướng dẫn được đưa ra trong tiêu chuẩn Anh thích hợp cho hàn, ví dụ BS 5135. a Nếu sử dụng thép vòm hoặc thép bán chết cho lớp 2, hàm lượng cacbon có thể tăng lên 0,19%, và nếu được sử dụng cho lớp 3, lên 0,23%. có thể được thêm vào loại này theo lựa chọn của nhà sản xuất. | ||||||||
| Kích thước của các ống thép hàn nóng hoàn thành | ||||||
| Bên ngoài | Danh hiệu HFW 2 và 3 | Danh hiệu HFW 4 và 5 | ||||
| Độ dày | Độ dày | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| LƯU Ý Đối với các tính chất cắt ngang bao gồm khối lượng trên đơn vị chiều dài,xem phụ lục B của BS 6323-1:1982 | ||||||
Kiểm tra
Xét nghiệm làm phẳng
Xét nghiệm uốn cong (toàn bộ ống)
| Khoảng cách giữa các tấm để thử phẳng | |
| Định danh | Khoảng cách giữa các tấm |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
Các ấn phẩm tham khảo:
BS 3602-1Ống và ống thép cọ không may cho mục đích áp lực: thép carbon và carbon mangan với các tính chất nhiệt độ cao nhất định
BS 3602-1, Rụng hàn điện và ống hàn cảm ứng liền mạch
BS 3602-2, Các ống hàn cung chìm
BS 3603Ưu điểm cho các đường ống thép và ống thép cho mục đích áp lực: thép carbon và hợp kim với các tính chất nhiệt độ thấp được chỉ định
BS3604,Thông số kỹ thuật cho các đường ống thép và ống thép cho mục đích áp lực: thép hợp kim ferritic với các tính chất nhiệt độ cao được chỉ định.
BS3605Ống thép không gỉ austenitic và ống thép không gỉ cho mục đích áp suất
BS4360, Thông số kỹ thuật cho thép cấu trúc có thể hàn
BS4848, Các phần thép cấu trúc cán nóng
BS4848-2,Các phần rỗng
BS5135, hàn cung kim loại của thép cacbon và cacbon mangan
BS6323, Thông số kỹ thuật cho các ống thép liền mạch và hàn cho mục đích ô tô, cơ khí và kỹ thuật chung
BS6323-1, Yêu cầu chung
-
