| Tên thương hiệu: | TORICH |
| Số mẫu: | SAE J524 |
| MOQ: | 5 tấn |
| giá bán: | USD 600-1200 ton |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
| Khả năng cung cấp: | 60000 tấn mỗi năm |

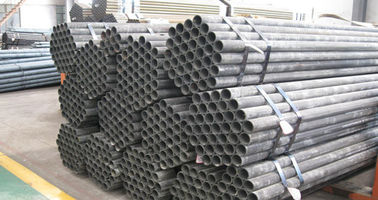

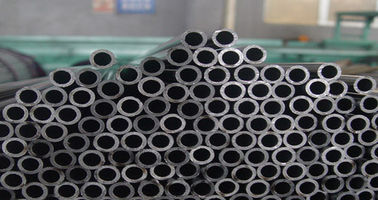

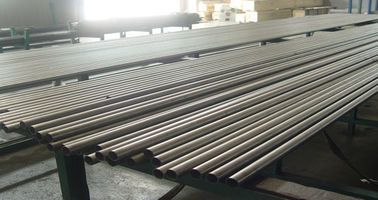

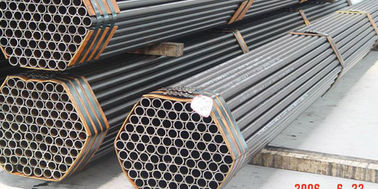

SAE J524 ống thép chính xác kéo lạnh liền cho xe có chứng nhận ISO 9001
Chi tiết nhanh:
Tiêu chuẩn: SAE J524 ống thép liền mạch
J524 Bụi thép carbon thấp liền mạch được sơn để uốn cong và bốc cháy
SAE J524 ống thép chính xác kéo lạnh liền cho xe
Phạm vi kích thước:
6-88.9mm.
W.T.:1-15mm
L: Theo đơn đặt hàng của khách hàng
Ứng dụng:để uốn cong và bốc cháy các bộ phận ô tô
Sản xuất:
Các ống là kích thước kéo lạnh và sau khi hình thành phải được lò sưởi theo cách để tạo ra sản phẩm hoàn thiện
đáp ứng yêu cầu của SAE J524 và yêu cầu của khách hàng.
Kích thước và dung nạp
| Bảng 1 - Khả năng dung nạp đường kính bên ngoài của ống | |||||||
| OD đường ống danh nghĩa mm | Độ khoan dung ± mm | ||||||
| Tối đa là 25.4 | 0.10 | ||||||
| Hơn 25,4 đến 38,1 bao gồm | 0.15 | ||||||
| Hơn 38,1 đến 50,8 bao gồm | 0.20 | ||||||
| Hơn 50,8 đến 88,9 bao gồm | 0.25 | ||||||
| Độ khoan dung WT không quá 10% | |||||||
Vật liệu:
Bơm được làm từ thép carbon thấp xác nhận thành phần hóa học sau.
| Bảng 2 - Yêu cầu hóa học | |||||||
| Nguyên tố | % | ||||||
| Carbon | 0.18 tối đa | ||||||
| Mangan | 0.30 đến 0.60 | ||||||
| Phosphpris | 0.040 tối đa | ||||||
| Lưu lượng | 0.050 tối đa | ||||||
Các đặc tính cơ khí:
Các ống hoàn thành có tính chất cơ học của bảng sau:
| Bảng 3 - Đặc tính cơ khí | |||||||
| Tính chất | Giá trị | ||||||
| Năng lượng, phút. | 170 Mpa | ||||||
| Ultimate Strenth, phút | 310 Mpa | ||||||
| Chiều dài trong 50mm, phút | 30% | ||||||
| Độ cứng (Rockwell B),max | 65.00 | ||||||
Chất lượng:
Chiều dài của ống hoàn thành là khá thẳng và có đầu mịn mà không có râu.
Bụi không có vảy và khiếm khuyết gây hại và có kết thúc như người thợ.
Các khiếm khuyết bề mặt như dấu vết xử lý, dấu vết đúc hoặc hố nông không được coi là gây hại
khiếm khuyết với điều kiện các khiếm khuyết nằm trong phạm vi dung sai được chỉ định đối với đường kính và độ dày tường.
Việc loại bỏ những khiếm khuyết bề mặt như vậy không cần thiết.
Yêu cầu về hiệu suất:
Các ống hoàn thành đáp ứng đầy đủ các thử nghiệm hiệu suất sau đây trong SAE J1677
Các ấn phẩm của SAE về các tiêu chuẩn liên quan:
SAE J409 Phân tích sản phẩm - Sự thay đổi cho phép từ Phân tích hóa học cụ thể của nhiệt hoặc đúc
Dầu đúc thép
SAE J1677 Kiểm tra và thủ tục cho ống thép và đồng niken
Các phụ kiện ống thủy lực SAE J514
SAE J533 Đèn lửa cho ống
SAE J1065 Áp suất làm việc tham chiếu bình thường cho ống thủy lực thép
SAE J1453 Thiết bị - O Ring Face Seal
SAE J2551 Thực hành khuyến cáo cho các ứng dụng ống kim loại dẫn chất lỏng
SAE J2592 ống thép cacbon cho sử dụng chung - Hiểu thử nghiệm không phá hủy cho cacbon
Bụi thép
SAE J2658 Các bộ phận dẫn đường ống kim loại cho năng lượng chất lỏng và sử dụng chung - Phương pháp thử nghiệm
cho các bộ phận ống kim loại điện thủy lực
Các ấn phẩm của ASTM:
ASTM A513 Bụi than và thép hợp kim hàn điện
Thông số kỹ thuật tiêu chuẩn ASTM A519 cho ống cơ khí carbon và thép hợp kim liền mạch
Tiêu chuẩn ASTM A450/ A-450M về các yêu cầu chung cho carbon, hợp kim ferritic và
Bụi thép hợp kim austenit
ISO ấn phẩm:
ISO 3304 ống thép chính xác kết thúc đơn giản không may, điều kiện kỹ thuật để giao hàng
ISO 5598 Hệ thống và thành phần năng lượng chất lỏng - Từ vựng
ISO 8434-2 Các kết nối ống kim loại cho năng lượng chất lỏng và sử dụng chung - Phần: 2 37° Flare fittings
ISO 8434-3 Các kết nối ống kim loại cho năng lượng chất lỏng và sử dụng chung - Phần 3: Phụ kiện ORFS
ISO 10583 Năng lượng chất lỏng thủy lực - Phương pháp thử nghiệm cho các kết nối ống
ISO 10763 Năng lượng chất lỏng thủy lực - ống thép kết thúc đơn giản, không may và hàn - Kích thước và
áp suất hoạt động danh nghĩa.
