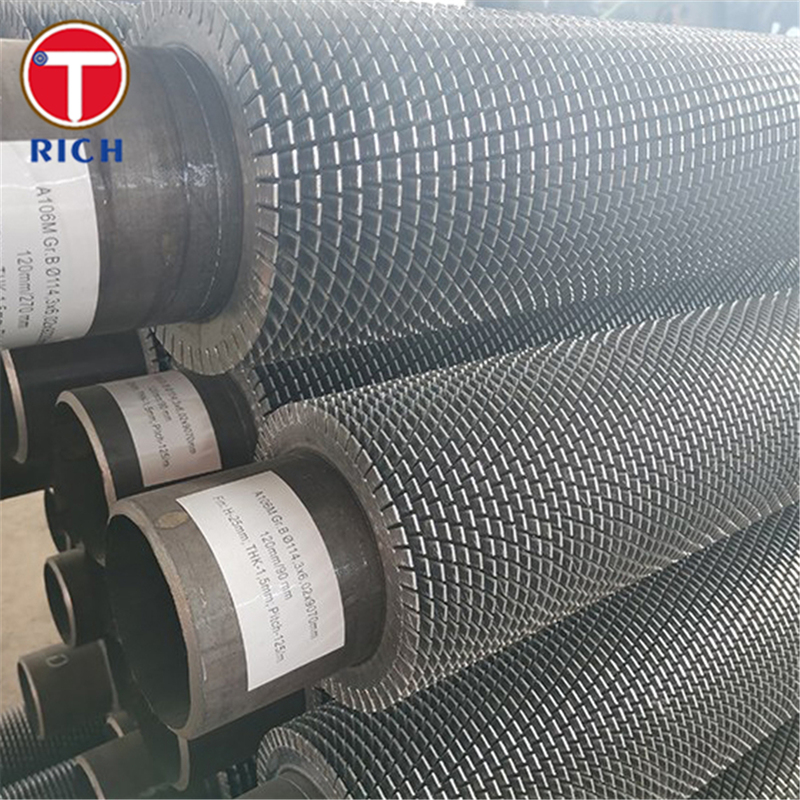

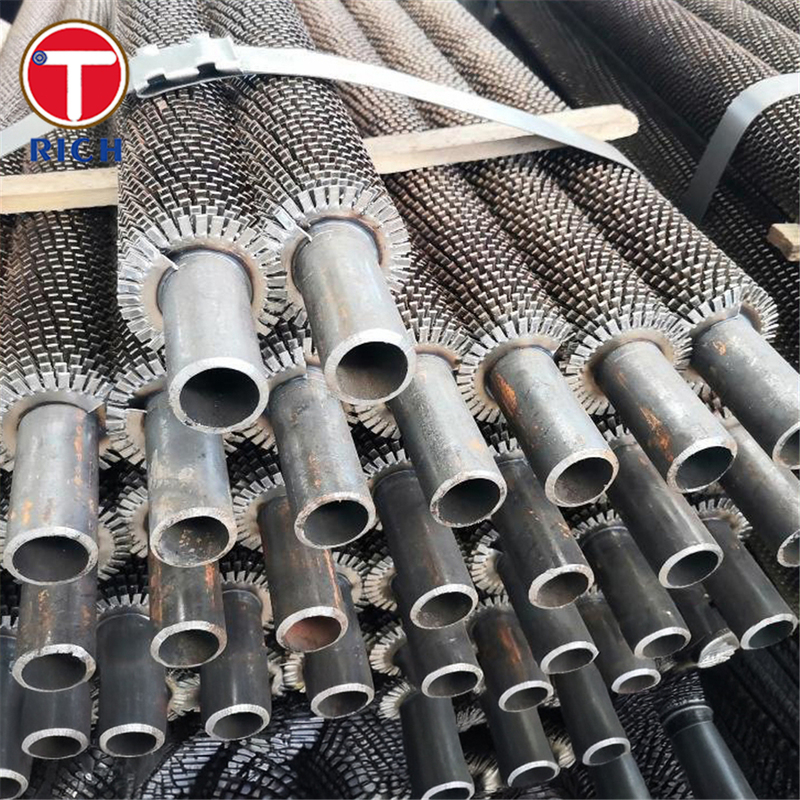

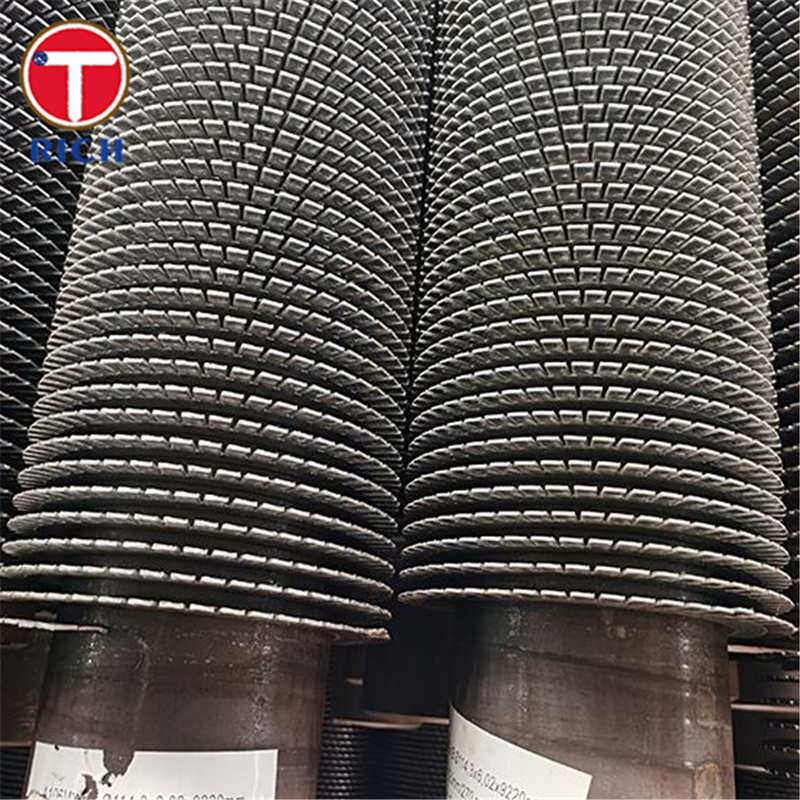

Ống cánh xoắn cho bộ trao đổi nhiệt công nghiệp với hiệu suất truyền nhiệt cao và liên kết cánh chắc chắn
Chi tiết sản phẩm
Ống cánh xoắn bộ trao đổi nhiệt công nghiệp
,Ống cánh xoắn hiệu quả truyền nhiệt cao
,Ống cánh xoắn liên kết cánh chắc chắn
Ống có cánh xoắn hàn ống lượn răng cưa cho bộ trao đổi nhiệt công nghiệp
Vật liệu
Ống có cánh xoắn, còn được gọi là Ống có cánh lượn răng cưa hàn, là một loại bộ phận truyền nhiệt tăng cường được tạo ra bằng cách hàn các cánh xoắn lên bề mặt của ống cơ sở. Ống cơ sở thường được sản xuất từ thép carbon, thép không gỉ hoặc thép hợp kim, trong khi các cánh thường được làm từ cùng vật liệu hoặc vật liệu tương thích. Các cánh được quấn xoắn và hàn lên bề mặt bên ngoài của ống để tăng hiệu quả truyền nhiệt trong bộ trao đổi nhiệt làm mát bằng không khí, nồi hơi và bộ tản nhiệt công nghiệp.
Thông số kỹ thuật
-
Vật liệu ống cơ sở:Thép carbon, thép không gỉ hoặc thép hợp kim (ASTM A179, A213, A333, v.v.)
-
Vật liệu cánh:Thép carbon, thép không gỉ hoặc thép hợp kim
-
Loại cánh:Cánh răng cưa xoắn (liên tục hoặc phân đoạn)
-
Chiều cao cánh:8–16 mm
-
Độ dày cánh:0.8–1.5 mm
-
Bước cánh:2.5–10 mm
-
Đường kính ngoài ống:19–63.5 mm
-
Độ dày thành ống:2–5 mm
-
Gắn cánh:Hàn điện trở tần số cao
-
Chiều dài:Lên đến 15 mét (tùy chỉnh)
Các tính năng chính
-
Hiệu quả truyền nhiệt cao:Thiết kế cánh răng cưa tạo ra sự nhiễu loạn trong luồng không khí, cải thiện hiệu suất truyền nhiệt tổng thể.
-

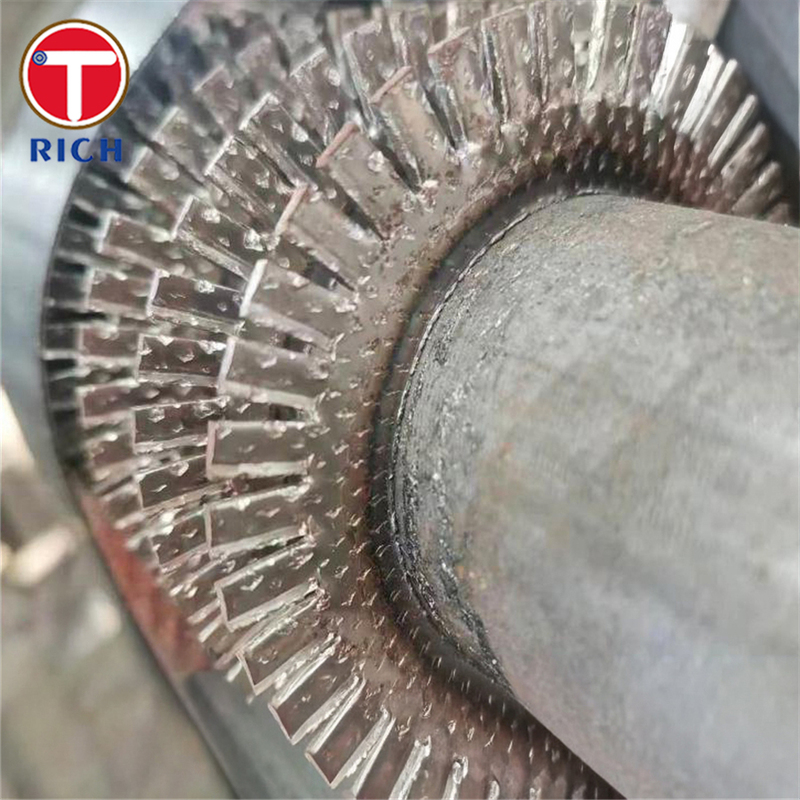

Liên kết cánh chắc chắn:Quá trình hàn tần số cao đảm bảo liên kết luyện kim tuyệt vời giữa các cánh và ống cơ sở, đảm bảo tuổi thọ lâu dài trong điều kiện chu kỳ nhiệt.
-
Khả năng chống ăn mòn và oxy hóa:Thích hợp cho môi trường khí nhiệt độ cao và ăn mòn.
-
Thiết kế tùy chỉnh:Kích thước cánh, bước và vật liệu có thể được điều chỉnh cho các ứng dụng công nghiệp cụ thể.
-
Độ bền:Độ bền cơ học tuyệt vời để chịu được rung động, giãn nở nhiệt và chu kỳ co lại.
Ưu điểm của chúng tôi
Từ góc độ của một nhà sản xuất chuyên nghiệp, chúng tôi tập trung vào một số khía cạnh chính mà khách hàng quan tâm nhất:
-
Hàn chính xác và kiểm soát độ thẳng:
Dây chuyền hàn tần số cao tiên tiến của chúng tôi đảm bảo độ đồng nhất liên kết cánh-ống, với độ thẳng của ống được kiểm soát trong khoảng ±1 mm/m và biến dạng tối thiểu. -
Độ chính xác về kích thước và dung sai:
Dung sai đường kính ngoài ống được duy trì trong khoảng ±0.5%, và độ chính xác bước cánh nằm trong khoảng ±0.2 mm, đảm bảo tính đồng nhất trao đổi nhiệt tối ưu. -
Tuổi thọ sử dụng kéo dài:
Chúng tôi sử dụng thử nghiệm siêu âm và dòng điện xoáy để đảm bảo tính toàn vẹn của mối hàn, kéo dài đáng kể tuổi thọ sản phẩm so với ống có cánh thông thường. -
Chứng nhận vật liệu và khả năng truy xuất nguồn gốc:
Mỗi lô vật liệu đều có khả năng truy xuất nguồn gốc đầy đủ theo tiêu chuẩn ISO 9001, đảm bảo tuân thủ các thông số kỹ thuật ASTM/EN/JIS. -
Các tùy chọn bảo vệ chống ăn mòn:
Các phương pháp xử lý bề mặt tùy chọn như mạ kẽm, phủ nhôm hoặc sơn epoxy có sẵn để tăng cường khả năng chống ăn mòn.
Thành phần hóa học (So sánh các loại điển hình)
| Cấp | Tiêu chuẩn | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0.10 | 0.30 | 0.40–0.70 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A213 T11 | ASTM | 0.10–0.20 | 0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.00–1.50 | 0.40–0.65 | 0.44–0.65 |
| ASTM A213 TP304 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| ASTM A213 TP316 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| ASTM A333 Gr.6 | ASTM | ≤0.30 | 0.10–0.35 | 0.29–1.06 | ≤0.025 | ≤0.025 | — | — | — |
Tính chất cơ học
| Cấp | Độ bền kéo (MPa) | Độ bền chảy (MPa) | Độ giãn dài (%) | Độ cứng (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
Tiêu chuẩn áp dụng
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
GOST: GOST 8732 / 8734
Lĩnh vực ứng dụng
Ống có cánh xoắn hàn được sử dụng rộng rãi trong bộ trao đổi nhiệt công nghiệp để làm mát bằng không khí, sưởi ấm bằng khí và hệ thống thu hồi năng lượng.
Các ứng dụng cụ thể:
-
Nhà máy điện: Bộ gia nhiệt không khí, bộ tiết kiệm và bộ ngưng tụ.
-
Ngành công nghiệp hóa dầu: Bộ làm mát khí quy trình, thiết bị thu hồi nhiệt.
-
Nhà máy lọc dầu: Bộ làm mát cánh không khí, máy phát hơi thu hồi nhiệt (HRSG).
-
Nhà máy thép và luyện kim: Thu hồi nhiệt thải khí thải.
-
HVAC và Làm lạnh: Bộ ngưng tụ và thiết bị bay hơi làm mát bằng không khí công nghiệp.
Hỏi: Bạn là công ty thương mại hay nhà sản xuất?
Trả lời: nhà sản xuất, cũng có thể làm thương mại.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
Trả lời: Nói chung, là 10-15 ngày nếu hàng hóa có trong kho, hoặc là 30-40 ngày nếu hàng hóa không có trong kho,
nó tùy theo số lượng.
Hỏi: Bạn có cung cấp mẫu không? nó miễn phí hay thêm?
Trả lời: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
Hỏi: Điều khoản thanh toán của bạn là gì?
Trả lời: Thanh toán=2000USD, trả trước 30% T/T, số dư trước khi giao hàng.
Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
-
