L Fin ống đồng hợp kim thép xoắn ốc vết thương không may Fin ống cho máy trao đổi nhiệt không khí

Mô tả vật liệu

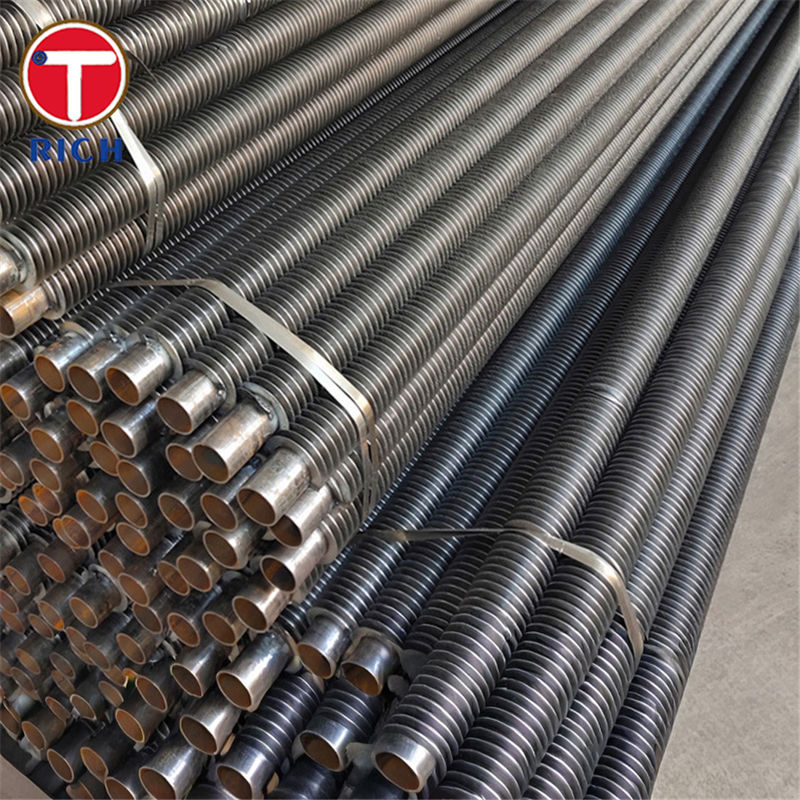

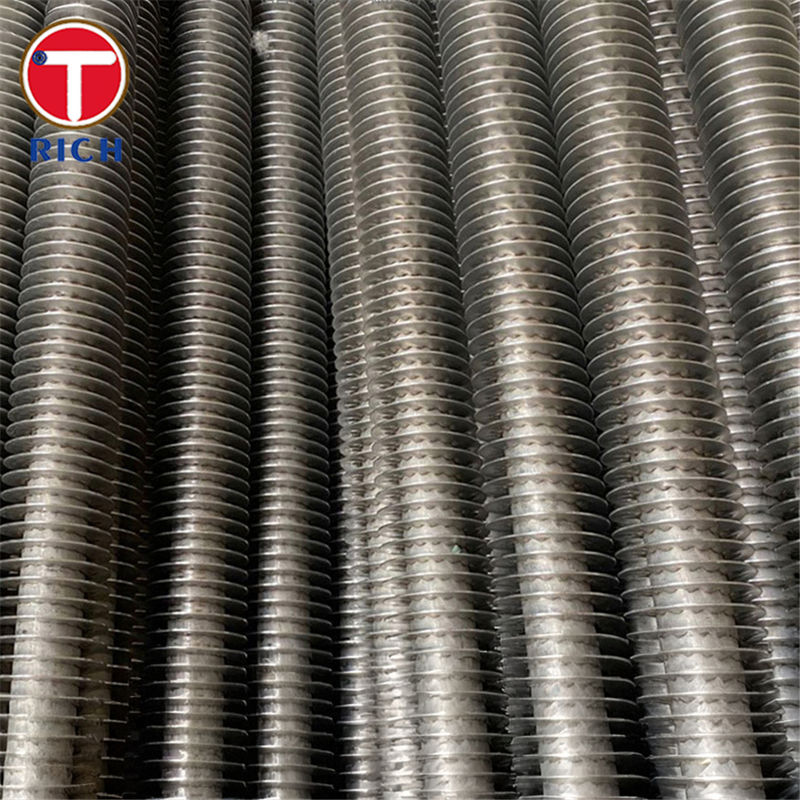

Sản phẩm này là một ống vây xoắn ốc loại L được xây dựng trên ống nồi thép hợp kim Cr Mo / ống trao đổi nhiệt liền mạch.EN 10216-2 13CrMo4-5, JIS G3462 STBA22 hoặc GB 5310 12Cr1MoVG, tất cả đều được thiết kế cho dịch vụ chịu áp suất nhiệt độ cao trong nồi hơi và bộ trao đổi nhiệt làm mát bằng không khí.

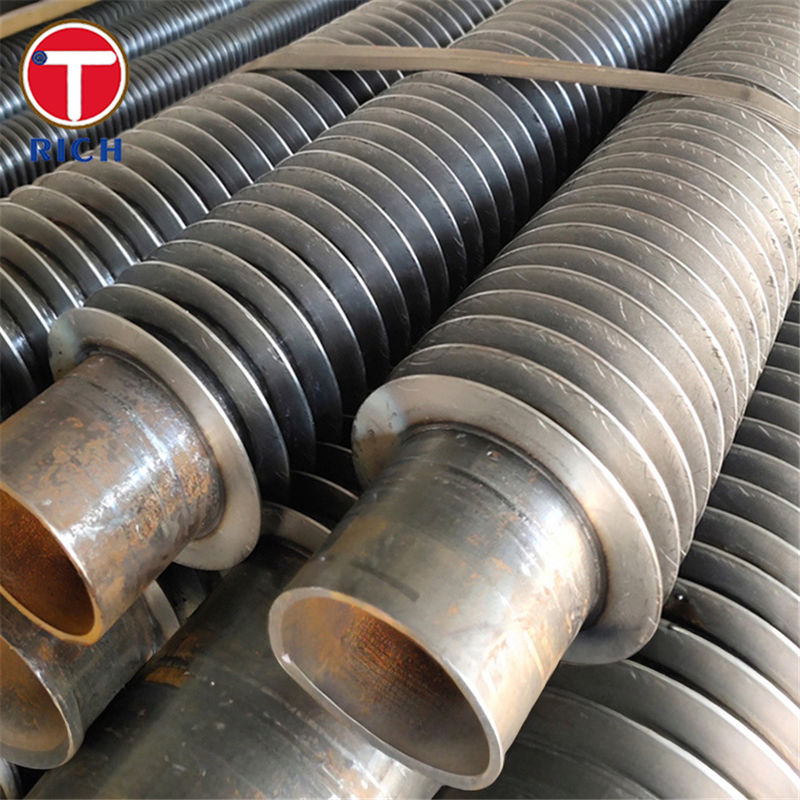

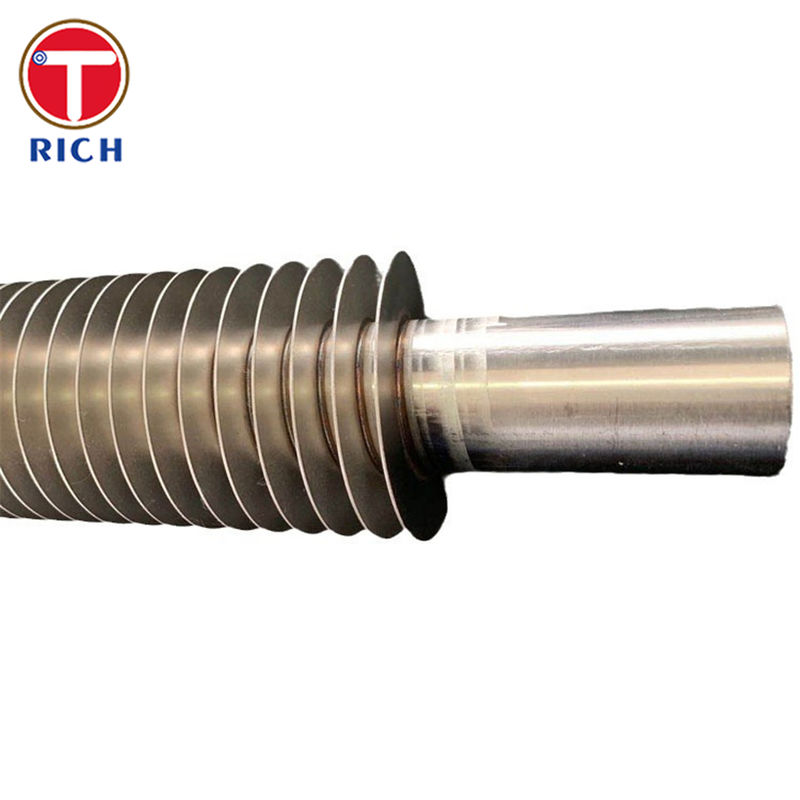

Dải vây nhôm hoặc đồng được hình thành lạnh thành một hồ sơ L và cuộn theo đường xoắn ốc dưới căng xung quanh ống thép hợp kim để vây foot được nhấn chặt vào bề mặt ống,cung cấp một vây xoắn ốc liên tục với tiếp xúc nhiệt tốt và bảo vệ một phần tường ống khỏi ăn mòn môi trường xung quanh.

Thông số kỹ thuật

Bụi cơ sở

• Các tùy chọn vật liệu (không may, thép hợp kim):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 đến EN 10216-2

  • JIS: STBA22 đến JIS G3462

  • GB: 12Cr1MoVG đến GB/T 5310

• Đường kính bên ngoài: khoảng 16 ′′50.8 mm (5⁄8′′2′′)

• Độ dày tường: phụ thuộc vào ứng dụng, thường là 2 ̊8 mm đối với máy làm mát không khí

Địa hình vây(cây vây kiểu L điển hình)

• Loại vây: L-foot, vòng xoắn ốc

• Vật liệu vây: dải nhôm hoặc đồng

• Chiều cao vây: lên đến khoảng 16,5 mm

• Độ dày vây: ~ 0,4 ≈ 0,6 mm (≈ 0,015 ≈ 0,020 ")

• Độ cao của vây: từ khoảng 2,1 mm (≈12 FPI) trở lên, tối ưu hóa cho mỗi nhiệm vụ

Phạm vi hoạt động

• Được thiết kế để sử dụng ở phía trên không, nơi nhiệt độ vây thường lên đến khoảng 150 ∼ 230 °C, tùy thuộc vào vật liệu vây và nhiệm vụ

• Các loại ống hợp kim cơ bản hỗ trợ nhiệt độ kim loại cao hơn nhiều ở phía chất lỏng, phù hợp với các tiêu chuẩn nồi hơi / ống áp suất của họ (thường là lớp 500-580 ° C cho thép Cr Mo trong sử dụng mã).

Các đặc điểm chính

1. Mật độ bề mặt chuyển nhiệt cao

   • Vòng vây xoắn ốc liên tục tăng đáng kể diện tích bề mặt bên ngoài, cho phép công suất nhiệt tương tự với ít ống hơn nhiều và gói máy làm mát không khí nhỏ hơn so với ống trần.

2. Tiếp xúc nhiệt từ vây đến ống hiệu quả

   • Hàm học vây chân L và căng dây chuyền nhấn chân vây vững chắc vào bề mặt ống, giảm thiểu sức đề kháng nhiệt tiếp xúc và thúc đẩy chuyển nhiệt đồng đều dọc theo chiều dài ống đầy đủ.

3. Lõi thép hợp kim cho dịch vụ áp suất nhiệt độ cao

   • Các loại ống hợp kim CrMo như T11, T22, 13CrMo4-5, STBA22 và 12Cr1MoVG cung cấp độ bền cao chống vỡ,Kháng oxy hóa tốt và khả năng hàn cho lò nung và dịch vụ trao đổi nhiệt làm mát bằng không khí.

Lợi ích của chúng ta

Dưới đây là một số mối quan tâm mà người mua ống có vây làm mát bằng không khí thường nêu lên và cách sản phẩm này được định vị để giải quyết chúng.

1¢ Các vây sẽ giữ chặt trong nhiệt độ và bắt đầu ¢ dừng chu trình?

• L-foot căng-vây vây sử dụng kiểm soát dây chuyền căng để chân vây được ngồi vững chắc trên bề mặt ống, duy trì tiếp xúc trong chu kỳ nhiệt độ bình thường.

• Đối với lõi thép hợp kim, chúng tôi phù hợp với vật liệu vây và nhiệt độ thiết kế: Loại L được sử dụng khi nhiệt độ tường vây ở trong phạm vi vừa phải (khoảng 150 ~ 230 ° C) và sốc nhiệt không nghiêm trọng.Đối với điều kiện khắc nghiệt hơn, chúng tôi có thể tư vấn về các loại vây thay thế (LL / KL / nhúng) dựa trên cùng một hợp kim Cr Mo.

2. “L-type có phải là sự cân bằng hiệu suất và chi phí phù hợp cho máy làm mát không khí của tôi?

• Các ống có vây loại L là một trong những giải pháp vây xoắn ốc hiệu quả nhất về chi phí,thường được chọn khi ngân sách và diện tích bề mặt cho mỗi chi phí là chìa khóa và nhiệt độ hoạt động nằm trong phạm vi máy làm mát không khí điển hình hơn là công việc lò cực đoan.

• Bằng cách tăng diện tích bên ngoài, một ống có vây duy nhất có thể thay thế nhiều ống trần, giảm kích thước gói, sức mạnh quạt, thép cấu trúc và tổng thể dự án CAPEX trong khi duy trì công suất nhiệt cần thiết.

3¢ Làm thế nào để xử lý ăn mòn và tuổi thọ trong máy làm mát không khí ngoài trời?

• Bụi lõi thép hợp kim cung cấp khả năng chống oxy hóa ở nhiệt độ cao và ăn mòn ở phía hơi nước; ở phía không khí,vây chân L bảo vệ một phần tường ống khỏi tiếp xúc trực tiếp với khí quyển.

• Các vật liệu vây (aluminium hoặc đồng) và bề mặt kim loại hóa hoặc phủ tùy chọn có thể được chọn phù hợp với không khí ven biển, công nghiệp hoặc ăn mòn nhẹ.Nơi không khí ẩm ướt hoặc khí quyển hung hăng chiếm ưu thế, chúng ta có thể chuyển sang LL/KL finning hoặc thép không gỉ cơ sở ống/fin kết hợp cho tuổi thọ dài hơn.

4. ¢ Liệu vật liệu ống có đáp ứng các yêu cầu về mã và khả năng truy xuất lại của tôi? ¢

• Chúng tôi cung cấp ống hợp kim Cr Mo trong các lớp bình thường nồi hơi / trao đổi nhiệt: ASTM A213 T11 / T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 và GB / T 5310 12Cr1MoVG,với giấy chứng nhận thử nghiệm máy theo EN 10204 (thường là 3.1) và khả năng truy xuất đầy đủ số lượng nhiệt.

• Kiểm tra không phá hoại (điện xoáy hoặc siêu âm), kiểm tra thủy tĩnh và kiểm tra kích thước có thể được chỉ định để phù hợp với kế hoạch chất lượng của khách hàng cho dịch vụ trao đổi nhiệt làm mát bằng không khí quan trọng.

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn áp dụng

ASTM / ASME

• ASTM A213 / ASME SA213 ?? Ống nung, lò sưởi và ống trao đổi nhiệt hợp kim ferit và austenit không may (ví dụ: T11, T22).

EN (Châu Âu)

• EN 10216-2 Ống thép không may cho các mục đích áp lực, thép không hợp kim và hợp kim với các tính chất nhiệt độ cao nhất định (13CrMo4-5).

• EN 10028-2 / EN 10222-2 Các sản phẩm phẳng và đúc với các tính chất nhiệt độ cao được chỉ định, được sử dụng để kết hợp đầu và bộ thu.

JIS (Nhật Bản)

• JIS G3462 Ống thép hợp kim cho nồi hơi và trao đổi nhiệt (STBA22 và các loại liên quan).

GB (Trung Quốc)

• GB/T 5310 ¢ Rô thép liền mạch và ống cho nồi hơi áp suất cao (bao gồm 12Cr1MoVG và các loại CrMo liên quan).

GOST (tương đương Nga / CIS)

• GOST 5520 và các tiêu chuẩn liên quan cho thép nồi hỗn hợp như 12KHM / 12Kh1MF, được chấp nhận rộng rãi tương đương với EN 13CrMo4-5 trong dịch vụ áp suất nhiệt độ cao.

Các lĩnh vực ứng dụng

Phạm vi ứng dụng chung
Các ống vây xoắn ốc thép hợp kim loại L được sử dụng trong máy trao đổi nhiệt làm mát bằng không khí và khí thành chất lỏng, trong đó một chất lỏng quá trình nóng bên trong ống được làm mát bởi không khí xung quanh hoặc khí quá trình ở phía vây.Chúng đặc biệt phổ biến ở những nơi nước khan hiếm hoặc đắt tiền và máy làm mát không khí được ưu tiên hơn máy làm mát nước vỏ và ống.

Các ngành và vị trí điển hình trong hệ thống

• Sản xuất điện (năng lượng nhiệt, hạt nhân, địa nhiệt)

  • Máy làm mát bằng không khí và các gói ống có vây để làm ngưng tụ hơi nước

  • Máy sưởi trước khí nồi hơi và cuộn máy tiết kiệm

  • Máy làm mát hydro và máy làm mát dầu bôi trơn (phía không khí)

• Các nhà máy dầu khí và hóa dầu

  • Máy làm mát vây không khí cho máy nén, khử nước khí và đơn vị phân chia

  • Máy gia cố trên cao và máy làm mát sản phẩm trong nhà máy lọc dầu

  • Máy làm mát khí-không khí và chất lỏng-không khí trên các hệ thống và tiện ích bốc lửa

• Các nhà máy hóa chất và phân bón

  • Máy làm mát không khí quy trình trong các đơn vị amoniac, urea và axit nitric

  • Máy làm mát phục hồi nhiệt trong các nhà máy oxy hóa và polymer

• HVAC, sấy khô và ngành công nghiệp chung

  • Vòng cuộn ống có vây trong các đơn vị xử lý không khí lớn và HVAC công nghiệp

  • Máy sưởi không khí cho máy sấy phun, lò và máy sấy khô khí quá trình

  • Máy trao đổi ống vây nhỏ gọn trong thiết bị OEM và máy làm mát đóng gói
