KL Fin Tube với thiết kế L-Footed với hiệu quả truyền nhiệt cao và chống ăn mòn
Chi tiết sản phẩm
Ống cánh KL chân L khía
,Ống cánh tản nhiệt hiệu quả truyền nhiệt cao
,Bụi trao đổi nhiệt chống ăn mòn

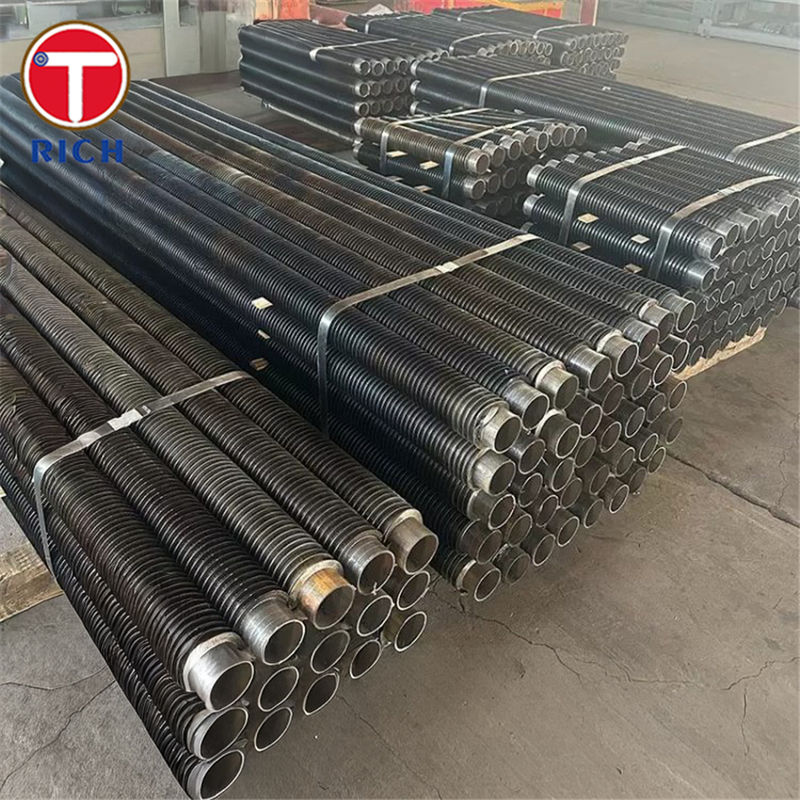

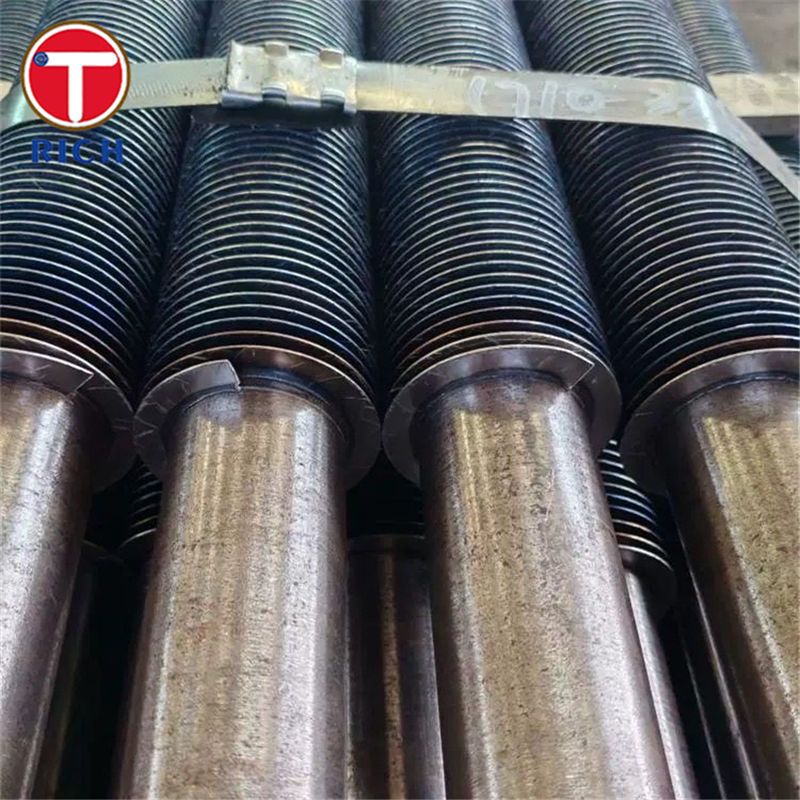

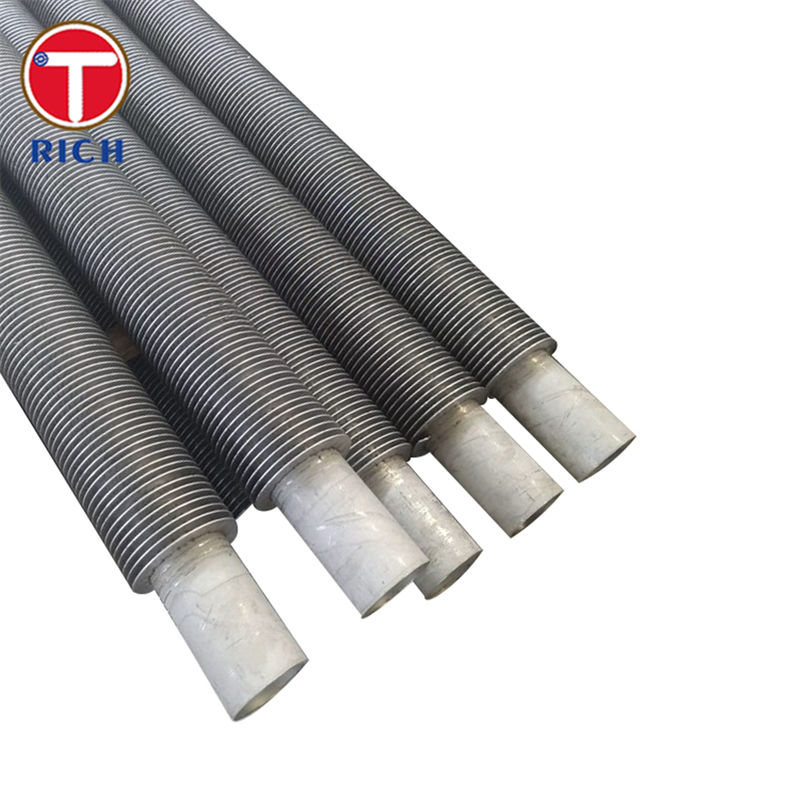

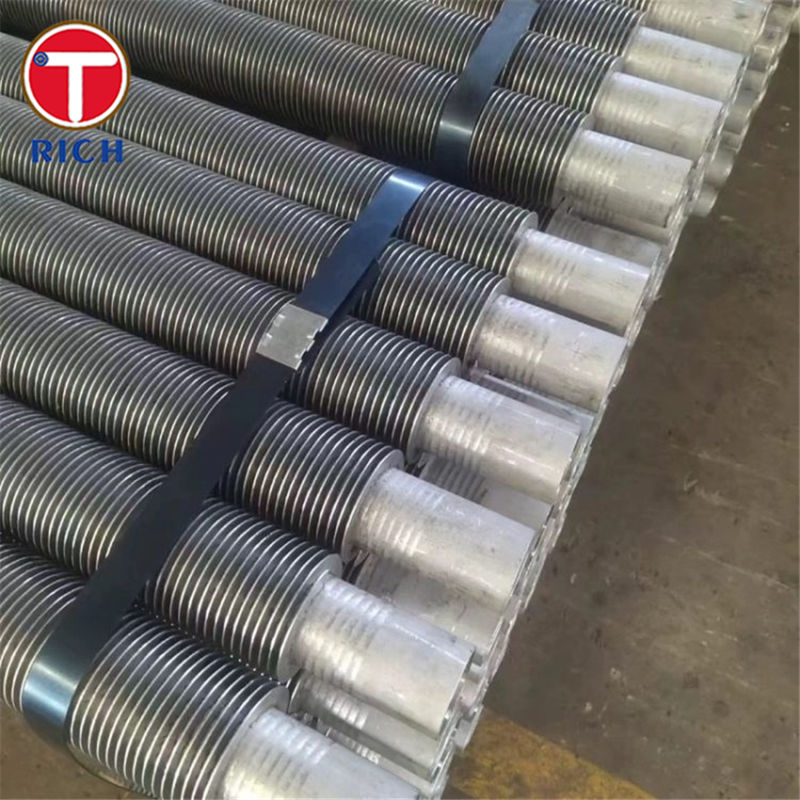

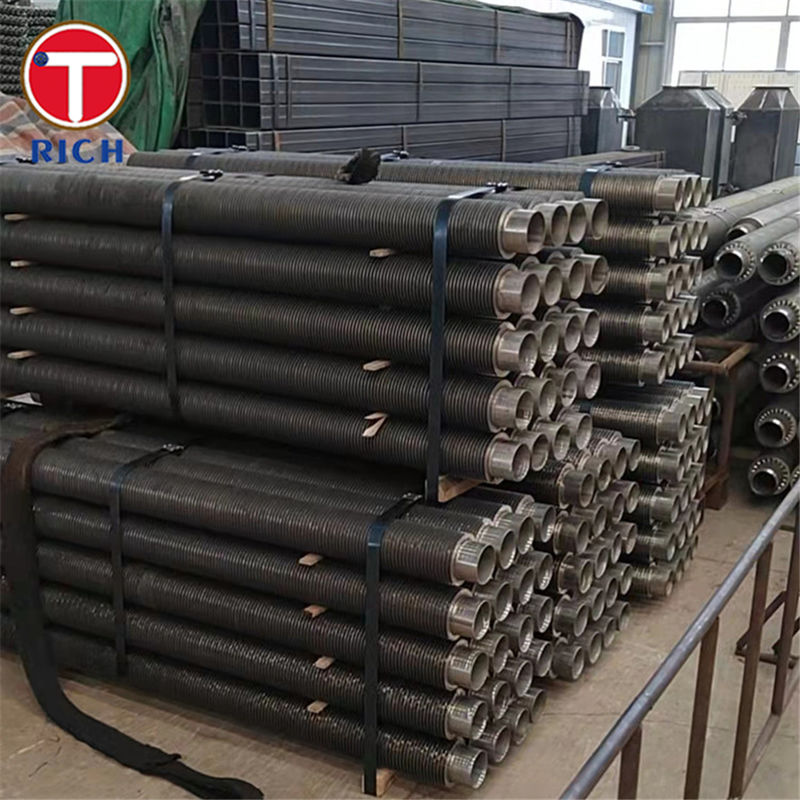

KL Fin Tube (KL Type Knurled L-Footed Fined Tube cho máy trao đổi nhiệt)
Vật liệu / Mô tả sản phẩm
KL fin tube (KL type knurled L-footed fined tube) là một ống có vây bao quanh trong đó một dải vây hình L được cuộn theo đường xoắn ốc vào một ống cơ sở có vây trước.Các knurling và chân L tạo ra một chặt chẽ kết nối cơ học và một khu vực liên lạc kim loại lớn-to-kim loại, cải thiện hiệu quả truyền nhiệt và ổn định liên kết vây so với vây L hoặc LL tiêu chuẩn.
Các vật liệu ống cơ sở điển hình bao gồm thép carbon không may (ASTM A179, A192, A210 hạng A1), thép hợp kim thấp (ASTM A213 T11) và thép không gỉ (ASTM A213 TP304).Các ống vây KL chủ yếu được sử dụng trong máy trao đổi nhiệt làm mát bằng không khí, máy làm mát khí và các gói vây nhỏ gọn trong các nhà máy điện, hóa dầu và chế biến khí.
Thông số kỹ thuật
Bụi cơ sở
-
Đường kính bên ngoài: khoảng 12,7 ′′ 50,8 mm (1⁄2 " ′′ 2 ")
-
Độ dày tường: thông thường ≥ 1,65 mm, theo áp suất thiết kế và mã
-
Vật liệu (ví dụ): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Địa hình vây
-
Chiều cao vây: khoảng 820 mm
-
Độ dày vây: khoảng 0,3 ∼ 0,8 mm
-
Độ cao của vây: khoảng 812 vây trên mỗi inch
-
Vật liệu vây: nhôm hoặc đồng
Phạm vi nhiệt độ
-
Giới hạn thiết kế trên bình thường trong dịch vụ làm mát không khí: khoảng 250 °C, tùy thuộc vào hợp kim ống, vật liệu vây và mã thiết kế.
Các đặc điểm chính
-
Liên kết mạnh giữa vây và ống với ống cơ sở cong và vây chân L
-
Hiệu suất chuyển nhiệt cao do khu vực tiếp xúc kim loại lớn
-
Chống tốt cho chu kỳ nhiệt và rung động
-
Sự kết hợp linh hoạt của các vật liệu ống và vây để phù hợp với quá trình
Lợi ích của chúng ta
-
Chu trình nhiệt và nới lỏng vây
Các ống vây KL giữ cho vây bị khóa cơ học vào bề mặt ống xoắn, duy trì hiệu suất sau khi bắt đầu lặp đi lặp lại và chu kỳ nhiệt độ. -
Sự ăn mòn và lựa chọn vật liệu
Chúng tôi so sánh chất lượng ống với dịch vụ:-
ASTM A179 / A192 / A210 Gr A1 cho các nhiệm vụ sạch hoặc ăn mòn nhẹ
-
ASTM A213 T11 cho khí khói nhiệt độ cao hơn hoặc ăn mòn nhẹ
-
ASTM A213 TP304 và các tùy chọn không gỉ khác hoặc Cu?? Ni cho môi trường hung hăng hơn
-
-
Bị bẩn và làm sạch
Chiều cao và độ cao của vây được chọn để các gói có thể được làm sạch bằng không khí, hơi nước hoặc dòng nước mà không làm hỏng vây, giữ cho dung lượng ổn định trong suốt thời gian sử dụng của bộ trao đổi. -
Chi phí so với vây ép
ống vây KL cung cấp kết nối mạnh hơn và hiệu suất nhiệt tốt hơn vây L / LL cơ bản, nhưng với chi phí thấp hơn và linh hoạt vật liệu hơn vây ép hoàn toàn trong nhiều ứng dụng. -
Tiêu chuẩn và tài liệu
Các ống cơ sở được sản xuất theo tiêu chuẩn ASTM/ASME, EN, JIS, GOST hoặc GB với báo cáo thử nghiệm vật liệu đầy đủ và khả năng truy xuất để hỗ trợ các mã thiết kế quốc tế.
Thành phần hóa học
| Thể loại | Tiêu chuẩn | C (%) | Si (%) | Mn (%) | Pmax (%) | Smax (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06 ¢0.18 | ≤0.25 | 0.270.63 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A192 | A192 | 0.06 ¢0.18 | ≤0.25 | 0.350.65 | 0.025 | 0.020 | ️ | ️ | ️ |
| ASTM A210 Gr A1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A213 T11 | A213 | 0.05 ¥0.15 | 0.50 ¢1.00 | 0.30 x 0.60 | 0.025 | 0.035 | 1.00 ¥1.50 | 0.44-0.65 | ️ |
| ASTM A213 TP304 | A213 | ≤0.08 | ≤1.00 | ≤2.00 | 0.045 | 0.03 | 18.0 ¢20.0 | ️ | 8.0110 |
Tính chất cơ học
| Thể loại | Tiêu chuẩn | Độ kéo min (MPa) | Tăng năng suất (MPa) | Chiều dài min (%) | Giới hạn độ cứng điển hình |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | khoảng 72 HRB tối đa |
| ASTM A192 | A192 | 325 | 180 | 35 | HB/HRB max được chỉ định |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | theo A210 |
| ASTM A213 T11 | A213 | 415 | 205 ¢220 | 30 | khoảng 85 HRB tối đa |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | khoảng 192 HBW tối đa |
Tiêu chuẩn áp dụng và lĩnh vực ứng dụng
Tiêu chuẩn áp dụng:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; các tiêu chuẩn GOST và GB tương ứng về ống và máy làm mát không khí.
Các lĩnh vực ứng dụng:
-
Sản xuất năng lượng ️ máy ngưng tụ làm mát bằng không khí, máy làm mát khí nồi hơi và cuộn thu hồi nhiệt thải
-
Dầu khí và khí đốt / hóa dầu ️ Máy trao đổi nhiệt làm mát bằng không khí, máy làm mát máy nén, máy tiết kiệm có vây
-
Các máy làm mát khí và các đơn vị phục hồi nhiệt khí thải
-
Các nhà máy hóa chất và phân bón
-
HVAC và làm mát công nghiệp ️ máy làm mát khô và bộ trao đổi nhiệt cuộn
