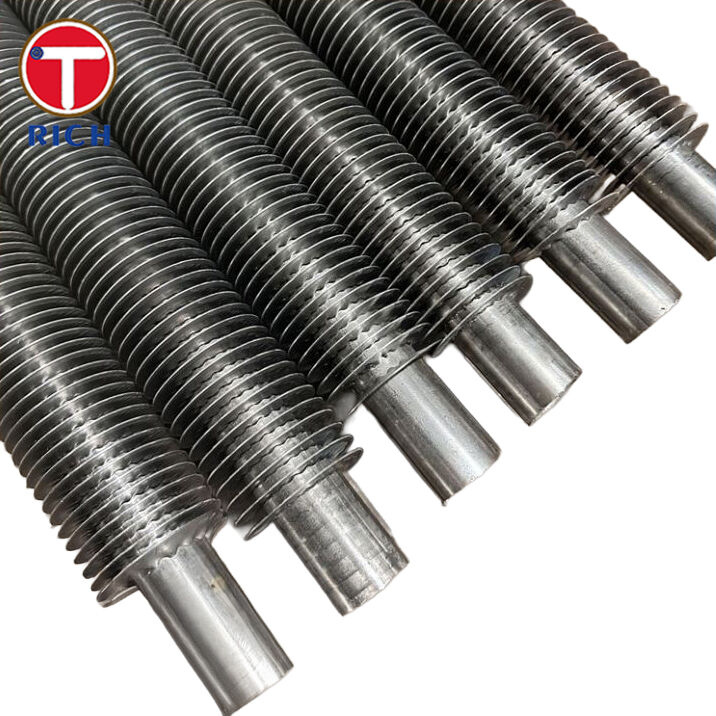

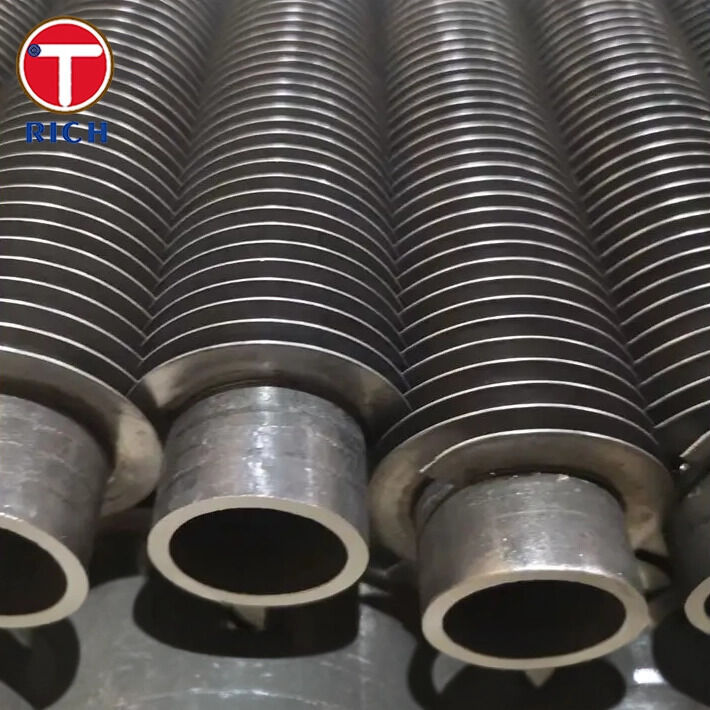

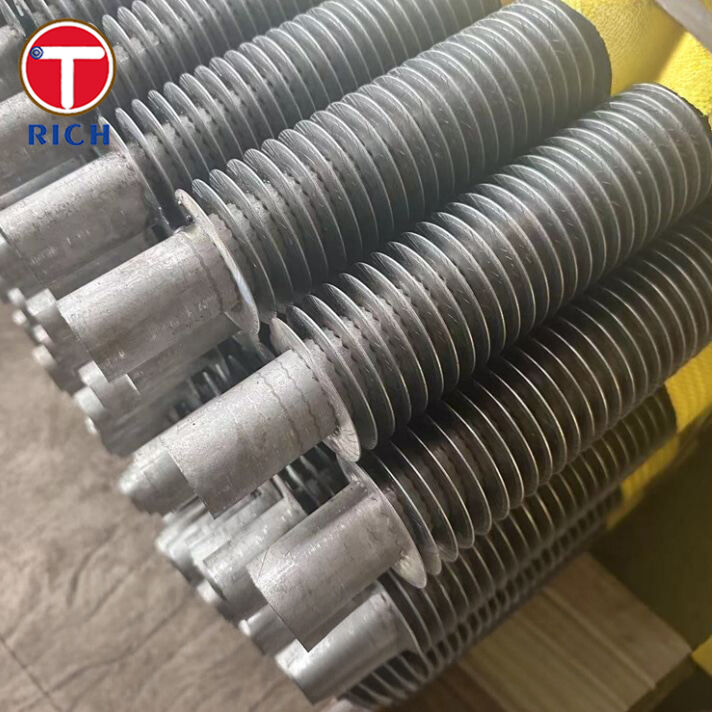

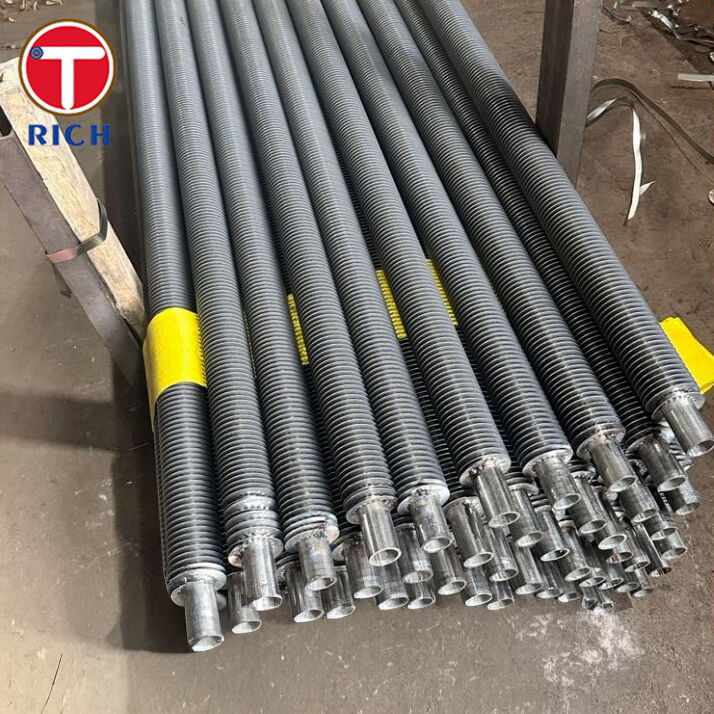

Ống có cánh bằng thép hợp kim L-Foot, quấn căng cho bộ trao đổi nhiệt với khả năng truyền nhiệt tăng cường
Chi tiết sản phẩm
Bụi có vây bằng thép hợp kim
,Ống cánh tản nhiệt quấn căng L-Foot
,Máy trao đổi nhiệt ống có vây
Ống tản nhiệt kiểu L-Foot bằng thép hợp kim, quấn căng cho bộ trao đổi nhiệt
Giới thiệu vật liệu
Sản phẩm là ống tản nhiệt kiểu “L-Foot” được quấn căng, có nghĩa là dải cánh tản nhiệt được tạo hình trước thành hình “L” và được quấn xoắn ốc quanh ống cơ sở dưới lực căng. Điều này tạo ra một liên kết cơ học chắc chắn giữa cánh tản nhiệt và ống, đồng thời tăng cường hiệu suất truyền nhiệt.
Ống cơ sở được làm bằng thép hợp kim, phù hợp với các môi trường có độ bền cao hơn, nhiệt độ cao hơn hoặc khắt khe hơn so với ống tản nhiệt bằng thép carbon thông thường.
Thông số kỹ thuật
-
Vật liệu ống cơ sở: Thép hợp kim (có thể bao gồm các loại thép carbon-moly, chrome-moly hoặc các loại thép hợp kim khác) theo yêu cầu của khách hàng.
-
Vật liệu cánh tản nhiệt: Thông thường là dải nhôm hoặc đồng được tạo hình thành hình dạng L-foot và được quấn dưới lực căng lên ống.
-
Đường kính ngoài của ống (phạm vi điển hình): ~0,5″ đến ~2″ (12,7 mm đến ~50,8 mm) đối với ống tản nhiệt L-Foot quấn căng.
-
Chiều cao cánh tản nhiệt: lên đến ~16 mm (đối với loại L-Foot).
-
Độ dày cánh tản nhiệt: khoảng 0,15 mm đến 0,6 mm đối với ống tản nhiệt loại L điển hình.
-
Bước cánh tản nhiệt: 6 đến 12 cánh trên inch (~2,4 đến ~4,8 mm khoảng cách cánh).
-
Chiều dài: Tùy chỉnh theo yêu cầu thiết kế.
-
Giới hạn nhiệt độ: Điển hình lên đến ~130 °C (≈270 °F) đối với ống tản nhiệt L-foot cơ bản.
Các tính năng chính
-
Hình dạng L-foot cung cấp diện tích tiếp xúc rộng giữa cánh tản nhiệt và ống, cải thiện khả năng dẫn nhiệt.
-
Cánh tản nhiệt quấn căng đảm bảo liên kết cơ học chắc chắn, chống lỏng lẻo khi rung hoặc chu kỳ nhiệt.
-
Ống lõi bằng thép hợp kim cung cấp độ bền cao hơn và khả năng chịu nhiệt độ tốt hơn so với thép carbon thông thường.
-
Độ che phủ hoàn toàn của cánh tản nhiệt giúp bảo vệ bề mặt ống khỏi sự ăn mòn bên ngoài.
Ưu điểm của chúng tôi
-
Độ bền và độ tin cậy cao — Khách hàng thường lo lắng về việc cánh tản nhiệt bị lỏng theo thời gian. Cấu trúc quấn căng L-foot ngăn chặn điều này bằng cách đảm bảo liên kết cơ học nhất quán.
-
Hiệu quả truyền nhiệt được cải thiện — Diện tích tiếp xúc cánh-ống lớn hơn và việc quấn chặt hơn sẽ cải thiện hiệu suất, thường làm tăng đáng kể hiệu quả so với các thiết kế quấn căng tiêu chuẩn.
-
Bảo vệ chống ăn mòn — Độ che phủ cánh liên tục và độ bám dính chặt chẽ làm giảm sự ăn mòn ở phía không khí của ống cơ sở, tăng tuổi thọ.
-
Tính linh hoạt của vật liệu — Cả ống thép hợp kim và vật liệu cánh tản nhiệt đều có thể được tùy chỉnh theo yêu cầu về nhiệt độ, ăn mòn hoặc cơ học.
-
Tiết kiệm chi phí — So với ống tản nhiệt đùn hoặc hàn, ống quấn căng L-Foot mang lại hiệu suất tuyệt vời với mức chi phí kinh tế hơn.
Thành phần hóa học
| Cấp | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Khác (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0,10–0,15 | 0,30–0,60 | 0,50 tối đa | 0,50–1,20 | 0,44–0,65 | V, Ti, Al |
| ASTM A335 P11 | ~0,08 | 0,29–0,60 | 0,50 tối đa | 1,00–1,50 | 0,37–0,60 | V, Nb |
| ASTM A335 P22 | ~0,10 | 0,29–0,60 | 0,50 tối đa | 2,00–2,50 | 0,85–1,03 | V, Nb |
| ASME SA179 | ≤0,30 | 0,27–0,63 | 0,10–0,35 | 0,40 tối đa | — | — |
| ASTM A192 | ≤0,35 | 0,27–0,63 | 0,10–0,35 | 0,30–0,80 | ≤0,50 | — |
Tính chất cơ học
| Cấp | Độ bền kéo (MPa) | Độ bền chảy (MPa) | Độ giãn dài (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
Tiêu chuẩn áp dụng
Các tiêu chuẩn thực hiện liên quan cho sản phẩm này bao gồm:
-
Ống cơ sở: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192, v.v.
-
Vật liệu cánh tản nhiệt: Nhôm theo ASTM B209; Đồng theo ASTM B152.
-
Thông số kỹ thuật sản xuất: Hồ sơ cánh tản nhiệt L-Foot quấn căng, quấn xoắn ốc, khóa cơ học.
-
Kiểm tra: Kiểm tra thủy tĩnh hoặc khí nén, xác minh độ bám dính của cánh tản nhiệt, kiểm tra kích thước.
Lĩnh vực ứng dụng

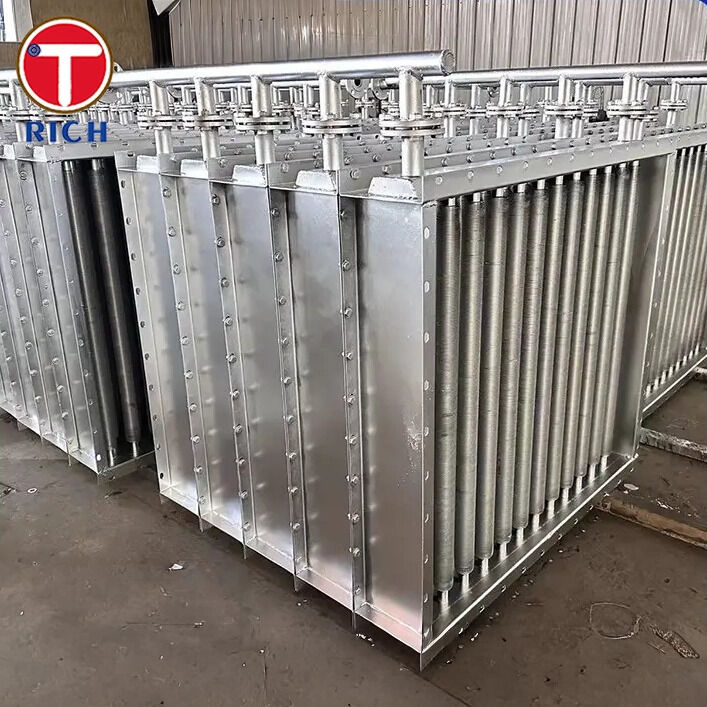

Các ứng dụng chung: Bộ trao đổi nhiệt yêu cầu diện tích bề mặt tăng lên và ống thép hợp kim hiệu suất cao hơn.
Các ứng dụng cụ thể bao gồm:
-
Nhà máy điện: Bộ ngưng tụ làm mát bằng không khí, bộ gia nhiệt trước không khí, bộ thu hồi nhiệt thải.
-
Dầu khí / Hóa dầu: Bộ làm mát nhà máy lọc dầu, bộ làm mát khí quy trình, hệ thống thu hồi nhiệt.
-
HVAC và làm lạnh: Bộ ngưng tụ, bộ bay hơi, bộ làm mát không khí công nghiệp.
-
Công nghiệp hóa chất và thực phẩm: Máy sấy, máy sưởi, bộ làm mát để trao đổi nhiệt phía khí.
-
Hàng hải và ngoài khơi: Bộ làm mát không khí tiếp xúc với điều kiện biển ăn mòn.
