Ống vây L-Type – Ống vây quấn căng chân L bằng nhôm cho bộ trao đổi nhiệt

Tổng quan về vật liệu

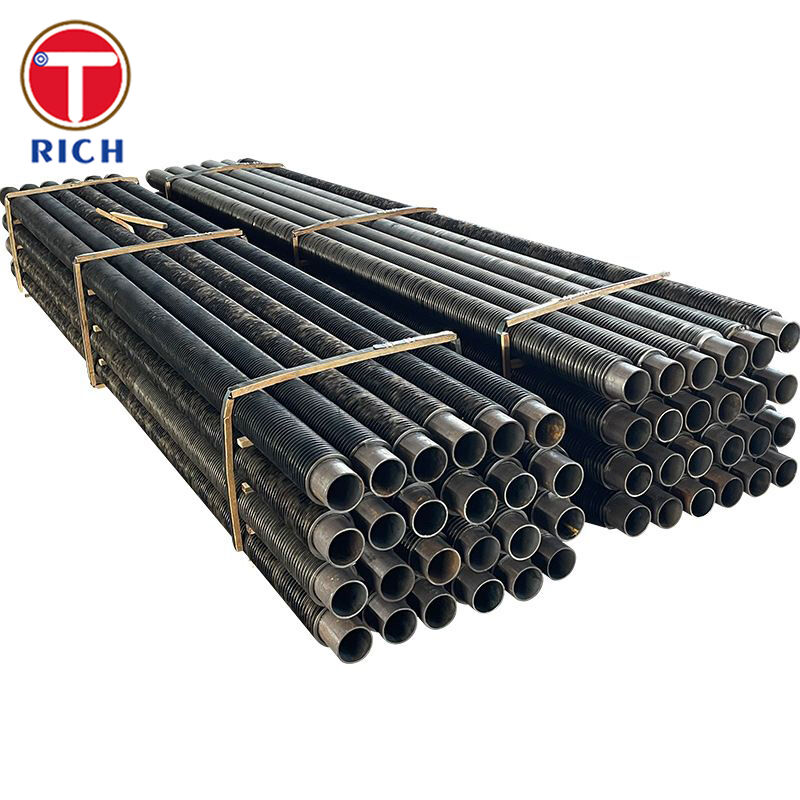

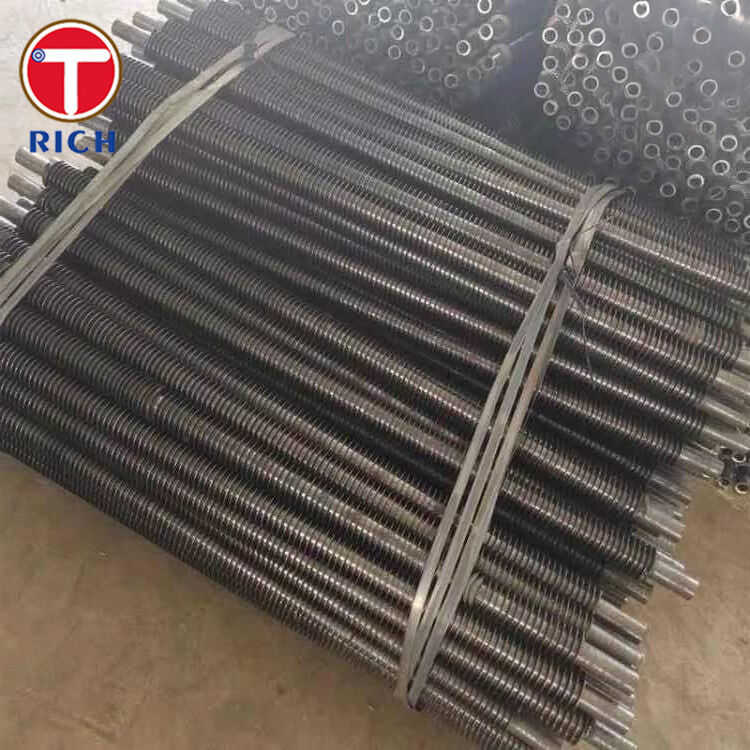

Ống vây quấn căng chân L bằng nhôm là các phần tử truyền nhiệt lưỡng kim hoặc đa kim, trong đó một dải nhôm mỏng được quấn xoắn ốc quanh một ống cơ sở dưới lực căng có kiểm soát. Một chân hình chữ “L” được tạo thành trên một cạnh của dải vây; chân này chịu trực tiếp trên bề mặt bên ngoài của ống và khóa cơ học vây vào ống dọc theo toàn bộ chiều dài của nó.

Ống cơ sở có thể là thép carbon, thép hợp kim thấp, thép không gỉ hoặc các vật liệu phi kim loại màu như đồng và đồng thau, trong khi vây thường được làm từ hợp kim nhôm có độ dẫn nhiệt cao (ví dụ: 1050, 1060, 3003, 5052, 1100). Thiết kế này kết hợp độ bền cơ học và định mức áp suất của ống cơ sở với độ dẫn nhiệt tuyệt vời và khả năng chống ăn mòn của vây nhôm.

Ống vây loại L được sử dụng rộng rãi trong bộ trao đổi nhiệt làm mát bằng không khí, bộ tản nhiệt công nghiệp và bộ làm mát khí quy trình, đặc biệt là khi nhiệt độ vận hành ở mức thấp đến trung bình và cần bảo vệ thêm cho thành ống.

Thông số kỹ thuật

Các giá trị này đại diện cho khả năng sản xuất phổ biến cho ống vây quấn căng chân L bằng nhôm. Kích thước và dung sai thực tế được hoàn thiện theo bản vẽ của khách hàng và các mã áp dụng.

• Vật liệu ống cơ sở

  • Thép carbon: ví dụ: SA-179, SA-210, SA-214

  • Thép không gỉ: ví dụ: TP304/304L, TP316/316L

  • Thép hợp kim hoặc phi kim loại màu (đồng, đồng thau, Cu-Ni) theo yêu cầu

• Vật liệu vây

  • Hợp kim nhôm: AA1050/1050A, 1060, 1100, 3003, 5052 (khác theo yêu cầu)

  • Nhiệt độ thường là H14 / H16 cho vật liệu vây

• Đường kính ngoài ống (OD)

  • Xấp xỉ. 12,7–50,8 mm (1/2"–2") thường được cung cấp

  • Các dải OD khác có thể có tùy thuộc vào vật liệu và độ dày thành

• Độ dày thành ống

  • Thông thường 1,5–6,0 mm tùy thuộc vào áp suất thiết kế và mã; thành dày hơn có sẵn cho dịch vụ áp suất cao

• Chiều cao vây

  • Xấp xỉ. 6–16 mm (1/4"–5/8"), với vây cao hơn có thể có cho các thiết kế đặc biệt

• Độ dày vây

  • Thông thường 0,2–0,4 mm (≈0,008"–0,016")

• Bước vây (mật độ vây)

  • 5–13 vây trên inch (≈4–16 mm bước vây) theo thiết kế nhiệt

• Chiều dài ống tối đa

  • Lên đến xấp xỉ. 15–18 m (≈50–60 ft), tùy thuộc vào vật liệu và giới hạn vận chuyển

• Nhiệt độ vận hành khuyến nghị

  • Thông thường lên đến khoảng 200 °C (≈400 °F) dịch vụ liên tục

  • Đỉnh ngắn hạn lên đến ≈230+ °C (450 °F) có thể chấp nhận được tùy thuộc vào vật liệu ống cơ sở, hợp kim vây và môi trường

  • Đối với nhiệt độ kim loại cao hơn, các loại vây đùn hoặc nhúng thường được ưa chuộng

Các tính năng chính

• Hiệu quả truyền nhiệt cao

  • Vây nhôm cung cấp độ dẫn nhiệt rất cao và diện tích bề mặt bên ngoài lớn, làm tăng đáng kể hệ số truyền nhiệt tổng thể trong các dịch vụ được kiểm soát bên không khí.

• Liên kết cơ học vây–ống an toàn

  • Chân L được quấn căng để mỗi vòng vây tì chắc chắn vào ống, cung cấp khoảng cách vây đồng đều và ngăn chặn sự di chuyển hoặc tách rời của vây trong quá trình chu kỳ nhiệt và rung động.

• Cải thiện khả năng bảo vệ chống ăn mòn của ống cơ sở

  • Chân của vây bao phủ bề mặt ống, che chắn thép khỏi tiếp xúc trực tiếp với khí quyển và giảm nguy cơ ăn mòn dưới vây trong nhiều môi trường.

• Tối ưu hóa cho dịch vụ làm mát bằng không khí

  • Ống vây loại L được sử dụng rộng rãi trong bộ trao đổi nhiệt làm mát bằng không khí và bộ làm mát quạt vây, nơi dự kiến nhiệt độ, áp suất và mức độ rung động vừa phải.

• Sự kết hợp linh hoạt của các vật liệu

  • Bất kỳ vật liệu ống phù hợp nào cũng có thể được kết hợp với vây nhôm có độ dẫn điện cao, cân bằng chi phí, khả năng chống ăn mòn và định mức áp suất cho từng dự án.

• Giải pháp tiết kiệm chi phí

  • So với ống vây đùn, việc tạo vây chân L bằng nhôm quấn căng thường cung cấp chi phí vật liệu và sản xuất thấp hơn trong khi vẫn cung cấp độ bám dính vây đáng tin cậy và tuổi thọ tốt trong các điều kiện thích hợp.

Ưu điểm của chúng tôi – Trả lời các câu hỏi điển hình của khách hàng

1. “Liệu vây có bị lỏng hoặc kêu lạch cạch khi rung và chu kỳ nhiệt không?”

• Hồ sơ chân L và việc quấn căng có kiểm soát tạo ra một liên kết cơ học giữa vây và ống, chống lại việc nâng và di chuyển vây trong phạm vi hoạt động điển hình lên đến khoảng 400–450 °F.

• Khoảng cách vây đồng đều và tiếp xúc gốc chặt chẽ giúp ngăn ngừa sự mài mòn và tiếng ồn, cải thiện độ ổn định lâu dài trong bộ làm mát quạt vây và bộ làm mát không khí.

2. “Ăn mòn ống cơ sở được kiểm soát như thế nào, đặc biệt là ngoài trời hoặc trong các nhà máy ven biển?”

• Chân L bằng nhôm bao phủ bề mặt ống, cung cấp một rào cản bổ sung giữa môi trường và ống thép hoặc hợp kim.

• Việc kết hợp hợp kim vây (ví dụ: 3003 hoặc 5052 để cải thiện khả năng chống ăn mòn) và hợp kim ống (ví dụ: thép không gỉ hoặc Cu-Ni) được chọn để giảm thiểu các hiệu ứng mạ điện trong môi trường biển hoặc hóa chất ăn mòn.

3. “Bạn có thể đáp ứng các yêu cầu về mã và tiêu chuẩn của tôi không?”

• Ống cơ sở và vật liệu vây nhôm được cung cấp và sản xuất theo các tiêu chuẩn quốc tế chính: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784, JIS H 4000/H 4040 và GB/T 3190, GB/T 4437.1, cùng nhiều tiêu chuẩn khác.

• Thành phần hóa học và tính chất cơ học của hợp kim vây nhôm được kiểm soát theo các chỉ định hợp kim có liên quan (1050, 1060, 3003, 5052, 6063, v.v.), đảm bảo hiệu suất có thể theo dõi và lặp lại.

4. “Bạn có thể phù hợp với thiết kế bó hiện có của tôi (OD, chiều cao vây, FPI, chiều dài) không?”

• Chúng tôi hỗ trợ các OD ống điển hình từ 1/2" đến 2", chiều cao vây từ khoảng 1/4" đến 5/8", bước vây từ 5 đến 13 FPI và chiều dài ống lên đến ~15–18 m, bao gồm hầu hết các ứng dụng lọc dầu, hóa dầu và điện phổ biến.

• Hình học và mật độ vây tùy chỉnh có thể được thiết kế để phù hợp với các thiết kế nhiệt hiện có hoặc các yêu cầu cải tiến.

5. “Còn về bảo trì, vệ sinh và thay thế thì sao?”

• Bề mặt vây nhôm nhẵn tương thích với các quy trình làm sạch bằng khí tiêu chuẩn hoặc rửa bằng nước áp suất thấp thường được sử dụng trên các bộ phận quạt vây.

• Việc tuân thủ nhất quán các chỉ định hợp kim tiêu chuẩn và phạm vi kích thước tạo điều kiện cho việc cung cấp các ống thay thế có thể hoán đổi hoàn toàn với các bó ban đầu.

Thành phần hóa học – Hợp kim vây nhôm điển hình

Tính chất cơ học – Hợp kim vây nhôm điển hình

Tiêu chuẩn áp dụng

Tùy thuộc vào việc lựa chọn vật liệu và thông số kỹ thuật của khách hàng, ống vây chân L bằng nhôm loại L có thể được sản xuất theo các tiêu chuẩn sau (hoặc tương đương):

• ASTM (Hoa Kỳ)

  • ASTM B209 – Tấm và tấm hợp kim nhôm (dải vây nhôm)

  • ASTM B221 / B221M – Thanh, thanh, dây, hồ sơ và ống đùn bằng nhôm và hợp kim nhôm (ống và mặt cắt nhôm)

  • ASTM B234 / B241 – Ống liền mạch vẽ bằng nhôm và hợp kim nhôm / Ống và ống liền mạch cho bộ ngưng tụ và bộ trao đổi nhiệt

• EN (Châu Âu)

  • EN 573-3 – Nhôm và hợp kim nhôm – Thành phần hóa học và dạng sản phẩm gia công (chỉ định và thành phần hợp kim)

  • EN 755-1 / EN 755-2 – Nhôm và hợp kim nhôm – Thanh/thanh đùn, ống và hình dạng – Điều kiện kỹ thuật để giao hàng và tính chất cơ học

• GOST (Nga/CIS)

  • GOST 4784 – Nhôm và hợp kim nhôm gia công – Cấp và thành phần hóa học

• JIS (Nhật Bản)

  • JIS H 4000 – Tấm, dải và tấm hợp kim nhôm và nhôm (dải vây)

  • JIS H 4040 – Thanh, thanh và dây hợp kim nhôm và nhôm (liên quan đến sản phẩm và ống đùn)

• GB / T (Trung Quốc)

  • GB/T 3190 – Thành phần hóa học của nhôm và hợp kim nhôm gia công (giới hạn hợp kim)

  • GB/T 4437.1 – Ống đùn nóng bằng nhôm và hợp kim nhôm – Phần 1: Ống liền mạch (ống cơ sở nhôm)

Thép, thép không gỉ và các vật liệu ống cơ sở khác được kết hợp với các mã cụ thể của dự án như ASME, EN, GB hoặc các tiêu chuẩn nồi hơi và đường ống áp suất GOST theo yêu cầu.

Lĩnh vực ứng dụng

Các khu vực ứng dụng chung

Ống vây quấn căng chân L bằng nhôm phù hợp với nhiều loại thiết bị nhiệt, nơi lực cản bên không khí chiếm ưu thế và cần có bề mặt bên ngoài được tăng cường:

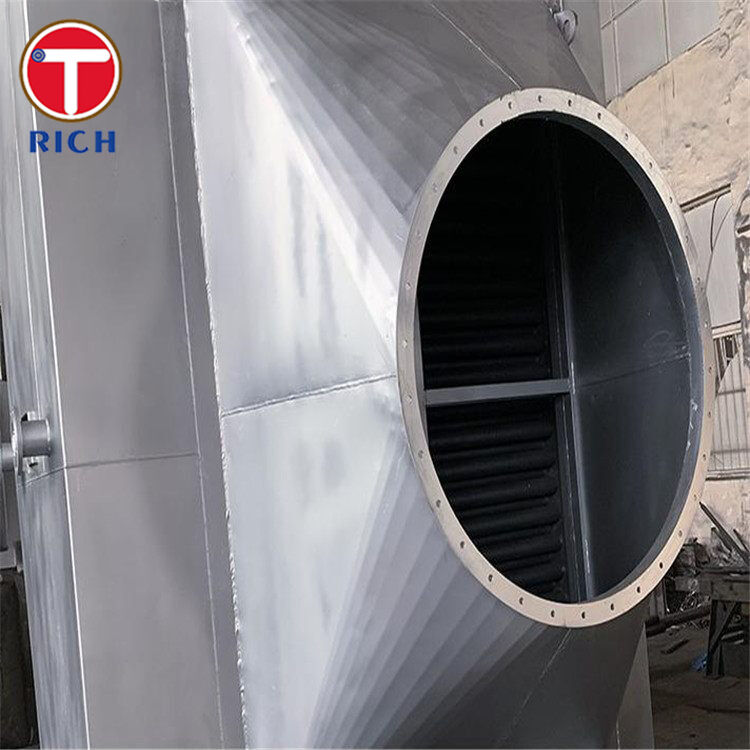

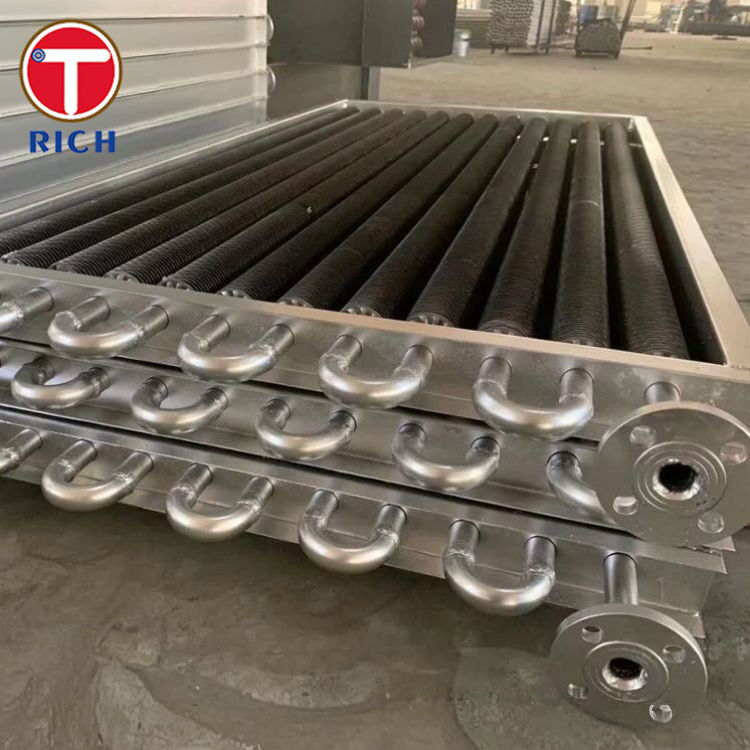

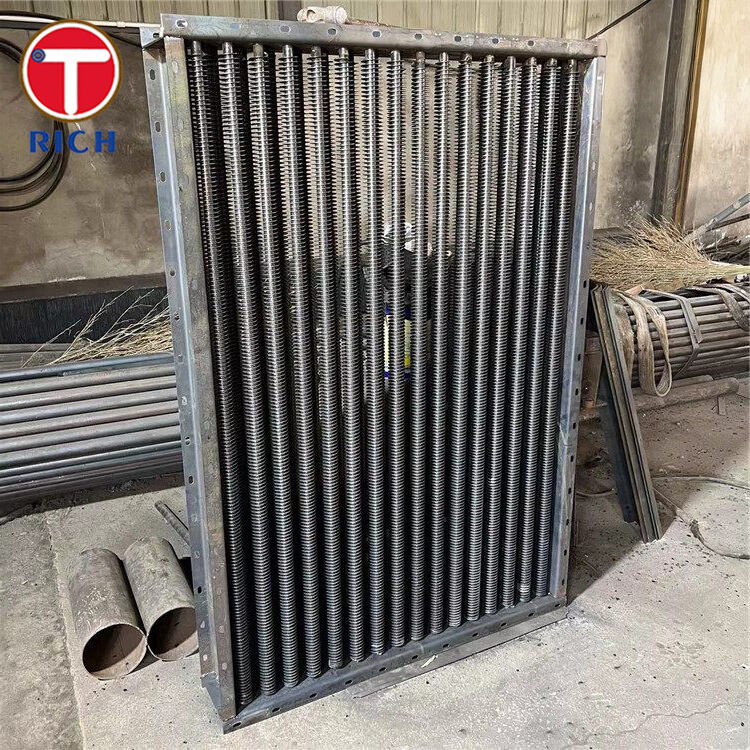

• Bộ trao đổi nhiệt làm mát bằng không khí và bộ làm mát quạt vây trong các nhà máy lọc dầu và hóa dầu

• Bộ làm mát khí và bộ làm mát trung gian cho máy nén và hệ thống tuabin khí

• Bộ tản nhiệt công nghiệp cho động cơ, tuabin và thiết bị quay lớn

• Thiết bị thu hồi nhiệt thải và bộ tiết kiệm (trong giới hạn nhiệt độ)

• Khí quy trình, cuộn dây máy sưởi và máy sấy không khí

• Bộ ngưng tụ/bốc hơi HVAC và tủ lạnh, nơi ưu tiên thiết kế vây và ống bằng kim loại

Sử dụng điển hình trong mỗi lĩnh vực

• Dầu khí & Hóa dầu

  • Bộ làm mát khí quy trình làm mát bằng không khí, bó tụ, bộ làm mát trên cao ổn định và bộ làm mát quạt vây trong các công trình giá đỡ đường ống.

• Phát điện

  • Bộ làm mát không khí máy phát điện và động cơ, bộ làm mát dầu bôi trơn tuabin, bộ làm mát hydro (nơi vây nhôm được chấp nhận) và bộ làm mát không khí hệ thống phụ trợ.

• Nhà máy hóa chất và phân bón

  • Bộ làm mát không khí cho luồng quy trình (NH₃, khí tổng hợp, không khí, nitơ), bộ làm mát sản phẩm và hệ thống thu hồi dung môi, nơi nhiệt độ và tính ăn mòn vừa phải phù hợp với khả năng của vây nhôm.

• Luyện kim, giấy, thực phẩm và thiết bị sấy

  • Máy sưởi và máy sấy không khí nóng, cuộn dây lò và máy sưởi không khí quy trình có lợi từ diện tích vây cao và trọng lượng vây tương đối thấp.

• HVAC / tủ lạnh

  • Cuộn dây tùy chỉnh và máy sưởi không khí công nghiệp, nơi ưu tiên vây kim loại chắc chắn và ống thành dày hơn cuộn dây thương mại nhẹ, trong các vỏ nhiệt độ và ăn mòn phù hợp.
