Nguồn gốc:
ISO9001 ISO 14001 TS16949
Hàng hiệu:
TORICH
Chứng nhận:
ISO9001 ISO 14001 TS16949
Số mô hình:
GOST 8732-78

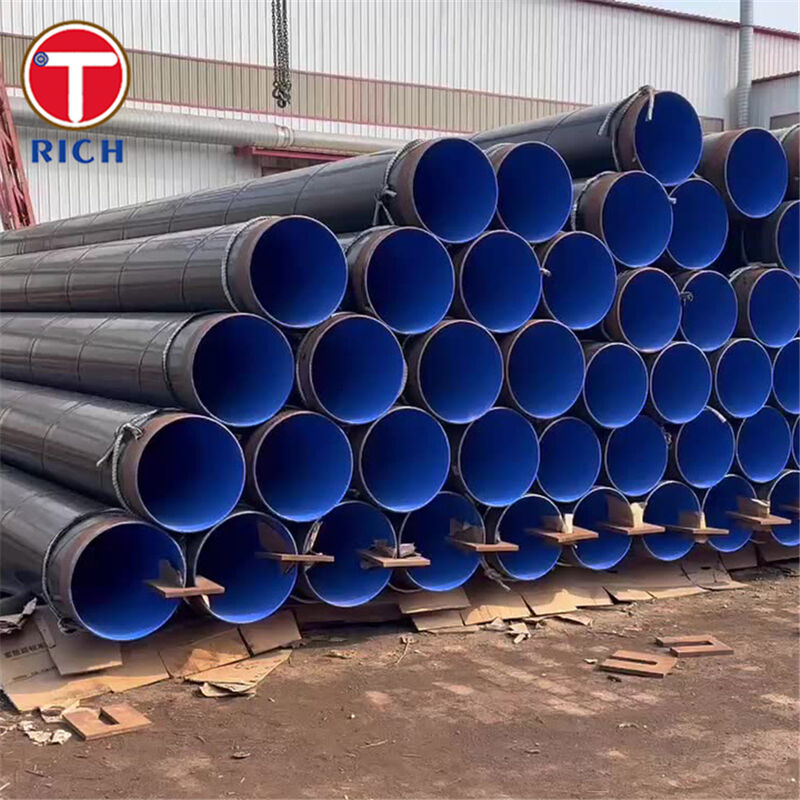

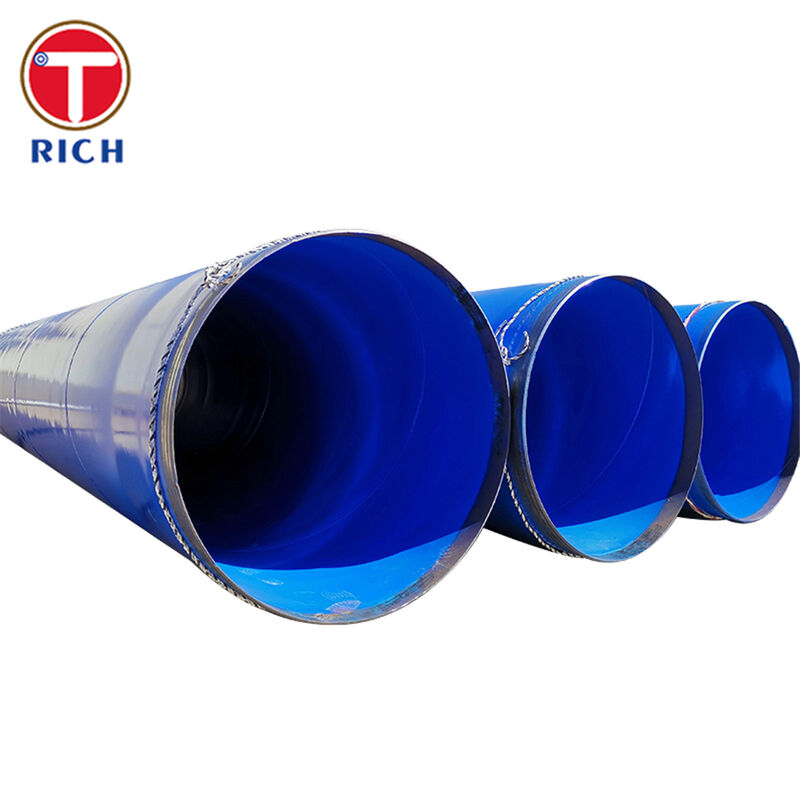

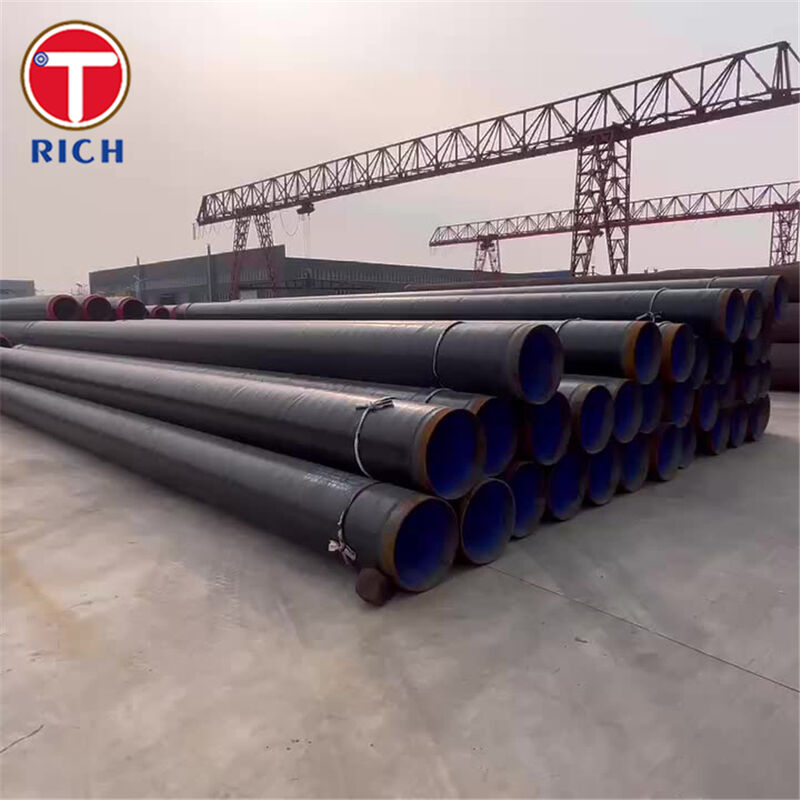

Các đường ống này là các đường ống thép cacbon được chế biến nóng (hoàn thành nóng) không may được sản xuất theo GOST 8732-78,xác định phạm vi kích thước của các ống thép không may biến dạng nóng cho mục đích chung.
Thép cơ sở thường là thép carbon không hợp kim như lớp 20 đến GOST 1050, được sử dụng rộng rãi cho dịch vụ áp suất và chất lỏng.
Sau khi sản xuất nóng và xử lý nhiệt theo tiêu chuẩn thép có liên quan (ví dụ: GOST 1050 / GOST 8731), các ống nhận được epoxy bên ngoài và / hoặc bên trong (thường là epoxy liên kết hợp hạch,FBE) lớp phủLớp phủ này cung cấp bảo vệ ăn mòn cao cấp cho đường ống dẫn dầu và khí ngầm và ngầm, kéo dài tuổi thọ và giảm bảo trì.
1Sản xuất và kích thước (GOST 8732-78)
Quá trình: Làm nóng không may (đánh nóng hoặc mở rộng nóng)
Độ kính bên ngoài (phạm vi tiêu chuẩn điển hình): 25820 mm
Phạm vi công nghiệp thực tế được cung cấp bởi nhiều nhà máy: khoảng 32 ‰ 426 mm OD
Độ dày tường: 2,575 mm
Chiều dài:
Chiều dài ngẫu nhiên (không đo): 4,0×12,5 m
Độ dài cố định (được đo) hoặc nhiều chiều dài có sẵn trong phạm vi này
Kết thúc cuối: Kết thúc đơn giản (PE) theo tiêu chuẩn; kết thúc nhọn (BE) để hàn theo yêu cầu
2. Epoxy / FBE lớp phủ
Loại lớp phủ:
Bên ngoài: Epoxy liên kết hợp hạch một hoặc hai lớp (FBE) hoặc hệ thống epoxy nhiệt ổn định tương đương
Bên trong (không cần thiết): lớp phủ lưu lượng epoxy hoặc lớp lót FBE để giảm ma sát và bảo vệ chống ăn mòn bổ sung
Độ dày lớp phủ bên ngoài điển hình: 350 450 μm (FBE một lớp), với tùy chọn lên đến ~ 750 μm cho các hệ thống công suất nặng
Độ dày lớp lót bên trong điển hình: thường là 200-500 μm tùy thuộc vào thông số kỹ thuật của dự án
Khung nhiệt độ hoạt động (FBE tiêu chuẩn):
Phạm vi thông thường: khoảng 30 °C đến +80 °C
Các tùy chọn FBE nhiệt độ cao đặc biệt: tối đa ~ 100 ∼ 110 °C khi được chỉ định và đủ điều kiện
Kiểm tra lớp phủ:
Khám phá ngày nghỉ (kiểm tra tia lửa cao) theo NACE SP0490 / ASTM G62 hoặc tương đương
Thử nghiệm bám sát, va chạm, uốn cong và giải ly cathod theo CSA Z245.20 / ISO 21809-2 hoặc thông số kỹ thuật dự án
3Điều kiện giao hàng
Bơm: Xét nóng, chuẩn hóa hoặc chuẩn hóa và làm nóng tùy thuộc vào tiêu chuẩn loại thép
Lớp phủ: Được chữa hoàn toàn, được kiểm tra và không có lỗ, vết xước, mụn và các vùng không dính
Kết thúc: Nắp nhựa và xử lý thích hợp để tránh hư hỏng lớp phủ
Tính toàn vẹn cao dưới áp lực
Xây dựng làm nóng liền mạch loại bỏ các lớp hàn, cung cấp sức mạnh đồng nhất cho áp suất nội bộ cao và tải năng động trong hệ thống truyền dầu và khí.
Bảo vệ ăn mòn tuyệt vời với lớp phủ epoxy
FBE / epoxy tạo thành một rào cản dày đặc, bám chặt chẽ chống lại độ ẩm đất, clorua, CO2 và nhiều hóa chất, làm chậm đáng kể sự ăn mòn bên ngoài và bên trong các đường ống.
Tối ưu hóa cho đường ống dẫn dầu và khí ngầm và ngầm
Được thiết kế để hoạt động với các hệ thống bảo vệ cathodic; FBE ′ gắn kết tốt và giải ly cathodic thấp làm giảm nhu cầu hiện tại CP và chi phí hoạt động.
Hiệu suất ổn định trong phạm vi nhiệt độ rộng
Thép carbon cơ bản như GOST 20, ASTM A106 lớp B hoặc API 5L lớp B cung cấp độ bền đáng tin cậy ở nhiệt độ đường ống dẫn dầu và khí điển hình,trong khi FBE duy trì tính toàn vẹn từ các điều kiện nhiệt độ thấp hơn 0 °C đến ~ 80 °C hoặc cao hơn với các hệ thống chuyên dụng.
Khả năng hàn tốt và có thể xây dựng trên chiến trường
Thép không hợp kim carbon thấp đảm bảo khả năng hàn tốt; FBE tương thích và các hệ thống lớp phủ khớp mặt (FBE, ARO, tay áo 3LPE / 3LPP, băng nhớt) hỗ trợ bảo vệ khớp đáng tin cậy.
Có sẵn rộng rãi và tương đương giữa các tiêu chuẩn
Tính chất cơ học và hóa học phù hợp chặt chẽ với các loại ống quốc tế phổ biến như ASTM A106 Grade B, API 5L Grade B, EN 10216-1 P235TR1 và JIS G3454 STPG370,đơn giản hóa các dự án đa tiêu chuẩn.
Dưới đây là những mối quan tâm điển hình từ người mua đường ống dẫn dầu và khí đốt, và cách các đường ống liền mạch phủ epoxy GOST 8732-78 của chúng tôi giải quyết chúng.
Chúng tôi sử dụng các hệ thống FBE hiệu suất cao đủ điều kiện theo các tiêu chuẩn được công nhận quốc tế như CSA Z245.20 và ISO 21809-2 cho các đường ống chôn và chìm.
Độ dày lớp phủ được kiểm soát chặt chẽ (thông thường là 350 ~ 450 μm, với các tùy chọn sử dụng nặng lên đến ~ 750 μm) và được theo dõi thông qua kiểm tra DFT liên tục (mức độ dày phim khô).
Mỗi ống phủ được kiểm tra trực quan cộng với phát hiện kỳ nghỉ bằng cách sử dụng các phương pháp phù hợp với NACE SP0490 và ASTM G62 để tìm lỗ chân và điểm mỏng trước khi vận chuyển.
Các công thức FBE tiêu chuẩn được lựa chọn cho một phạm vi dịch vụ liên tục điển hình khoảng 30 °C đến +80 °C, bao gồm phần lớn các đường truyền và thu thập trên đất liền.
Đối với các ứng dụng nóng hơn, chúng tôi cung cấp các tùy chọn FBE nhiệt độ chuyển đổi thủy tinh cao được đánh giá lên đến ~ 100 ~ 110 ° C dịch vụ liên tục, dựa trên trình độ của nhà sản xuất và dữ liệu thử nghiệm dài hạn.
Lựa chọn được thực hiện cùng với khách hàng dựa trên nhiệt độ thiết kế, điều kiện đất và thiết kế CP, đảm bảo hiệu suất lớp phủ trong suốt thời gian sử dụng của đường ống.
Lớp phủ bên ngoài tiêu chuẩn của chúng tôi là FBE một hoặc hai lớp, được sử dụng rộng rãi và tương thích với các lớp phủ nối trường dựa trên FBE, áo khoác co lại nhiệt,và bao bì nhớt được thiết kế cho các hệ thống FBE / 3LPE / 3LPP.
Chúng tôi có thể cung cấp các hệ thống khớp đồng cỏ được đề nghị và các quy trình ứng dụng phù hợp với thông số kỹ thuật sơn chính và tiêu chuẩn ISO 21809 và công ty có liên quan.
Các loại thép cơ bản được sử dụng theo GOST 8732-78 (chẳng hạn như thép 20 đến GOST 1050) gần như tương đương về thành phần hóa học và tính chất cơ học với GB 20, EN 10216-1 P235TR1 và JIS G3454 STPG370.
Thực tiễn sản xuất và thử nghiệm của chúng tôi đảm bảo rằng các ống có thể được tham chiếu chéo với API 5L Grade B / ISO 3183 L245 và ASTM A106 Grade B khi các thông số kỹ thuật dự án cho phép,đơn giản hóa các tính toán thiết kế và phê duyệt vật liệu.
Mỗi ống có thể được cung cấp với chứng chỉ thử nghiệm máy bao gồm phân tích nhiệt, kết quả thử nghiệm cơ học và tuân thủ GOST 8731 / GOST 1050 và các tiêu chuẩn tham chiếu quốc tế được chọn.
Các hồ sơ chất lượng sơn (đồ sơ thử nghiệm DFT, hồ sơ thử nghiệm nghỉ, thử nghiệm dính, biểu đồ nhiệt độ làm cứng) được cung cấp như một phần của sổ dữ liệu, hỗ trợ các kiểm toán và hệ thống toàn vẹn tài sản.
| Tiêu chuẩn | Thể loại | C (kg.%) | Mn (kg) | Si (kg.%) | Pmax (kg.%) | S max (kg.%) |
|---|---|---|---|---|---|---|
| GOST 1050 | 20 | 0.17 ‰0.24 | 0.350.65 | 0.17 ‰0.37 | 0.035 | 0.040 |
| ASTM A106 / ASME SA106 | Nhóm B | ≤0.30 | 0.29 ¥1.06 | ≥ 0.10 | ≤0.035 | ≤0.035 |
| API 5L (ISO 3183) | Nhóm B (L245), PSL1 | ≤ 0,26 ‰0.28 | ≤1.20 | ≤ 0,40 (thường) | ≤0.030 | ≤0.030 |
| EN 10216-1 | P235TR1 | ≤0.16 | ≤1.20 | ≤0.35 | ≤0.025 | ≤0.020 |
| JIS G3454 | STPG370 | ≤0.25 | 0.30 x 0.90 | ≤0.35 | ≤0.040 | ≤0.040 |
| Tiêu chuẩn | Thể loại | Sức mạnh năng suất tối thiểu Rp0.2 (MPa) | Độ bền kéo Rm (MPa) | Tải dài A (%) |
|---|---|---|---|---|
| GOST 1050 (Nga) | 20 | ≈240 ₹245 | ≈410 ≈480 (giá trị tối thiểu điển hình khoảng 483 MPa trong dữ liệu thanh) | ≈20 |
| ASTM A106 / ASME SA106 | Nhóm B | ≥ 240 | ≥415 | ~20 (tùy thuộc vào kích thước) |
| API 5L (ISO 3183) | Nhóm B (L245) | ≥ 245 | ≥415 | Tính toán bằng công thức dựa trên diện tích mẫu; thông thường ≥20 |
| EN 10216-1 | P235TR1 | ≥235 (t ≤ 16 mm) | 360 ¢ 500 | ≥ 23 ∆ 25 (thường) |
| JIS G3454 | STPG370 | ≥ 215 | ≥370 | ≥ 25 ∼ 30 tùy thuộc vào hướng thử và kích thước |
GOST 8732-78 Ống thép chế biến nóng không may Mảng kích thước (định nghĩa OD, độ dày tường, chiều dài).
GOST 8731-74 Ống thép biến dạng nóng liền mạch Các yêu cầu kỹ thuật (sản xuất, thử nghiệm).
GOST 1050 ️ Thép cấu trúc carbon (ví dụ thép 20).
ASTM A106 / ASME SA106 ống thép cacbon không may cho dịch vụ nhiệt độ cao (Hạng B thường được sử dụng như tương đương).
ASTM A53 Ống thép cacbon sử dụng chung (thường được sử dụng để so sánh).
ASTM G62 ️ Phát hiện nghỉ trong lớp phủ đường ống (bộ phủ QC).
API 5L / ISO 3183 ¢ ống dẫn đường cho vận chuyển dầu và khí đốt (thể loại B / L245 là tham chiếu chính).
Tiêu chuẩn ISO 21809-2: Lớp phủ FBE bên ngoài cho các đường ống chôn / chìm trong ngành công nghiệp dầu mỏ và khí đốt tự nhiên.
EN 10216-1 Ống thép không may cho các mục đích áp lực Ống thép không hợp kim với các tính chất nhiệt độ phòng xác định (P235TR1).
JIS G3454 Ống thép carbon cho dịch vụ áp suất (STPG370 như loại tương đương).
GB/T 8163 Ống thép liền mạch cho dịch vụ chất lỏng (thường sử dụng lớp 20).
DIN 30671 / DIN 30670 ️ Lớp phủ bên ngoài nhiệt và 3 lớp polyolefin cho các ống thép chôn và dưới nước.
CSA Z245.20 ️ Lớp phủ FBE bên ngoài được áp dụng trên thực vật.
NACE SP0490 ️ Khám phá ngày nghỉ của lớp phủ đường ống bên ngoài FBE.
Các đường ống thép carbon không may GOST 8732-78 có lớp epoxy được sử dụng rộng rãi trong:
Các đường ống truyền dầu thô và sản phẩm tinh chế
Dầu khí tự nhiên và đường ống dẫn khí ngưng tụ
Hệ thống thu thập và dòng chảy trong sản xuất thượng lưu
Các đường phun nước và đường xử lý nước sản xuất
Đường dẫn nước chữa cháy, nước làm mát và đường dẫn nước công nghiệp
Các đường ống ngầm và đường ống dưới biển trong môi trường đất ăn mòn hoặc nước biển
Các đường ống truyền (nước và biển)
Các tuyến đường dài vận chuyển dầu thô, khí đốt tự nhiên hoặc các sản phẩm tinh chế.
Lớp phủ FBE bên ngoài cung cấp rào cản ăn mòn chính, hoạt động kết hợp với các hệ thống bảo vệ cathodic.
Thu thập và dòng chảy trong sản xuất thượng lưu
Các đường ống ngắn hơn từ đầu giếng đến các máy thu và các cơ sở xử lý trung tâm.
Các ống không may phủ epoxy được ưa thích khi mức CO2 / H2S bên trong và cắt nước đòi hỏi kiểm soát ăn mòn mạnh mẽ, đặc biệt là khi kết hợp với chất ức chế hoặc lớp lót epoxy bên trong.
Đường ống phun nước và ống xả nước
Các đường dây áp suất cao mang nước tiêm hoặc nước sản xuất được xử lý trở lại bể chứa hoặc giếng xử lý.
FBE bên ngoài làm giảm nguy cơ ăn mòn bên ngoài; epoxy bên trong (nếu được chỉ định) giúp giảm bớt vết nứt bên trong từ oxy và các hóa chất còn lại.
Hệ thống ống dẫn trạm (trạm bơm, trạm nén, trạm đo)
Các đường ống trên mặt đất và được chôn trong các trạm nén và bơm, các bộ lọc, các trượt đo và các cơ sở ngâm.
Lớp phủ epoxy cung cấp khả năng chống va chạm và dung nạp tia UV (khi được phủ theo yêu cầu), tạo điều kiện bảo trì dễ dàng trong các thiết bị tiếp xúc.
Đường nối và nâng tàu ngầm (nếu thiết kế cho phép thép carbon)
Được sử dụng cho một số cuộn dưới biển, cuộn buộc và tăng ngắn kết hợp với bảo vệ cathodic phù hợp, miễn là các điều kiện hoạt động và thiết kế mệt mỏi được đáp ứng.
Các đường ống dẫn nước và tiện ích xuyên quốc gia trong các khu phức hợp dầu khí
Nước chữa cháy, nước làm mát và đường ống tiện ích nhà máy nơi dịch vụ hydrocarbon không liên quan nhưng bảo vệ ăn mòn lâu dài vẫn rất quan trọng.
A: nhà sản xuất, cũng có thể làm thương mại.
A: Nói chung, nó là 10-15 ngày nếu hàng hóa có trong kho, hoặc nó là 30-40 ngày nếu hàng hóa không có trong kho,
Nó tùy theo số lượng.
A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
A: Thanh toán <= 2000USD, 100% trước. Thanh toán>= 2000USD, 30% T / T trước, số dư trước khi vận chuyển.
Nếu bạn có câu hỏi khác, pls cảm thấy miễn phí để liên hệ với tôi.
