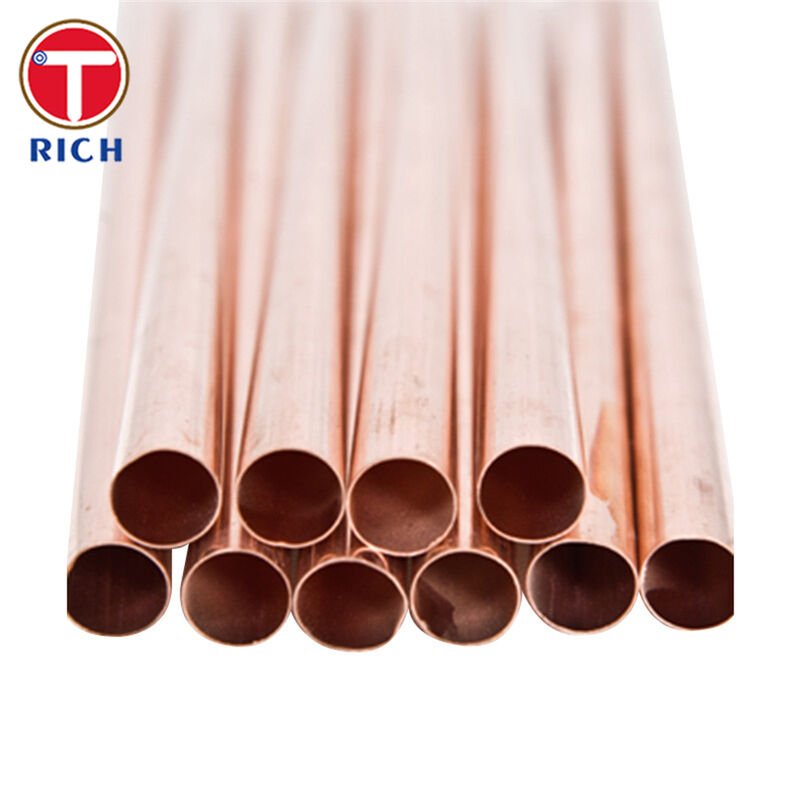

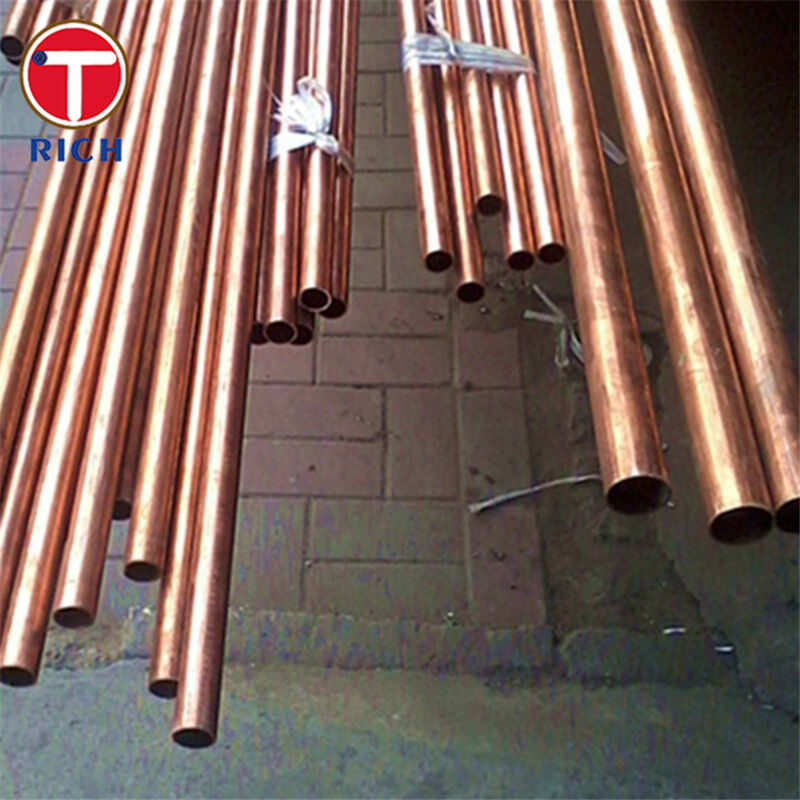

ASTM B75 C12200 ống đồng hợp kim liền mạch kéo lạnh cho các ứng dụng theo dõi hơi nước
Chi tiết sản phẩm
astm b75 c12200 ống hợp kim đồng
,Khẩu đồng liền mạch theo dõi hơi nước
,Bụi đồng Phosphor-Deoxidized được kéo lạnh
ASTM B75 C12200 ống đồng hợp kim ống đồng hợp kim chất lượng cao để theo dõi hơi nước
Mô tả vật liệu
ASTM B75 C12200 ống hợp kim đồng đồng là một ống liền mạch,ống đồng phosphorus-deoxidized (Cu-DHP) được kéo lạnh được thiết kế cho dịch vụ kỹ thuật chung và đặc biệt phù hợp với việc theo dõi hơi nước và đường ống hơi nước nhiệt độ thấp đến trung bình.
Hợp kim (UNS C12200 / Cu-DHP) kết hợp:
-
Độ tinh khiết đồng rất cao (≥ 99,9% Cu bao gồm Ag) với 0,015 ∼ 0,040% phốt pho làm chất khử oxy hóa, đảm bảo khả năng chống lại sự tan vỡ của hydro và khả năng hàn tốt.
-
Tính dẫn nhiệt tuyệt vời và khả năng chống ăn mòn tốt trong môi trường hơi nước và ngưng tụ điển hình.
Điều này làm cho nó trở thành một sự lựa chọn mạnh mẽ và kinh tế cho việc theo dõi hơi nước của đường ống, van, dụng cụ và thiết bị phụ trợ.
Thông số kỹ thuật
Mức độ & Tiêu chuẩn
-
Vật liệu: Phosphor-deoxidized đồng, dư lượng P cao (Cu-DHP)
-
UNS: C12200
-
Hình thức sản phẩm: ống đồng liền mạch
-
Tiêu chuẩn quản lý: ASTM B75 / B75M
Danh hiệu tương đương (để tham khảo)
-
EN: Cu-DHP, CW024A
-
JIS: C1220 (C1220T cho ống)
-
GB: TP2 (đường ống đồng khử oxy hóa phốt pho)
-
GOST: M1Ф loại đồng khử oxy hóa được sử dụng trong ống đồng GOST 617
Quá trình sản xuất
-
Bơm không may, làm nóng và kéo lạnh
-
Được cung cấp hoặc:
-
Hoàn toàn sưởi (cây cuộn mềm / chiều dài thẳng)
-
Được vẽ nhẹ hoặc vẽ cứng theo yêu cầu
-
Kích thước điển hình cho việc theo dõi hơi nước
(Phụ thuộc vào thiết kế; dưới đây là kích thước của các chất dò tìm phổ biến)
-
Đường kính bên ngoài (OD): 3/8 " (9,52 mm), 1/2" (12,7 mm) thường được sử dụng; 1/4 "7/8" OD có sẵn
-
Độ dày tường: Thông thường 0,9 ∼1,2 mm cho các ống dò OD 3/8" ∼1/2"
-
Chiều dài:
-
Vòng cuộn ngang: tối đa 50-150 m mỗi cuộn (thường)
-
Chiều dài thẳng: tiêu chuẩn 3 6 m; tùy chỉnh theo yêu cầu
-
Điều kiện giao hàng & kết thúc
-
Nhiệt độ: O60 (mẹo lò sưởi) được ưa thích để theo dõi hơi nước do dễ uốn cong; nhiệt độ cứng (H55 / H80 vv) có sẵn khi yêu cầu độ bền cao hơn
-
Kết thúc: kết thúc đơn giản, khô; chuẩn bị kết thúc khác theo yêu cầu
-
Bề mặt: Khí oxit sạch, sáng hoặc nhẹ, kiểm soát độ sạch bên trong để phục vụ hơi nước và ngưng tụ
Các đặc điểm chính
-
Tối ưu hóa cho nhiệt độ theo dõi hơi nước
-
Bụi đồng C12200 theo ASTM B75 được sử dụng rộng rãi trong các đường ống nước và hơi và giữ được sức mạnh ở nhiệt độ cao điển hình của dịch vụ hơi nước áp suất thấp và trung bình.
-
-
Khả năng dẫn nhiệt tuyệt vời
-
Tính dẫn nhiệt cao (khoảng 196 W / m · K) cho phép chuyển nhiệt hiệu quả từ hơi nước sang đường dẫn, làm giảm số lượng chất đánh dấu và tiêu thụ hơi nước.
-
-
Chống chống lại sự mỏng giòn của hydro
-
Phosphorus deoxidation làm giảm thiểu oxy hòa tan và ngăn ngừa sự mong manh của hơi nước (bệnh hydro), một yêu cầu chính cho đồng trong dịch vụ nóng, ẩm.
-
-
Chống ăn mòn mạnh trong hơi nước / đặc
-
C12200 và hợp kim Cu-DHP có liên quan cho thấy khả năng chống ăn mòn chung và lỗ trong nước, hơi nước và nhiều khí quyển công nghiệp rất tốt, hỗ trợ tuổi thọ lâu dài trong đường ống hơi nước và các chất đánh dấu.
-
-
Dễ uốn cong, hình thành và kết nối
-
Khả năng làm việc lạnh tuyệt vời và đặc điểm hàn / hàn cho phép uốn cong bán kính chặt chẽ, cuộn xung quanh ống quy trình và các khớp đáng tin cậy (hỗn hợp hàn, hàn, nén).
-
-
Chất lượng tiêu chuẩn hóa đã được chứng minh
-
ASTM B75 xác định các thử nghiệm cơ khí, thử nghiệm độ mỏng của hydro, thử nghiệm mở rộng và thử nghiệm không phá hủy (dòng xoáy / áp suất) cho các ống đồng, đảm bảo chất lượng nhất quán, có thể truy xuất.
-
-
Hiệu quả về chi phí so với không gỉ cho điều kiện ôn hòa
-
Đối với nhiều thiết kế, ống theo dõi đồng được khuyến cáo cho dịch vụ hơi nước lên đến khoảng 400 ° F (204 ° C) khi tương thích với môi trường, cung cấp chi phí vật liệu và lắp đặt thấp hơn thép không gỉ.
-
Lợi ích của chúng ta
Dựa trên các câu hỏi phổ biến từ các kỹ sư và người mua ống theo dõi hơi nước, đây là cách sản phẩm này và cách tiếp cận cung cấp của chúng tôi giải quyết các mối quan tâm chính:
1. ¢Cốp có thực sự phù hợp với nhiệt độ và áp suất theo dõi hơi nước của tôi? ¢
-
Các hướng dẫn kỹ thuật cho thấy ống đồng phù hợp khi nhiệt độ hơi bão hòa không vượt quá khoảng 400 ° F (204 ° C) và khi quá trình hoặc môi trường không ăn mòn mạnh.
-
Các ống C12200 của chúng tôi được cung cấp với độ dày tường được lựa chọn theo áp suất thiết kế của bạn và các mã ống áp dụng;tường nặng hơn có thể được cung cấp cho chu kỳ nhiệt nghiêm trọng hơn như được khuyến cáo bởi các tài liệu theo dõi hơi nước thực hành tốt nhất.
Những gì chúng tôi cung cấp
-
Xem xét ứng dụng (năng lượng hơi nước, nhiệt độ, môi trường, môi trường) và hướng dẫn khi nào đồng C12200 là lý tưởng và khi nào ống tracer không gỉ 316L là lựa chọn tốt hơn.
-
Lựa chọn độ dày tường và tài liệu để phù hợp với các tiêu chuẩn nội bộ và thông số kỹ thuật dự án của bạn.
2. ¢ Thế còn về sự ăn mòn và làm sạch chất ngưng tụ? ¢
Hướng dẫn thiết kế chỉ ra rằng đồng là kinh tế nhưng các sản phẩm ăn mòn có thể gây ô nhiễm bẫy và dụng cụ nếu hóa học nước kém.
Cách tiếp cận của chúng tôi
-
Chúng tôi cung cấp C12200 từ hóa học được kiểm soát Cu-DHP chảy với mức độ tạp chất rất thấp và dịch vụ được chứng minh trong hơi nước, nước, và hệ thống trao đổi nhiệt.
-
Theo yêu cầu, chúng tôi có thể cung cấp:
-
Các ống được làm sạch trước / làm sạch bên trong cho các hệ thống hơi nước / ngưng tụ quan trọng
-
Hướng dẫn về khả năng tương thích với chương trình xử lý ngưng tụ của bạn
-
Các giải pháp theo dõi 316L thay thế cho các dịch vụ ăn mòn hoặc bị ô nhiễm cao
-
3¢ Làm thế nào tôi biết ống đáp ứng yêu cầu ASTM B75 và dự án QA?
ASTM B75 / B75M xác định các yêu cầu nghiêm ngặt về hóa học, tính chất cơ học, thử nghiệm mở rộng, thử nghiệm làm mềm hydro và thử nghiệm không phá hủy các ống đồng liền mạch.
Chúng tôi cung cấp
-
Báo cáo thử nghiệm vật liệu (EN 10204 3.1) bao gồm:
-
Phân tích hóa học (Cu, P và dư lượng)
-
Kết quả thử nghiệm kéo và độ cứng
-
Các thử nghiệm mở rộng / phẳng theo yêu cầu
-
Các thử nghiệm Eddy-current hoặc hydrostatic/pneumatic nếu được chỉ định
-
-
Khả năng truy xuất hoàn toàn bằng nhiệt, cuộn và gói, cộng với bao bì và đánh dấu phù hợp với thông số kỹ thuật ASTM / khách hàng.
4. ¢ Tôi có thể có được ống dò trong cuộn dài và với hiệu suất uốn cong đáng tin cậy? ¢
Các hướng dẫn thiết kế theo dõi hơi nước nhấn mạnh việc sử dụng ống đồng 3/8 "và 1/2" OD hoặc ống không gỉ trong các chạy liên tục dài để cài đặt hiệu quả.
Lợi thế của chúng ta ở đây
-
Các cuộn dây C12200 được lò sưởi mềm với độ dẻo dai tuyệt vời (thường là O60 kéo 220 ~ 260 MPa với độ kéo dài ≥ 40%) cho phép bọc chặt xung quanh các dây chuyền quy trình mà không bị nếp nhăn.
-
Cuộn dây cuộn ngang giảm thiểu các khớp và điểm rò rỉ, giảm thời gian lắp đặt và rủi ro bảo trì.
5¢ Nếu tôi cần điểm tương đương cho các dự án đa tiêu chuẩn thì sao?
Các dự án toàn cầu thường kết hợp tài liệu ASTM, EN, JIS, GB và GOST. Cu-DHP / C12200 có các tham chiếu chéo được thiết lập tốt đến CW024A, C1220 và TP2 và đồng loại M1F của Nga.
Chúng tôi ủng hộ
-
Bản đồ chéo tiêu chuẩn (ASTM EN JIS GB GOST) trong trang dữ liệu và chứng chỉ
-
Nhãn tiêu chuẩn hỗn hợp nếu tài liệu của bạn yêu cầu cả UNS và địa phương
Thành phần hóa học
| Thể loại | Tiêu chuẩn / Hệ thống | Mô tả điển hình | Cu (min, wt%) | P (wt%) | Chú ý |
|---|---|---|---|---|---|
| C12200 | ASTM (UNS) | Phosphor-deoxidized copper, high residual P (Cu-DHP) | 99.9 (Cu+Ag) | 0.015 ¥0.040 | Tiêu chuẩn Cu-DHP cho ống, tuyệt vời cho các ứng dụng theo dõi hơi nước. |
| C12000 | ASTM (UNS) | Phosphor-deoxidized copper, low residual P (Cu-DLP) | 99.9 (Cu+Ag) | 0.004 ¥0.012 | Độ dẫn cao hơn, P dư lượng thấp hơn một chút so với C12200. |
| CW024A | EN 12449 | Rụng đồng khử oxy hóa phốt pho (Cu-DHP) | 99.9 (Cu+Ag) | 0.015 ¥0.040 | Thành phần cơ bản phù hợp với C12200. |
| C1220 | JIS H3300/H3100 | Đồng Phosphor-deoxidized | 99.9 | 0.015 ¥0.040 | Được sử dụng rộng rãi cho HVAC và ống ống nước. |
| TP2 | GB/T 5231 | Đồng Phosphor-deoxidized | 99.9 (Cu+Ag) | 0.015 ¥0.040 | Chất lượng Trung Quốc trực tiếp liên quan đến C12200 / C1220 / Cu-DHP. |
Tính chất cơ học
| Thể loại | Tiêu chuẩn / Nhiệt độ | Độ bền kéo Rm (MPa) | Sức mạnh năng suất Rp0.2 (MPa) | Chiều dài A (%) | Độ cứng | Chú ý |
|---|---|---|---|---|---|---|
| C12200 | ASTM, O60 mềm | 220 ¢ 260 | ~ 70 ¢ 90 (thường) | ≥ 40 | 50 ¢ 70 HV | Các giá trị điển hình cho ống O60 mềm. |
| C12000 | ASTM, O60 mềm | 210 ¢ 250 | ~ 65 ¢ 85 (thường) | ≥ 35 | 45 ¢ 65 HV | Độ dẫn hơi cao hơn, độ bền tương tự như C12200. |
| CW024A | EN, ống R200 (được lòa) | ≥ 200 | ≈80 (thanh chiếu) | ≥ 40 | ≤ 110 HBW | Dữ liệu EN Cu-DHP R200 cho ống, t ≤ 20 mm. |
| C1220 | JIS, sưởi (O) | ≥ 195 | ️ | ≥ 35 | (mẹo) | Đại diện cho các ống JIS C1220 được sưởi. |
| TP2 | GB, dải mềm/tuýp | ≈195~250 (phạm vi mềm) | ️ | ≈30 ≈40 | 60 ¢ 90 HV | Tình trạng mềm tương đương với tính chất của C12200/CW024A. |
Tiêu chuẩn áp dụng
ASTM (Mỹ)
-
ASTM B75/B75M ¢ ống đồng liền mạch (bao gồm UNS C12000 và C12200).
-
ASTM B280 Ống đồng liền mạch cho điều hòa không khí và làm lạnh (C12200).
-
ASTM B111 Ống ngưng tụ và trao đổi nhiệt liền mạch bằng đồng và hợp kim đồng.
EN (Châu Âu)
-
EN 12449 ️ Đồng và hợp kim đồng ️ ống tròn không may cho mục đích chung (Cu-DHP, CW024A).
-
EN 13600 / EN 1057 ¢ Các tiêu chuẩn ống đồng bổ sung cho các ứng dụng điện và ống nước.
GB (Trung Quốc)
-
GB/T 5231 Định nghĩa và thành phần hóa học của đồng rèn và hợp kim đồng (TP2)
-
GB/T 1527 Ống kéo bằng đồng và hợp kim đồng.
-
GB/T 18033 Ống nước và khí đồng liền mạch.
JIS (Nhật Bản)
-
JIS H3300 Ống và ống liền mạch đồng và hợp kim đồng (bao gồm C1220T).
GOST (Nga / CIS)
-
GOST 617-2006 Ống đồng và đồng tròn cho sử dụng chung Các điều kiện kỹ thuật (được áp dụng cho các ống đồng như loại M1/M1Ф).
Các lĩnh vực ứng dụng
Các lĩnh vực ứng dụng chung
Nhờ tính dẫn nhiệt cao, khả năng chống ăn mòn tốt và khả năng hình thành tuyệt vời, ống C12200 / Cu-DHP được sử dụng rộng rãi trong:
-
Theo dõi hơi nước và đường ống hơi nước
-
Máy trao đổi nhiệt, máy ngưng tụ và máy bốc hơi
-
Các đường ống HVAC và làm lạnh
-
Phân phối nước nóng và nước lạnh
-
Các ống dẫn hóa học và công nghiệp (không gây hấn)
Sử dụng cụ thể trong hệ thống theo dõi hơi và hệ thống hơi
-
Theo dõi hơi của đường ống quy trình
-
Đường hơi nước để phân phối tiện ích
-
Các van, thiết bị và thiết bị phụ trợ
-
Ứng dụng trao đổi nhiệt và cuộn dây
-
Dịch vụ xây dựng và sử dụng hơi nước HVAC
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: nhà sản xuất, cũng có thể làm thương mại.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung, nó là 10-15 ngày nếu hàng hóa có trong kho, hoặc nó là 30-40 ngày nếu hàng hóa không có trong kho,
Nó tùy theo số lượng.
Q: Bạn cung cấp các mẫu? Nó là miễn phí hoặc thêm?
A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
Hỏi: Điều khoản thanh toán của bạn là gì?
A: Thanh toán <= 2000USD, 100% trước. Thanh toán>= 2000USD, 30% T / T trước, số dư trước khi vận chuyển.
Nếu bạn có câu hỏi khác, pls cảm thấy miễn phí để liên hệ với tôi.
-
