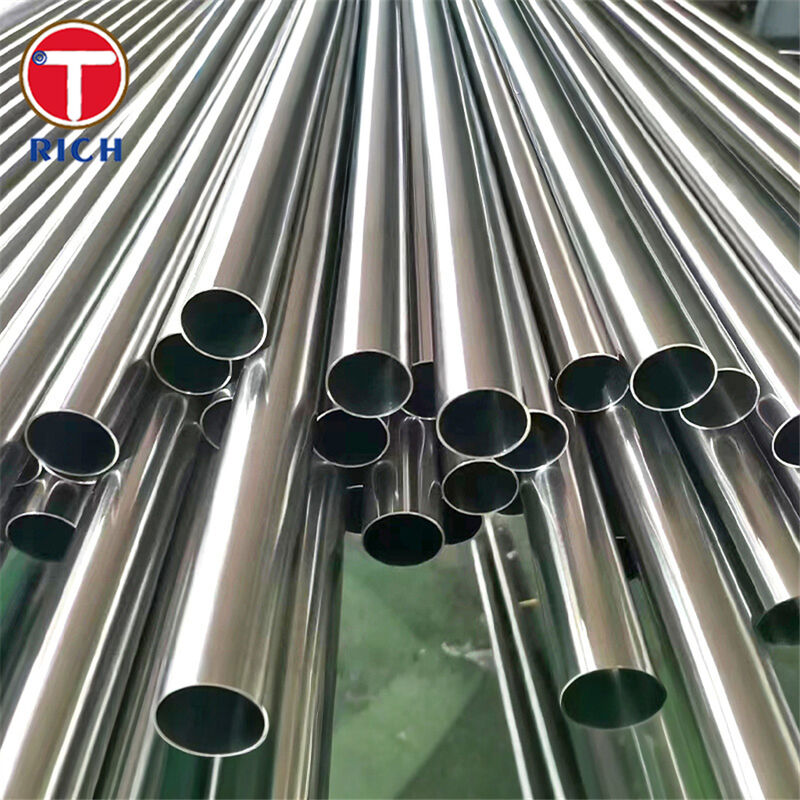

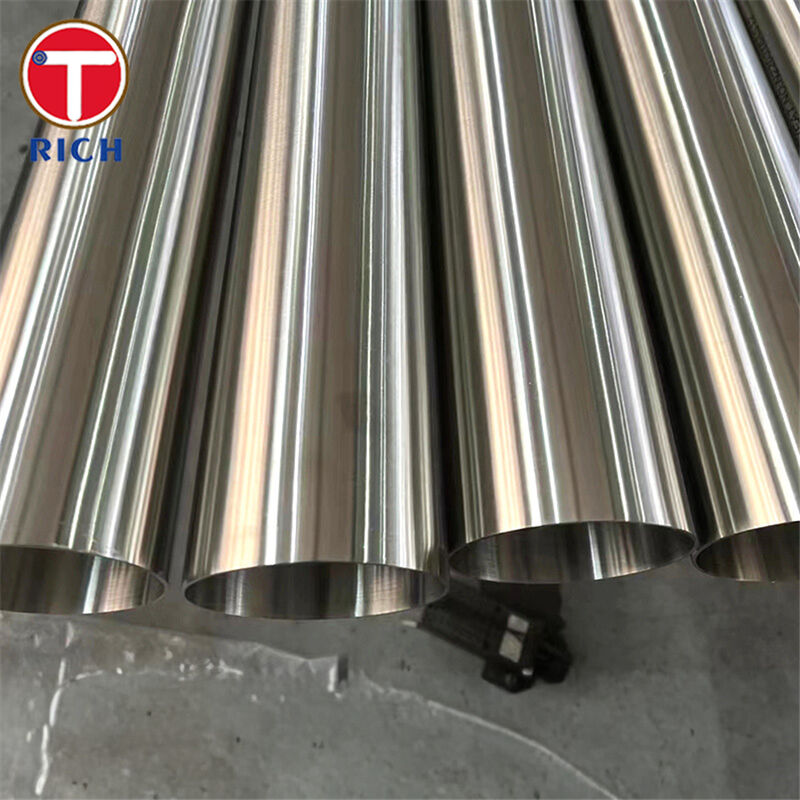

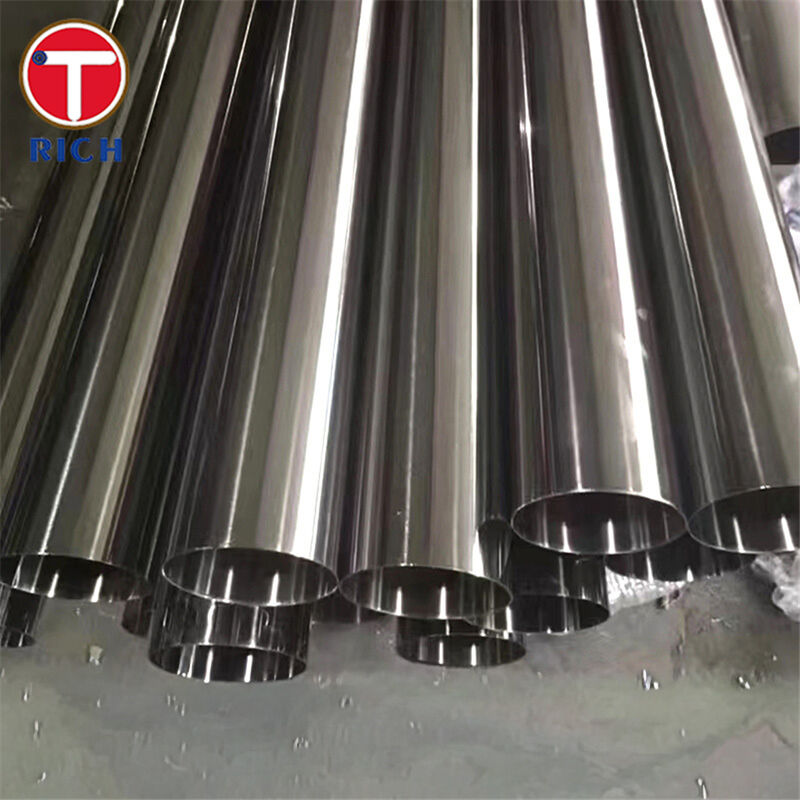

ISO 2037 ống thép không gỉ ống thép không gỉ vệ sinh cho công nghiệp thực phẩm

Vật liệu

ISO 2037 ống thép không gỉ vệ sinh là ống thép không gỉ austenit không may hoặc hàn được thiết kế đặc biệt cho dịch vụ vệ sinh trong ngành công nghiệp thực phẩm.dung nạp, độ thô bề mặt và các yêu cầu vệ sinh cho các ống thép không gỉ thẳng được sử dụng trong lĩnh vực thực phẩm, đảm bảo dễ dàng làm sạch và an toàn sản phẩm.

Các lớp điển hình cho ống ISO 2037 là:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404)

• AISI 321 (EN 1.4541) Ti ổn định để có khả năng chống nhạy cảm tốt hơn và phục vụ ở nhiệt độ cao

Các loại này kết hợp khả năng chống ăn mòn, hàn và hình thành tuyệt vời, làm cho chúng trở thành lựa chọn tiêu chuẩn cho đường ống thực phẩm, sữa và đồ uống.

Thông số kỹ thuật

• Tiêu chuẩn

  • ISO 2037:1992 “Lục thép không gỉ cho ngành công nghiệp thực phẩm”

  • Việc áp dụng khu vực như BH GSO ISO 2037:2017

• Các loại thép điển hình

  • AISI 304 / 304L / 316 / 316L / 321

  • Phù hợp EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Quá trình sản xuất

  • Các ống hàn hoặc không may

  • Sản phẩm được sưởi ấm bằng dung dịch và ướp, tùy chọn bề mặt bên trong cơ học/đánh bóng điện

  • Các dây hàn đúc hạt hoặc đất để duy trì sự trơn tru bên trong cho dịch vụ vệ sinh

• Kích thước (phạm vi tiêu chuẩn ISO 2037)

  • Đường kính bên ngoài: khoảng 25 ‰ 101,6 mm được sử dụng rộng rãi trong các nhà máy thực phẩm và đồ uống

  • Độ dày tường: loạt theo bảng ISO 2037; kích thước vệ sinh phổ biến khoảng 1,5-3 mm (giá trị chính xác phụ thuộc vào loạt OD)

• Xét mặt và độ thô

  • Xét nội bộ thường được sơn sáng và/hoặc đánh bóng cơ khí

  • Độ thô: các dòng vệ sinh thực phẩm và đồ uống thường được chỉ địnhRa ≤ 0,8 μm (32 μin)trên bề mặt tiếp xúc với sản phẩm để giảm tối thiểu bộ phim sinh học và dễ làm sạch.

• Kết thúc ống

  • Bụt hình vuông, khô, phù hợp với hàn quỹ đạo

  • Các dây thắt vệ sinh được lắp ráp sẵn tùy chọn / đầu kẹp để lắp ráp nhanh chóng

Các đặc điểm chính

1. Bề mặt bên trong vệ sinh
   Độ thô bề mặt được kiểm soát (thường là Ra ≤ 0,8 μm) và hàn không rạn nứt làm giảm sự bám sát của vi khuẩn và hỗ trợ làm sạch CIP / SIP hiệu quả.

2. Chống ăn mòn tuyệt vời
   304/304L cung cấp khả năng kháng mạnh đối với môi trường trung tính; 316/316L thêm molybdenum để có khả năng kháng mạnh hơn trong các sản phẩm thực phẩm chứa clorua hoặc axit và hóa chất làm sạch.

3. Độ khoan dung kích thước nhất quán
   ISO 2037 đặt ra các độ khoan dung nghiêm ngặt cho OD, độ dày tường và độ thẳng, cung cấp sự phù hợp đáng tin cậy với các kẹp, phụ kiện và van tiêu chuẩn.

4. Tính toàn vẹn cơ học cao
   Thép không gỉ austenit cung cấp độ bền kéo cao, độ dẻo dai và độ dẻo dai, duy trì tính toàn vẹn dưới áp lực, rung động và chu kỳ nhiệt thường xuyên.

5. Khả năng hàn tuyệt vời
   Các loại L L có carbon thấp (304L, 316L) và ổn định 321 giảm thiểu sự nhạy cảm và ăn mòn giữa các hạt trong các vùng bị ảnh hưởng bởi nhiệt, cho phép hàn TIG quỹ đạo đáng tin cậy mà không cần xử lý nhiệt sau hàn.

6. Khả năng truy xuất nguồn gốc và tài liệu đầy đủ
   Các ống ISO 2037 thường được cung cấp với chứng chỉ vật liệu EN 10204 3.1, tài liệu kết thúc bề mặt và báo cáo độ thô và báo cáo borescope tùy chọn, giúp người dùng đáp ứng HACCP,ISO 22000 và các chế độ an toàn thực phẩm liên quan.

Lợi ích của chúng ta

1. ¢ Bề mặt bên trong có thực sự có thể làm sạch và vệ sinh đủ không?

Hỏi:Rủi ro của phim sinh học, dư lượng hoặc ô nhiễm trong các dòng sản phẩm và mạch CIP.

Ưu điểm của chúng ta:

• Chúng tôi xác định và kiểm soát độ thô bên trong xung quanhRa ≤ 0,8 μm, phù hợp với hướng dẫn phổ biến của ngành công nghiệp thực phẩm cho bề mặt vệ sinh, và cung cấp kết thúc tinh tế hơn theo yêu cầu.

• Các lớp hàn được làm mịn (đánh lốp/đánh đất) và cắt bột nếu cần thiết để tránh vết nứt và chân chết.

• Mỗi lô có thể được cung cấp với xác minh bề mặt hoàn thiện (báo cáo hồ sơ hoặc chứng chỉ Ra đại diện), hỗ trợ xác nhận các quy trình làm sạch của bạn.

2¢ Tôi nên sử dụng chất lượng nào, 304 hay 316L, và nó sẽ tồn tại trong môi trường và hóa chất làm sạch của tôi?

Hỏi:Cỗ hố hoặc nứt do ăn mòn do căng thẳng do clorua, axit, kiềm và môi trường CIP hung hăng.

Ưu điểm của chúng ta:

• Chúng tôi cung cấp lựa chọn vật liệu dựa trên ứng dụng:

  • 304 / 304Lđối với các sản phẩm sữa nói chung và các phương tiện trung tính có hàm lượng clo thấp.

  • 316 / 316Lđối với nước muối, nước sốt, nước trái cây và chế độ CIP/SIP mạnh mẽ.

  • 321cho các đường nhiệt độ cao (ví dụ dầu nóng, hơi nước, khử trùng nhiệt độ cao) nơi mà khả năng chống nhạy là rất quan trọng.

• Hỗ trợ kỹ thuật bao gồm xem xét các phương tiện, nhiệt độ và chu kỳ làm sạch của bạn để đề nghị chất lượng tối ưu với mức độ ăn mòn thích hợp.

3¢ Tôi có thể tích hợp các ống ISO 2037 vào một nhà máy tiêu chuẩn hỗn hợp (ASTM, EN/DIN)?

Hỏi:Khả năng tương thích giữa ISO 2037 và các tiêu chuẩn ống vệ sinh phổ biến khác như ASTM A270, EN 10357/DIN 11850 và JIS G3447.

Ưu điểm của chúng ta:

• Chúng tôi cung cấp ống ISO 2037 với kích thước phù hợp với loạt ống vệ sinh châu Âu (EN 10357 / cũ DIN 11850), được sử dụng rộng rãi trên các nhà máy thực phẩm và đồ uống của EU.

• Các tùy chọn tuân thủ kép (ví dụ ISO 2037 + EN 10357 hoặc ISO 2037 + ASTM A270) có thể được cung cấp khi các độ khoan dung thiết kế cho phép, đơn giản hóa việc tích hợp vào các dự án toàn cầu.

• Các phụ kiện vệ sinh phù hợp (bends, tees, reducers, ferrules) theo kích thước ISO 2037/EN 10357 có sẵn, đảm bảo chuyển tiếp không rò rỉ và kết nối kẹp tiêu chuẩn.

4¢ Làm sao tôi biết ống đáp ứng các yêu cầu về an toàn thực phẩm và tài liệu chất lượng?

Hỏi:Kiểm tra tuân thủ (HACCP, ISO/FSSC 22000), kiểm tra khách hàng và kiểm tra quy định.

Ưu điểm của chúng ta:

• Chứng chỉ EN 10204 3.1 với khả năng truy xuất nhiệt hoàn toàn, thành phần hóa học và tính chất cơ học.

• Kiểm tra bổ sung tùy chọn:

  • Kiểm tra điện xoáy hoặc thủy tĩnh của hàn

  • Kiểm tra bề mặt bên trong bằng ống dò

  • Báo cáo đo độ thô trên các mẫu đại diện

• Liên kết chéo rõ ràng với các tiêu chuẩn quốc tế (ISO/ASTM/EN/JIS/GB/GOST) để đơn giản hóa các gói thông số kỹ thuật và tài liệu.

5¢ Tôi có thể có được ống với độ dài và chế tạo chính xác mà dự án của tôi cần không?

Hỏi:Chi phí lắp đặt, thời gian hàn tại chỗ và sự phức tạp của bố cục.

Ưu điểm của chúng ta:

• Cổ phiếu rộng trong kết hợp OD và tường thông thường theo loạt ISO 2037/EN 10357 với thời gian giao hàng ngắn.

• Cắt theo chiều dài cung cấp, cuộn sẵn, U-bends và manifolds để giảm hàn trường.

• Hỗ trợ kỹ thuật cho đường dẫn, độ dốc (đối với thoát nước) và khả năng thoát nước để giúp bạn thiết kế hệ thống đường ống vệ sinh với chân chết tối thiểu.

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn áp dụng

Trong khi ISO 2037 là tiêu chuẩn sản phẩm chính, các tiêu chuẩn tương đương hoặc liên quan trong các hệ thống khác bao gồm:

• ISO

  • ISO 2037:1992 Ống thép không gỉ cho ngành công nghiệp thực phẩm

• ASTM (Mỹ)

  • ASTM A270 Ống vệ sinh thép không gỉ liền mạch và hàn để phục vụ ngành công nghiệp sữa và thực phẩm

  • ASTM A269 Ống thép không gỉ austenit không may liền và hàn cho dịch vụ chung

  • ASTM A249 Thông số kỹ thuật của ống hàn thường được tham chiếu cho các thử nghiệm cơ học / uốn cong bổ sung trên ống vệ sinh

• EN / DIN (Châu Âu)

  • EN 10357 (trước đây là DIN 11850)

• GOST (Nga & CIS)

  • GOST 9941 Ống dạng lạnh không may được làm bằng thép hợp kim cao chống ăn mòn, được sử dụng làm cơ sở ống không gỉ trong các hệ thống tinh khiết và áp suất cao, bao gồm cả các ứng dụng liên quan đến thực phẩm

• JIS (Nhật Bản)

  • JIS G3447 Ống vệ sinh bằng thép không gỉ cho ngành công nghiệp sữa và thực phẩm

• GB (Trung Quốc)

  • GB/T 12771 Ống thép không gỉ hàn để vận chuyển chất lỏng, thường được sử dụng cho đường ống thực phẩm và đồ uống cùng với các yêu cầu vệ sinh cụ thể

  • Liên quan: GB/T 14975 và GB/T 14976 cho ống thép không gỉ liền mạch

Các ống ISO 2037 của chúng tôi có thể được lựa chọn và ghi lại để phù hợp với các khung này, cho phép dễ dàng đặc điểm kỹ thuật trong các dự án thực phẩm và đồ uống quốc tế.

Các lĩnh vực ứng dụng

Tổng quát

ISO 2037 ống thép không gỉ vệ sinh được sử dụng ở bất cứ nơi nào thực phẩm, đồ uống hoặc các sản phẩm liên quan phải được chế biến, vận chuyển hoặc làm sạch trong một hệ thống đường ống vệ sinh, chống ăn mòn.Thép không gỉ kết hợp khả năng làm sạch, độ bền và khả năng chống ăn mòn làm cho nó trở thành vật liệu thống trị cho đường ống tiếp xúc với thực phẩm.

Sử dụng công nghiệp điển hình và chức năng đường dây

1. Sữa & Các thành phần sữa

   • Các đường tiếp nhận và chuyển sữa thô

   • Hệ thống thanh trùng và UHT

   • Các ống dẫn kem, bột whey, lactose và sữa tập trung

   • Các đường cung cấp/trở lại CIP và các bộ lọc làm sạch

2. Đồ uống, bia & đồ uống nhẹ

   • Các dây chuyền làm bia (cây thảo, bia, lọc và chuyển bia sáng)

   • Các dòng nước uống có ga và nước ép tập trung

   • Các bộ sưu tập syrup, hương vị và pha trộn

   • Vòng tròn tiếp xúc CO2 và carbonation khi thiết kế vệ sinh là điều cần thiết

3. Sản phẩm trái cây, rau & chế biến đường

   • Nước ép, phở và tập trung chuyển

   • Phân phối xi-rô đường và chất ngọt lỏng

   • Các dòng sản phẩm và hương vị axit, trong đó 316L được ưa thích để chống đục

4. Thịt, gia cầm, hải sản & đồ ăn sẵn

   • Các mạch tiêm nước muối và marinade

   • Hệ thống ống dẫn nấu ăn, làm mát và sưởi ấm

   • Các dây chuyền phân phối rửa và làm sạch

5. Dầu ăn, chất béo và nước sốt

   • Chuyển dầu tinh chế và chất béo

   • Nước sốt, nước sốt và gia vị có độ nhớt cao

   • Các phần lấp đầy nóng và khử trùng nhiệt độ cao, thường sử dụng 321 hoặc 316L

6. Các tiện ích & Hỗ trợ quy trình

   • Nước xử lý, nước tinh khiết và nước ngưng tụ trở lại

   • Các đường phân phối hơi và dây chuyền ngưng tụ (với các loại nhiệt độ cao thích hợp)

   • Các mạch CIP và SIP (để làm sạch các dung dịch kiềm và axit, chất tẩy rửa)
