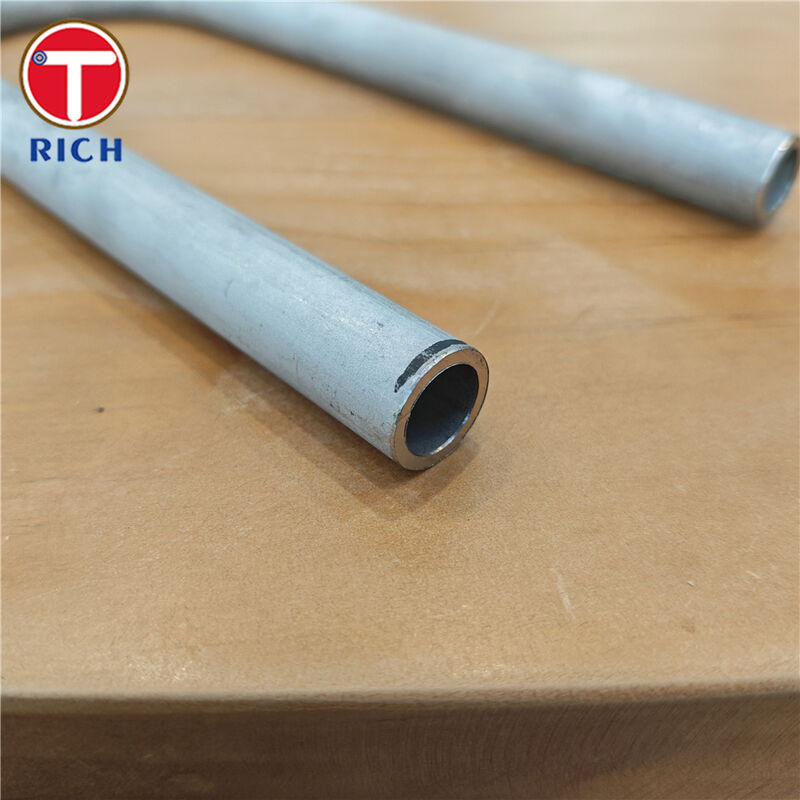

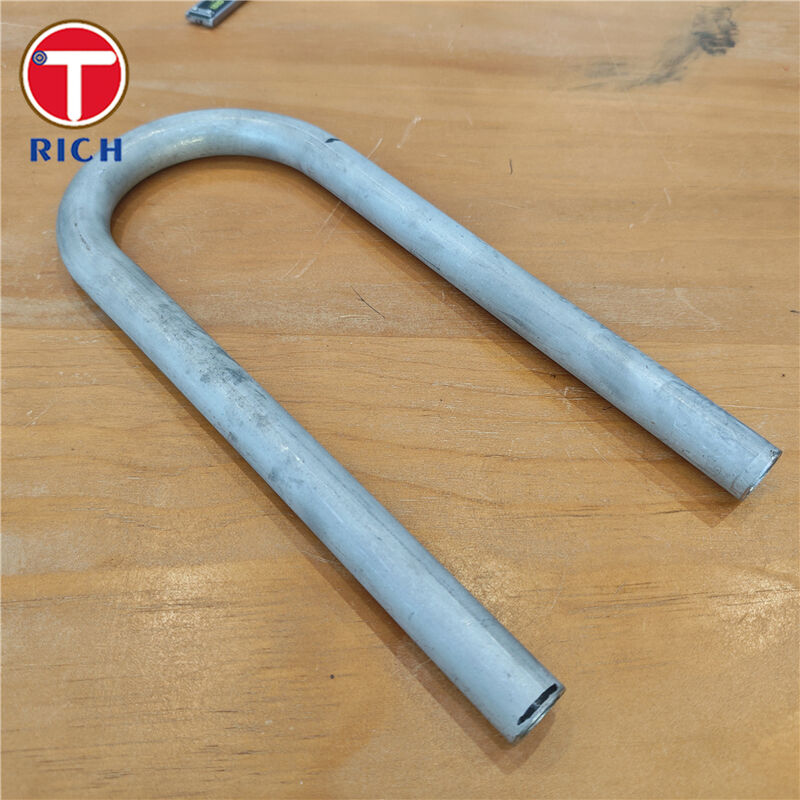

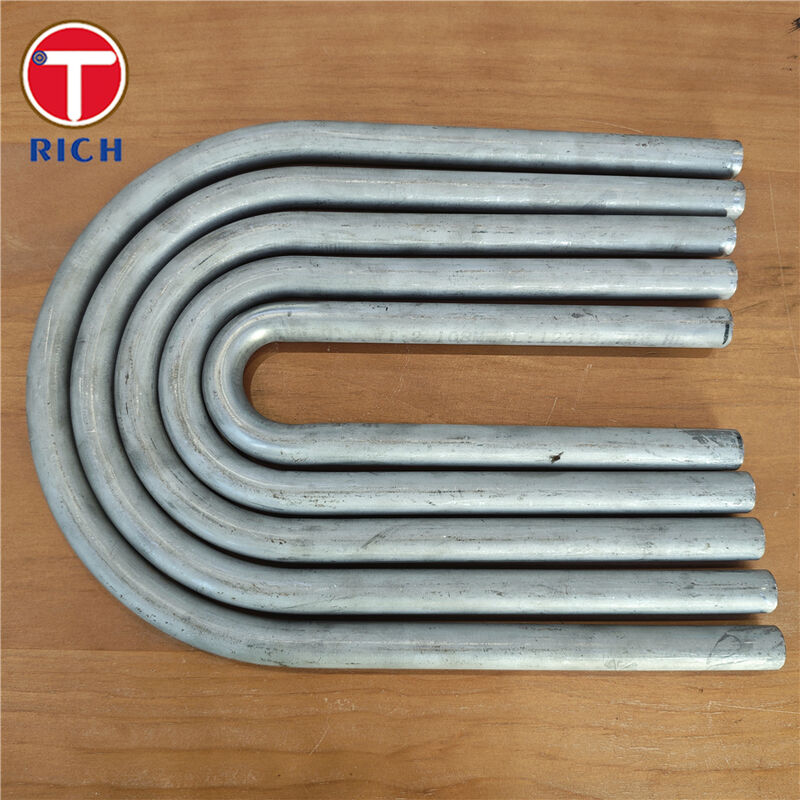

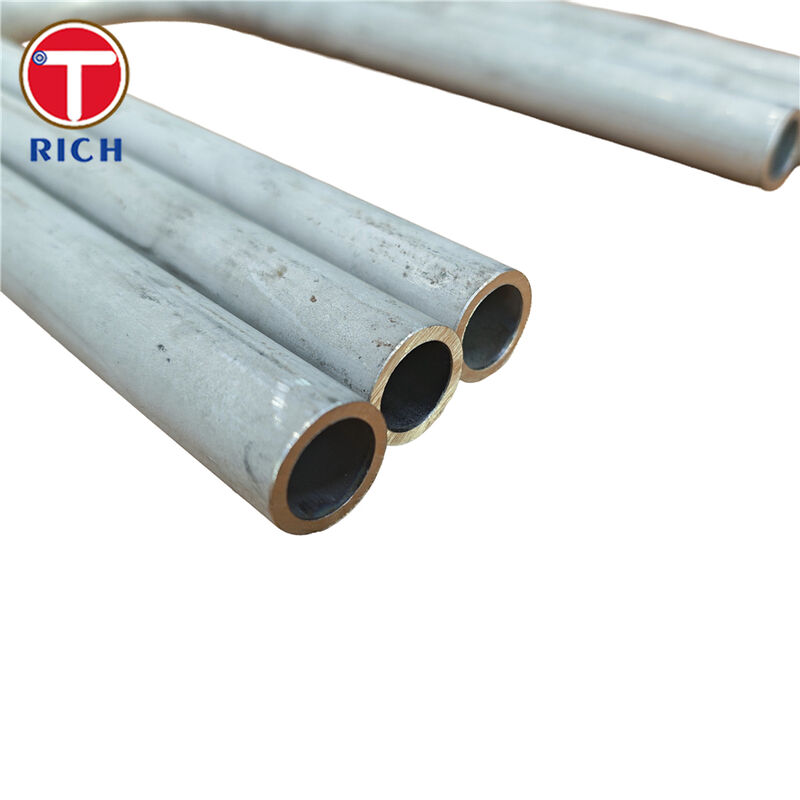

Bơm hình U thép không gỉ √ Bơm hình U thép cong lạnh cho máy trao đổi nhiệt

Thông tin tổng quan

Bơm hình U thép không gỉ (bơm cong U) được chế tạo bằng cách uốn lạnh các ống trao đổi nhiệt thép không gỉ liền mạch hoặc hàn thành hình U hoặc đa U chính xác,tiếp theo là giảm căng thẳng hoặc sưởi dung dịch nếu cần thiếtChúng được thiết kế cho các bộ trao đổi nhiệt vỏ và ống, máy ngưng tụ, nồi hơi và máy sưởi nước cung cấp hoạt động dưới nhiệt độ và áp suất cao,và thường được sản xuất trong các loại austenit như TP304/304L, TP316/316L, và TP321 với các tiêu chuẩn như ASTM A213 hoặc các thông số kỹ thuật liên quan.

Thông số kỹ thuật

Vật liệu cơ bản

• Thép không gỉ austenit: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Các tùy chọn khác theo yêu cầu: thép không gỉ hợp kim cao hơn, thép không gỉ képlex, hợp kim niken

Phạm vi kích thước (khả năng điển hình)

• Đường kính bên ngoài (OD): khoảng 12,7 ∼38,1 mm (1⁄2" ∼11⁄2"), kích thước lớn hơn theo yêu cầu

• Độ dày tường (WT): khoảng 0,70 ∼ 4,0 mm

• Phân tích uốn cong (CLR):

  • Ít nhất: thông thường ≥1,5 × OD

  • Tối đa: lên đến khoảng 1500 ∼ 1700 mm tùy thuộc vào OD và lớp

• Chiều dài chân thẳng: lên đến khoảng 12.000 mm

• Chiều dài phát triển tối đa cho mỗi ống U: lên đến khoảng 27.000 ∼ 30.000 mm

Đường sản xuất

• ống gốc: ống trao đổi nhiệt bằng thép không gỉ liền mạch hoặc hàn

• Xoắn: xoắn lạnh đến bán kính và chiều dài chân được chỉ định (thường phù hợp với thực tiễn TEMA / DIN 28179)

• Điều trị nhiệt:

  • Sản phẩm được sử dụng trong các loại không gỉ austenitic sau khi uốn cong

• Xét hoàn thiện: ướp, lò sưởi rực rỡ hoặc đánh bóng cơ khí OD như được chỉ định

• Các phần cuối: đơn giản, trục hoặc chuẩn bị để hàn ống-bảng

Các đặc điểm chính

• Chống ăn mòn tuyệt vời trong nước, hơi nước, nhiều hóa chất và môi trường lọc dầu / hóa dầu, đặc biệt là trong TP316/316L và TP321.

• Khả năng nhiệt độ cao cho công việc nồi hơi và trao đổi nhiệt, với tính chất cơ học ổn định ở nhiệt độ hoạt động cao.

• Định dạng gói nhỏ gọn nhờ thiết kế hình chữ U, giảm chiều dài trao đổi và cho phép mở rộng nhiệt mà không cần khớp mở rộng.

• Kiểm soát uốn cong chặt chẽ (chiều bán kính, mỏng tường, bầu dục) để duy trì tính toàn vẹn áp suất và hiệu suất dòng chảy tại uốn cong.

• Sản xuất hoàn toàn có thể theo dõi với thử nghiệm áp suất và kiểm tra không phá hủy theo tiêu chuẩn quốc tế.

Lợi ích của chúng ta

1¢ Làm thế nào để kiểm soát mỏng tường và trứng ở U-bend?

Mức độ mỏng của tường và biến dạng cắt ngang là những mối quan tâm kỹ thuật chính trong các ống cong lạnh,bởi vì bức tường bên ngoài của đường cong có xu hướng mỏng trong khi bức tường bên trong dày hơn và phần trở nên hơi hình bầu dục.

• Chúng tôi thiết kế các quy trình uốn cong để giữ cho bức tường mỏng ở đường uốn cong trong một tỷ lệ thấp được kiểm soát của bức tường ban đầu và độ bao phủ trong giới hạn chặt chẽ của OD,phù hợp với các thông số kỹ thuật trao đổi nhiệt chung cho các ống U cong.

• Công cụ uốn cong, nắp và bôi trơn được chọn phù hợp với OD / WT và lớp, giảm căng địa phương và ngăn ngừa phẳng.

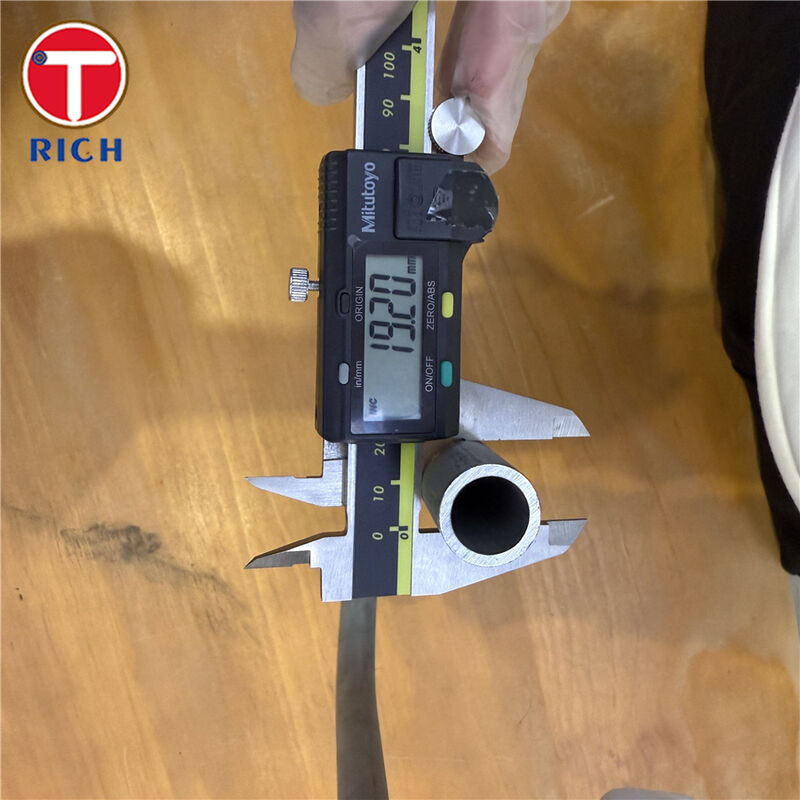

• Mỗi lô được kiểm tra kích thước tại đường cong (OD, WT, ovality) để các ống sẽ phù hợp với các lỗ trên tấm ống và đáp ứng các yêu cầu áp suất quá trình.

2. ¿Bụi được xử lý nhiệt đúng cách sau khi uốn cong lạnh?

Dần lạnh đưa ra các căng thẳng còn lại và có thể làm giảm khả năng chống ăn mòn nếu các căng thẳng cao được để lại trong vật liệu.

• Đối với ống U thép không gỉ austenitic, chúng tôi áp dụng lò sưởi dung dịch hoặc xử lý nhiệt giảm căng thẳng sau khi uốn cong bất cứ khi nào được yêu cầu bởi khách hàng hoặc quy tắc.

• Điều trị nhiệt được thực hiện trong lò điều khiển hoặc bằng phương pháp điện kháng, như thường được sử dụng bởi các nhà sản xuất ống U lớn.

• Các tính chất cơ học và ăn mòn sau khi uốn cong sẽ được khôi phục lại đến mức được chỉ định trong các tiêu chuẩn ống cơ sở (ví dụ như ASTM A213).

3¢ Bạn có thể đáp ứng các tiêu chuẩn và điểm nào? ¢

Người dùng cuối thường yêu cầu tương thích với các tiêu chuẩn ống nổi tiếng và mã thiết kế bộ trao đổi.

• ASTM / ASME

  • ASTM A213 / ASME SA213 cho các ống trao đổi nhiệt không gỉ austenit không liền mạch (TP304/304L, TP316/316L, TP321, TP347H, v.v.)

  • ASTM A249 / ASME SA249 cho các ống lò nung austenit và ống trao đổi nhiệt được hàn, trong đó các ống gốc hàn được chỉ định

  • ASTM A688 / ASTM A803 cho các ống cong U loại máy sưởi nước cung cấp dựa trên thép không gỉ austenit được hàn hoặc liền mạch

• EN / DIN

  • EN 10216-5 cho các ống không gỉ liền mạch cho mục đích chịu áp lực và chống ăn mòn

  • EN 10217-7 cho các ống áp suất không gỉ hàn nếu có

  • DIN 28179 / DIN 28180 cho hình học U-bend và dung sai kích thước trong bộ trao đổi nhiệt ống

• GOST

  • GOST 9941 ống thép không gỉ để phục vụ chống ăn mòn, bao gồm cả các ứng dụng trao đổi nhiệt

• JIS

  • JIS G3463 ống thép không gỉ cho nồi hơi và trao đổi nhiệt

• GB (Trung Quốc)

  • GB/T 13296 ống thép không gỉ liền mạch cho nồi hơi và trao đổi nhiệt

  • GB/T 14976 ống thép không gỉ liền mạch để vận chuyển chất lỏng, khi được chỉ định cho dịch vụ ống dẫn quy trình

Điều này cho phép cung cấp các ống hình chữ U để phù hợp với hầu hết các dự án quốc tế và các yêu cầu về quy tắc.

4¢ Còn về kiểm tra, thử nghiệm và tài liệu?

• Các ống được trải qua các thử nghiệm điện thủy tĩnh hoặc không phá hoại (dòng xoáy, siêu âm) trên mỗi bộ phận, như được cho phép trong các tiêu chuẩn ống áp dụng.

• Các thử nghiệm bổ sung như thử nghiệm ăn mòn liên hạt, PMI và kiểm tra độ cứng có thể được cung cấp cho các dịch vụ quan trọng.

• Chứng chỉ thử nghiệm máy (ví dụ EN 10204 3.1) được cung cấp, bao gồm số lượng nhiệt, chất lượng, kích thước, NDT và tình trạng xử lý nhiệt.

5- “Bạn đề nghị tài liệu nào cho dịch vụ của tôi?”

• Đối với nước chung, hơi nước và nhiều phương tiện có hàm lượng clorua thấp, TP304/TP304L thường là đủ.

• Đối với các hóa chất có chứa clorua hoặc gây hấn nhẹ, TP316 / TP316L thường là sự lựa chọn an toàn hơn nhờ hàm lượng molybden và khả năng chống nứt được cải thiện.

• Đối với dịch vụ nhiệt độ cao hơn với chu kỳ nhiệt thường xuyên, TP321 (Ti ổn định) hoặc TP347H thường được ưa thích.

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn thực thi

ASTM / ASME

• ASTM A213 / ASME SA213 ?? ống thép hợp kim ferritic và austenitic liền mạch cho nồi hơi, máy siêu sưởi và máy trao đổi nhiệt

• ASTM A249 / ASME SA249 ️ lò nung austenit, lò sưởi, lò trao đổi nhiệt và ống ngưng tụ

• ASTM A688 / ASTM A803 ?? ống sưởi nước và ống u-bend không gỉ austenit và ferrit

EN / DIN

• EN 10216-5 ️ ống thép không gỉ liền mạch cho mục đích áp lực

• EN 10217-7 ️ ống thép không gỉ hàn cho mục đích áp suất

• DIN 28179 / DIN 28180 ống và U-bends cho máy trao đổi nhiệt ống; kích thước, vật liệu và dung sai uốn cong

GOST

• GOST 9941 Ống thép không gỉ bằng thép chống ăn mòn, được sử dụng rộng rãi trên thị trường CIS cho máy trao đổi nhiệt và thiết bị quy trình

JIS

• JIS G3463 Ống thép không gỉ cho nồi hơi và trao đổi nhiệt

GB (Trung Quốc)

• GB/T 13296 Ống thép không gỉ liền mạch cho nồi hơi và trao đổi nhiệt

• GB/T 14976 ️ ống thép không gỉ liền mạch để vận chuyển chất lỏng

Các lĩnh vực ứng dụng

Các lĩnh vực ứng dụng chung

Nhờ khả năng chống ăn mòn cao, khả năng nhiệt độ và hình học nhỏ gọn, ống hình U thép không gỉ được sử dụng rộng rãi trong:

• Máy trao đổi nhiệt bằng ống và vỏ

• Máy gia cố và máy sưởi nước

• Máy nén nhiệt thải và máy sưởi bằng lò sưởi

• Nhà máy điện và các đơn vị phục hồi nhiệt từ năng lượng tái tạo

• Thiết bị quy trình hạt nhân và hóa dầu

Q: Bạn là công ty thương mại hay nhà sản xuất?

A: nhà sản xuất, cũng có thể làm thương mại.

Q: Thời gian giao hàng của bạn là bao lâu?

A: Nói chung, nó là 10-15 ngày nếu hàng hóa có trong kho, hoặc nó là 30-40 ngày nếu hàng hóa không có trong kho,

Nó tùy theo số lượng.

Q: Bạn cung cấp các mẫu? Nó là miễn phí hoặc thêm?

A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.

Hỏi: Điều khoản thanh toán của bạn là gì?

A: Thanh toán <= 2000USD, 100% trước. Thanh toán>= 2000USD, 30% T / T trước, số dư trước khi vận chuyển.

Nếu bạn có câu hỏi khác, pls cảm thấy miễn phí để liên hệ với tôi.
