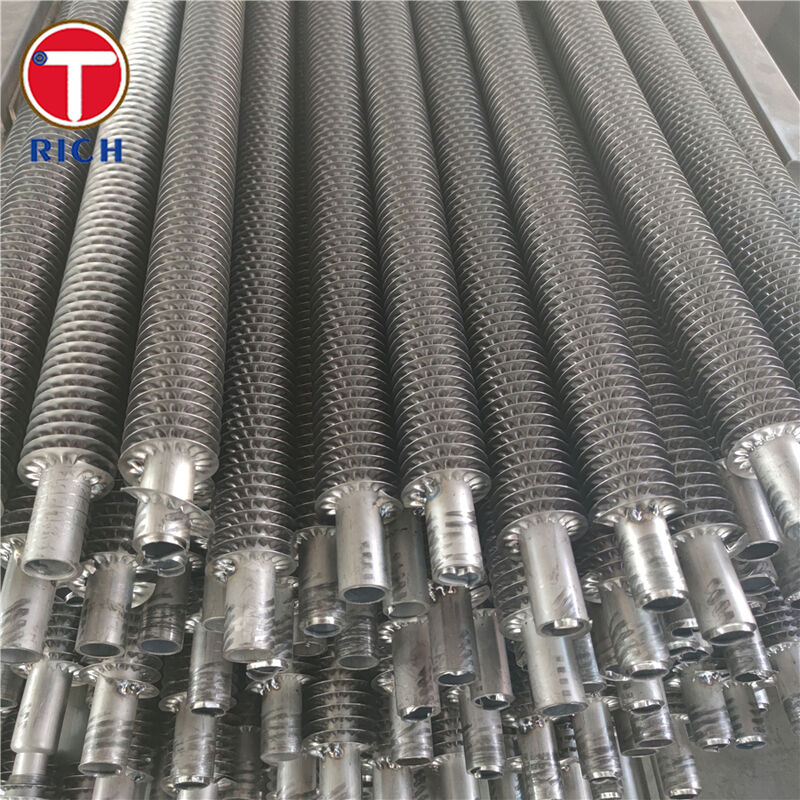

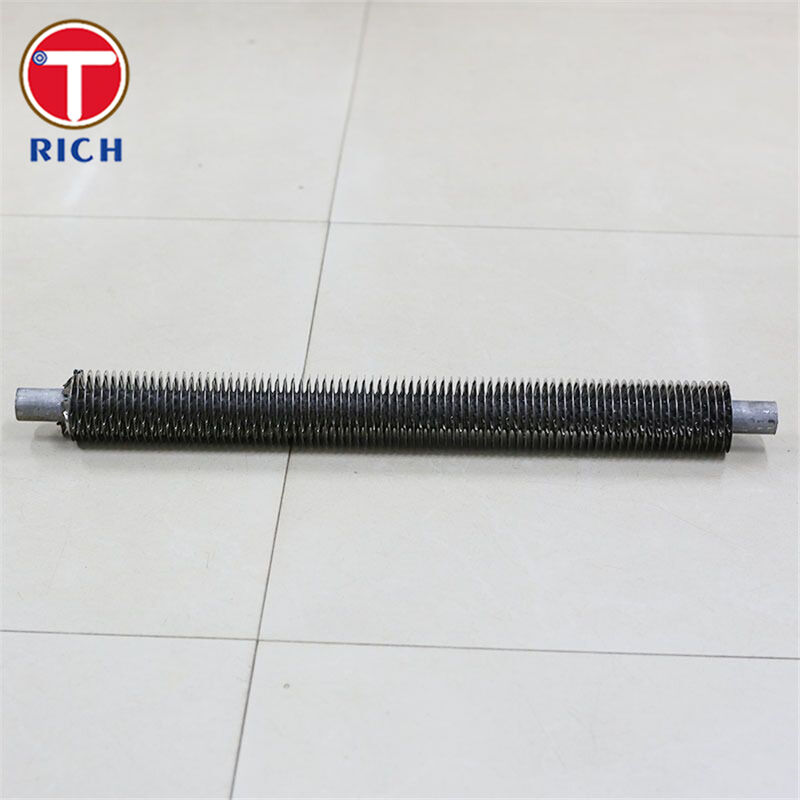

Bụi vây bị nghiền (bánh căng xoắn ốc, ống vây hình lạnh) cho máy làm mát không khí

Vật liệu

ABụi vây cong(còn được gọi là mộtChấn thương căng xoắn ốc / Bụi có vây hình lạnh) là một ống chuyển nhiệtDải vây kim loại được cuộn theo đường xoắn ốc dưới độ căng có kiểm soáttrên mộtống cơ sởDải vây được hình thành trước để mở rộng tiếp xúc, sau đó khóa cơ học với bề mặt ống (với việc cố định đầu như hàn / hàn tag hoặc hàn điểm tùy thuộc vào thiết kế).

Các tùy chọn vật liệu chung (có thể tùy chỉnh):

• Bụi cơ sở:Thép carbon, thép không gỉ, thép hợp kim, đồng, titan, không gỉ duplex, hợp kim niken (tùy thuộc dự án).

• Dải vây:nhôm, đồng, thép carbon, thép không gỉ.

Thông số kỹ thuật

Phạm vi cấu hình điển hình (độ kích thước cuối cùng cho mỗi bản vẽ / trang dữ liệu):

• OD ống cơ sở:15.88 ≈ 219.00 mm

• Độ dày tường ống cơ sở:≥ 1,00 mm

• Chiều dài ống:500-15000 mm

• Độ dày vây:0.15 ∙ 2.00 mm

• Chiều cao vây:6.0 ∙ 25,40 mm

• Mật độ vây / độ cao:3?? 11 FPI (thường)

• Đầu trần:tùy theo yêu cầu (đối với cuộn, hàn, vạch hoặc khớp ống-bảng ống)

Các đặc điểm chính

• Hiệu suất mặt trời được cải thiện:Vòng tròn bị nghiền làm tăng nhiễu loạn và cải thiện hiệu quả truyền nhiệt phía trên không.

• Liên kết cơ khí đáng tin cậy:chân vây được hình thành trước làm tăng diện tích tiếp xúc; đầu vây được đảm bảo để ổn định bọc.

• Chống cơ khí tốt:thích hợp cho máy làm mát không khí và máy trao đổi ống có vây, nơi có sự rung động và sức chịu đựng.

• Hướng dẫn luồng không khí sạch hơn:Thiết kế pitch đồng nhất giúp giảm sự tích tụ tro bụi và hỗ trợ bảo trì dễ dàng hơn.

• Tăng bề mặt hiệu quả về chi phí:tăng diện tích bề mặt bên ngoài mà không chuyển sang các cấu trúc cánh hàn nặng hơn (tùy thuộc vào dự án).

Lợi ích của chúng ta

1) ¢ Các vây sẽ nới lỏng theo thời gian?
Chúng tôi sử dụng một điều khiểnquy trình cuộn dây căngvới mộtCơ sở vây được hình thành sẵnđể tăng diện tích tiếp xúc, và các đầu vây làđược bảo mật (tiêu đề/tiêu đề/điểm cố định như đã chỉ định)để ổn định bao bì cho dịch vụ và vận chuyển.

2) ¢Cái nhiệt độ nào là phù hợp với loại vây này?
Crimped / xoắn ốc căng-văn vây ống thường được đặt choNhiệt độ trung bình(một giới hạn được chỉ định điển hình làđến ~ 120°C, tùy thuộc vào cấu hình và vật liệu). Đối với các nhiệm vụ nhiệt độ cao hơn hoặc chu kỳ nhiệt nghiêm trọng, chúng tôi có thể đề xuất các cấu trúc vây thay thế (ví dụ như các loại vây nhúng hoặc hàn) trong quá trình lựa chọn.

3) Làm thế nào tôi chọn các vật liệu ống cơ sở và vây để ăn mòn?
Chúng tôi hỗ trợ nhiều sự kết hợp vật liệu √ thép carbon, thép không gỉ, đồng và nhiều hơn nữa √ để bạn có thể phù hợpăn mòn phía quá trình(đường ống cơ sở) vàăn mòn phía môi trường xung quanh(vật liệu vây) đến môi trường hoạt động thực tế.

4) Nó sẽ dễ bị bẩn trong không khí bụi bặm?
Các hình học vây nghiền có thể được cung cấp vớiđộ cao đồng đềuvà các hồ sơ vây thực tế để giảm bớt bụi và giúp giữ cho các đường lưu lượng không khí hoạt động.

5) Bạn có cung cấp tài liệu kiểm tra và khả năng truy xuất dấu vết không?
Chúng tôi có thể cung cấpEN 10204 3.1 / 3.2Chứng nhận vật liệu và hỗ trợkiểm tra của bên thứ bakhi được yêu cầu bởi dự án ITP.

Điều này có phù hợp với thực tiễn mua sắm máy làm mát không khí tại các nhà máy lọc dầu / hóa dầu không?
Đối với các dự án làm mát không khí dầu và khí, mua sắm thường phù hợp vớiAPI 661yêu cầu; chúng tôi có thể cung cấp ống có vây như là một phần của một gói tài liệu tổng thể phù hợp với luồng công việc mua sắm trao đổi nhiệt làm mát bằng không khí.

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn thi hành

ASTM / ASME (các tùy chọn ống cơ sở điển hình):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (không gỉ).
Thực hành máy làm mát không khí / trao đổi không khí:API 661 (thường được sử dụng cho máy trao đổi nhiệt làm mát bằng không khí tại nhà máy lọc dầu).

EN (tương đương chung):Tiêu chuẩn EN 10216 (các ống không may cho mục đích áp lực), EN 10217 (các ống hàn cho mục đích áp lực), EN 10204 3.1/3.2 chứng nhận.

GOST (tương đương chung):GOST 8732 / 8734 (các ống thép không may), GOST 9941 (các ống không may).
JIS (tương đương chung):JIS G3461 / G3462 (đường ống nồi hơi & trao đổi nhiệt), JIS G3459 (đường ống thép không gỉ).
GB (tương đương chung):GB/T 3087 (đường ống nồi hơi), GB/T 5310 (đường ống nồi hơi áp suất cao), GB/T 8163 (đường ống thép liền mạch cho dịch vụ chất lỏng), GB/T 14976 (đường ống liền mạch không gỉ để vận chuyển chất lỏng).

Các lĩnh vực ứng dụng

Ứng dụng rộng:Máy làm mát không khí và máy trao đổi nhiệt ống có vây khi môi trường bên ngoài là không khí/gas và cần thêm bề mặt.

Khi nó được sử dụng trong các lĩnh vực đó:

• Máy làm mát không khí lọc dầu / hóa dầu:Các gói ống cho máy trao đổi nhiệt làm mát bằng không phù hợp với thực tiễn mua sắm thông thường.

• Máy sấy, máy sưởi, máy sưởi:các phần có vây để tăng cường chuyển nhiệt đối lưu trên mặt không khí.

• Máy làm mát dầu & cuộn dây làm mát công nghiệp:lõi ống có vây được sử dụng trong các đơn vị làm mát và các nhiệm vụ tương tự ở phía trên không.

Q: Bạn là công ty thương mại hay nhà sản xuất?

A: nhà sản xuất, cũng có thể làm thương mại.

Q: Thời gian giao hàng của bạn là bao lâu?

A: Nói chung, nó là 10-15 ngày nếu hàng hóa có trong kho, hoặc nó là 30-40 ngày nếu hàng hóa không có trong kho,

Nó tùy theo số lượng.

Q: Bạn cung cấp các mẫu? Nó là miễn phí hoặc thêm?

A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.

Hỏi: Điều khoản thanh toán của bạn là gì?

A: Thanh toán <= 2000USD, 100% trước. Thanh toán>= 2000USD, 30% T / T trước, số dư trước khi vận chuyển.

Nếu bạn có câu hỏi khác, pls cảm thấy miễn phí để liên hệ với tôi.
