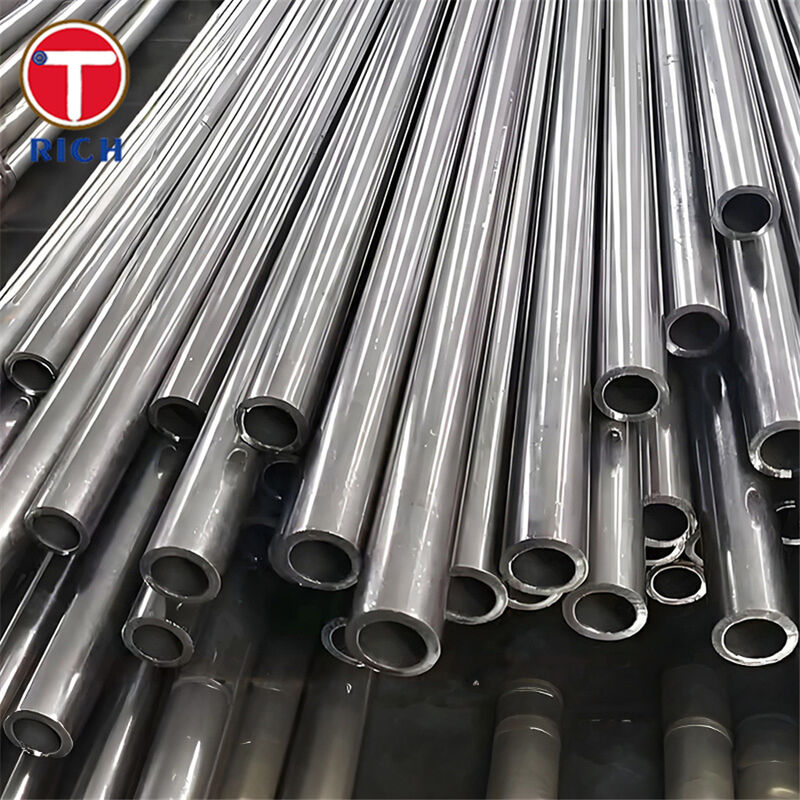

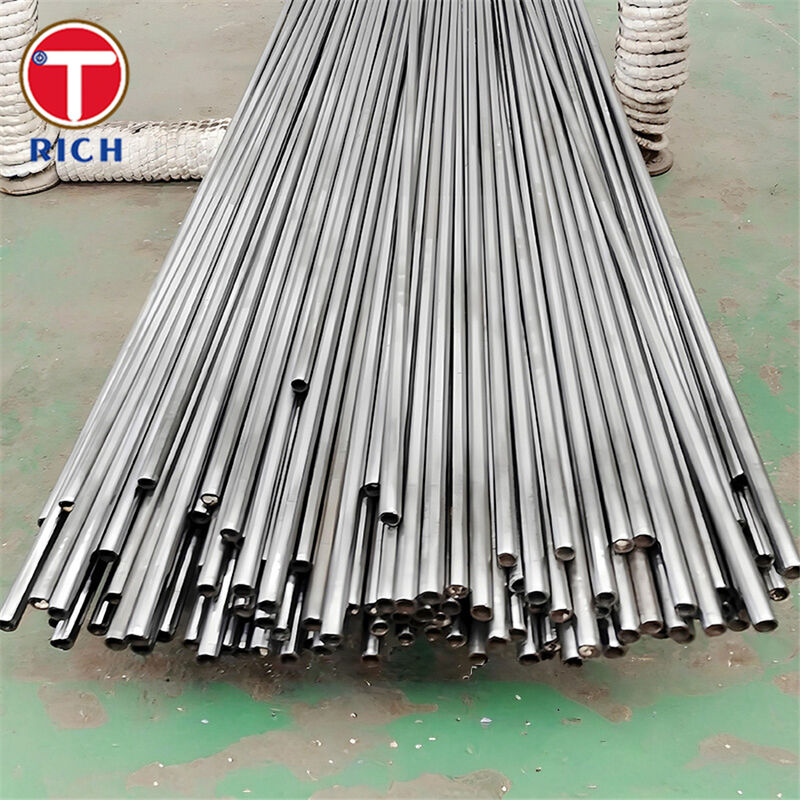

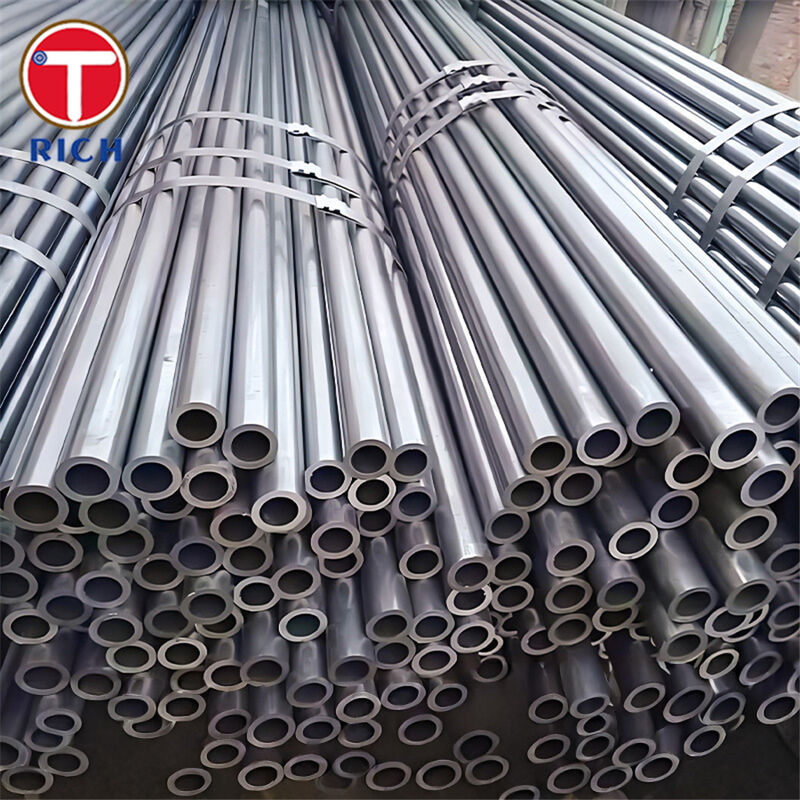

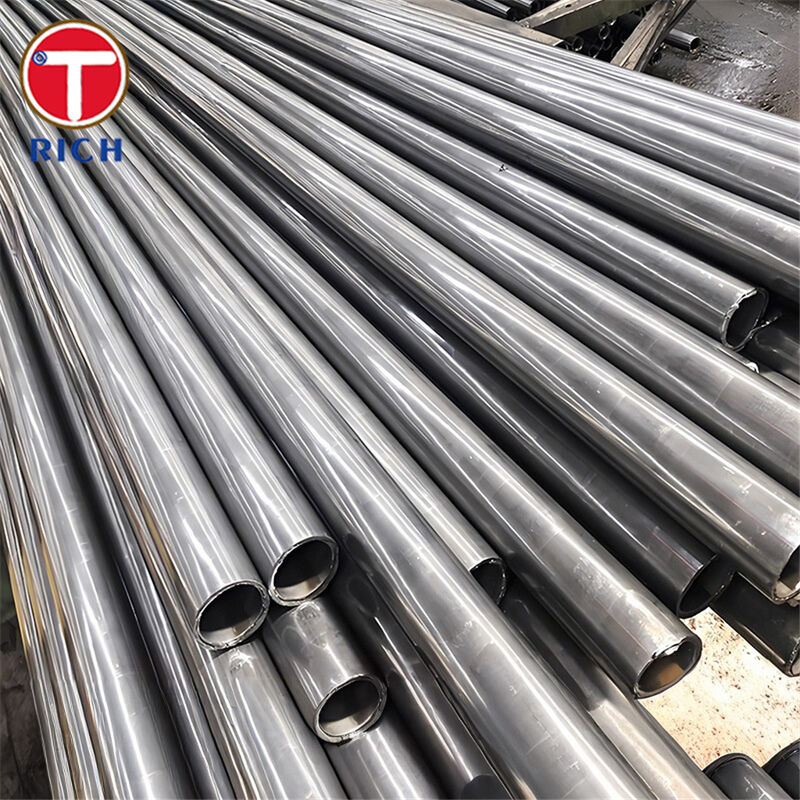

Ống thép liền mạch hợp kim thấp cường độ cao 15CDV6 dùng cho trục khuỷu với đường kính ngoài 30 - 325 mm
Chi tiết sản phẩm
Ống thép liền mạch 15CDV6
,Ứng dụng trục khuỷu Ống thép chính xác
,30 - 325 mm Đường kính ngoài Ống hợp kim thấp cường độ cao
1.7734 (15CDV6) ống Ống thép liền mạch hợp kim thấp có độ bền cao cho trục quay
Vật liệu
1.7734 (15CDV6) là một thép hợp kim thấp có độ bền cao Cr-Mo-V carbon thấp được lựa chọn rộng rãi khi trục quay và các bộ phận xoay cần cân bằng sức mạnh mạnh mẽ với trọng lượng, khả năng mệt mỏi cao,và độ cứng đáng tin cậyNó thường được đề cập trong chuỗi cung ứng hàng không vũ trụ và thể thao ô tô và được biết đến với khả năng hàn so với nhiều thép hợp kim cường độ cao khác.
Thông số kỹ thuật
-
Hình thức sản phẩm:Bụi thép tròn liền mạch (được hoàn thiện nóng và / hoặc kéo lạnh; xử lý nhiệt theo yêu cầu).
-
Chiều dài cung cấp thông thường:1 ¢ 7 mét; cắt tùy chỉnh có sẵn.
-
Độ thẳng (thường):0.32 mm/m (theo lớp cung cấp).
-
Điều kiện giao hàng (thường):Được lò sưởi / bình thường hóa / dập tắt và làm nóng (Q&T) đến mức độ cường độ mục tiêu.
-
Kiểm tra (các tùy chọn điển hình):Kiểm tra kích thước, phân tích hóa học, thử nghiệm kéo / va chạm và NDT như UT / ET theo yêu cầu (dựa trên yêu cầu của dự án).
Các đặc điểm chính
-
Sản lượng cao & sức bền kéo với độ dẻo dai(mức độ bền có thể điều chỉnh thông qua xử lý nhiệt).
-
Hồ sơ hàn tốt cho thép cường độ cao(đặc biệt so với nhiều loại Cr-Mo đòi hỏi kiểm soát hàn nghiêm ngặt hơn).
-
Hợp kim Cr-Mo-V hỗ trợ các bộ phận quan trọng về mệt mỏinhư trục và trục nghiêng, với tính chất ổn định sau Q&T.
Lợi ích của chúng ta
1) Có thể hàn an toàn mà không mất tính chất hoặc nứt không?
-
15CDV6 được mô tả rộng rãi là dễ hàn với sự mất mát tài sản tối thiểu và thường không có điều trị nhiệt sau hàn bắt buộc trong nhiều ứng dụng thực tế.
-
Để so sánh, thép Cr-Mo thông thường như 4140 thường đòi hỏi các quy trình sưởi ấm trước / kiểm soát nghiêm ngặt và thường không được khuyến khích hàn trong điều kiện cứng và thâm nhiệt.Chúng tôi cung cấp hướng dẫn sản xuất và có thể cung cấp trong một điều kiện sản xuất thân thiện nếu hàn là một phần của tuyến đường quy trình của bạn.
2) ¢ Tôi nên chỉ định mức độ sức mạnh nào cho tuổi thọ mệt mỏi của trục trục?
-
Chúng tôi hỗ trợ các mục tiêu sức mạnh Q&T theo đường kính / độ dày và có thể điều chỉnh nguồn cung ứng cho kế hoạch gia công + xử lý nhiệt cuối cùng của bạn (đầu tiên gia công thô, sau đó hoàn thành Q&T hoặc cung cấp Q&T trực tiếp).Các cửa sổ sức mạnh được công bố điển hình được hiển thị trong bảng cơ học dưới đây.
3) Bạn có kiểm soát độ dẻo dai / hiệu suất va chạm không?
-
Nếu cần thiết, chúng tôi có thể trích dẫn các yêu cầu tác động và kế hoạch thử nghiệm (Charpy / Izod) phù hợp với tiêu chuẩn / điều kiện được tham chiếu.
4) ¢ Liệu khả năng gia công và sự ổn định kích thước có phù hợp với gia công trục nghiến?
-
Chúng tôi có thể cung cấp các ống trong một trạng thái lò sưởi / bình thường cho hiệu quả thô gia công, sau đó Q & T đến sức mạnh cuối cùng;hoặc cung cấp trong tình trạng cứng trước / Q & T khi quá trình của bạn cần cường độ cao ngay lập tức.
5) Làm thế nào tôi xác nhận sự tương đương giữa các tiêu chuẩn và tránh một sự thay thế sai?
-
Chúng tôi cung cấp hỗ trợ tham chiếu qua tiêu chuẩn (EN / ASTM / JIS / GB / GOST) và có thể đề xuất sự thay thế thực tế gần nhất nếu một dự án yêu cầu một tiêu chuẩn quốc gia khác.
Thành phần hóa học
| Thể loại | Hệ thống tiêu chuẩn (giới tham chiếu điển hình) | C | Vâng | Thêm | Cr | Mo. | V | P | S |
|---|---|---|---|---|---|---|---|---|---|
| 15CDV6 (1.7734) | AIR 9160C (thường được tham chiếu) | 0.12 ‰0.18 | ≤0.20 | 0.80 ‰1.10 | 1.25 ¢1.50 | 0.80 ‰1.00 | 0.20−0.30 | ≤0.020 | ≤0.015 |
| 42CrMo4 (1.7225) | DIN EN ISO 683-2 / EN | 0.380.45 | 0.10-0.40 | 0.60-0.90 | 0.90 ¢1.20 | 0.15 ¥0.30 | ️ | ≤0.025 | ≤0.035 |
| AISI 4140 | ASTM A29 (thường được tham chiếu) | 0.360.44 | 0.10-0.40 | 0.65 ¢1.10 | 0.75 ¢1.20 | 0.15 ¥0.35 | ️ | ≤0.04 | ≤0.04 |
| SCM435 | JIS G4053 | 0.330.38 | 0.15 ¥0.35 | 0.60-0.90 | 0.90 ¢1.20 | 0.15 ¥0.30 | ️ | ≤0.03 | ≤0.03 |
| 30KhGSA (30ХГСА) | GOST 4543 (thường được tham chiếu) | 0.280.34 | 0.90 ¢1.20 | 0.80 ‰1.10 | 0.80 ‰1.10 | ️ | ️ | ≤0.025 | ≤0.025 |
Dữ liệu được biên soạn từ các tài liệu tham khảo/bảng dữ liệu được công bố.
Tính chất cơ học
Lưu ý:Các tính chất cơ học khác nhau tùy theo kích thước phần và xử lý nhiệt. Các giá trị dưới đây phản ánh các điều kiện Q&T / xử lý được công bố phổ biến.
| Thể loại | Cơ sở điều kiện (ví dụ) | Năng lượng / Chứng minh (MPa) | Khả năng kéo (MPa) | Chiều dài (%) | Tác động (ví dụ) |
|---|---|---|---|---|---|
| 15CDV6 (1.7734) | Điều trị Ø16~40 mm (ví dụ) | ≥ 930 | 1080 ¥1280 | ≥ 10 | ️ |
| 42CrMo4 (1.7225) | Q&T, vòng 16 ∼40 mm | ≥ 750 | 1000 ¢ 1200 | ≥ 11 | ≥35 J (Charpy-V) |
| AISI 4140 | Điều kiện xử lý nhiệt T (bảng ví dụ) | ≥665 (0,2% bằng chứng) | 850 ¢ 1000 | ≥13 | ≥50 J (Charpy) |
| SCM435 | Giá trị tối thiểu được báo cáo (ví dụ) | ≥835 | ≥985 | ≥12 | ≥ 63 J (Akv) |
| 30KhGSA (30ХГСА) | Ví dụ về Q&T (định danh thanh Ø25) | 830 | 1080 | 10 | 490 kJ/m2 (KCU) |
Dữ liệu được biên soạn từ các tài liệu tham khảo/bảng dữ liệu được công bố.
Tiêu chuẩn & Tuân thủ
-
ASTM (giới tham chiếu điển hình cho các ống hợp kim tương tự / hóa học):
ASTMA519(bơm cơ khí không may); ASTMA29/A29M(đề tài hóa học cho các gia đình 41xx, ví dụ: 4140). -
EN (các tuyến đường chung cho ống cơ khí & thép hợp kim Q&T):
EN/ISO683-2(Q&T thép hợp kim; bao gồm 42CrMo4); cung cấp ống cụ thể cho dự án thường phù hợp với các tiêu chuẩn ống liền mạch EN tùy thuộc vào sử dụng cuối. -
GOST:
GOST 4543(đan hợp kim cấu trúc);GOST 8731 / GOST 8733(các tham chiếu ống liền mạch được hiển thị trong danh sách cấp). -
JIS:
JIS G4053(bụt hợp kim loạt SCM để sử dụng cấu trúc máy). -
GB (Trung Quốc):
Các tương đương chung cho gia đình Cr-Mo bao gồm:GB/T 3077 (42CrMo)(thường được liên kết với 42CrMo4 / 4140).
Các lĩnh vực ứng dụng
Các ngành công nghiệp rộng:Các bộ phận truyền động ô tô và thể thao ô tô, cấu trúc hàng không vũ trụ, máy móc nặng, thiết bị năng lượng.
Khi nó được sử dụng bên trong chuỗi giá trị trục quay:
-
Máy gia công thân trục trục trục / trống:ống/bộ cứng cao cho các khái niệm giảm trọng lượng hoặc các thiết kế chuyên biệt.
-
Các thành phần quay liên quan:Các thanh kết nối, trục, trục, bánh răng/các yếu tố truyền động đặc biệt là nơi mà sức đề kháng mệt mỏi và sự ổn định sức mạnh Q&T là rất quan trọng.
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: nhà sản xuất, cũng có thể làm thương mại.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung, nó là 10-15 ngày nếu hàng hóa có trong kho, hoặc nó là 30-40 ngày nếu hàng hóa không có trong kho,
Nó tùy theo số lượng.
Q: Bạn cung cấp các mẫu? Nó là miễn phí hoặc thêm?
A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
Hỏi: Điều khoản thanh toán của bạn là gì?
A: Thanh toán <= 2000USD, 100% trước. Thanh toán>= 2000USD, 30% T / T trước, số dư trước khi vận chuyển.
Nếu bạn có câu hỏi khác, pls cảm thấy miễn phí để liên hệ với tôi.
-
