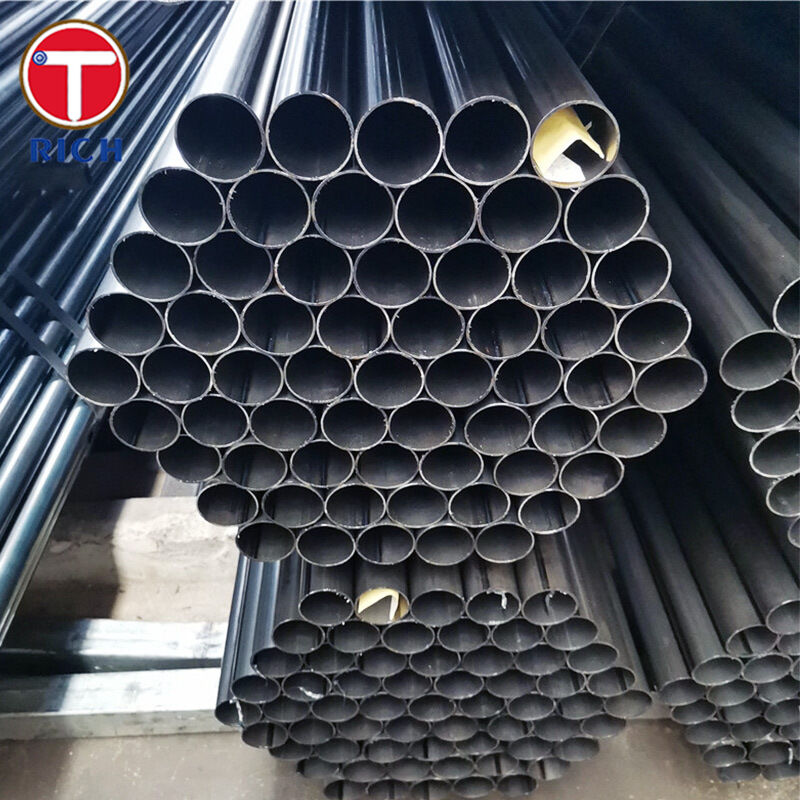

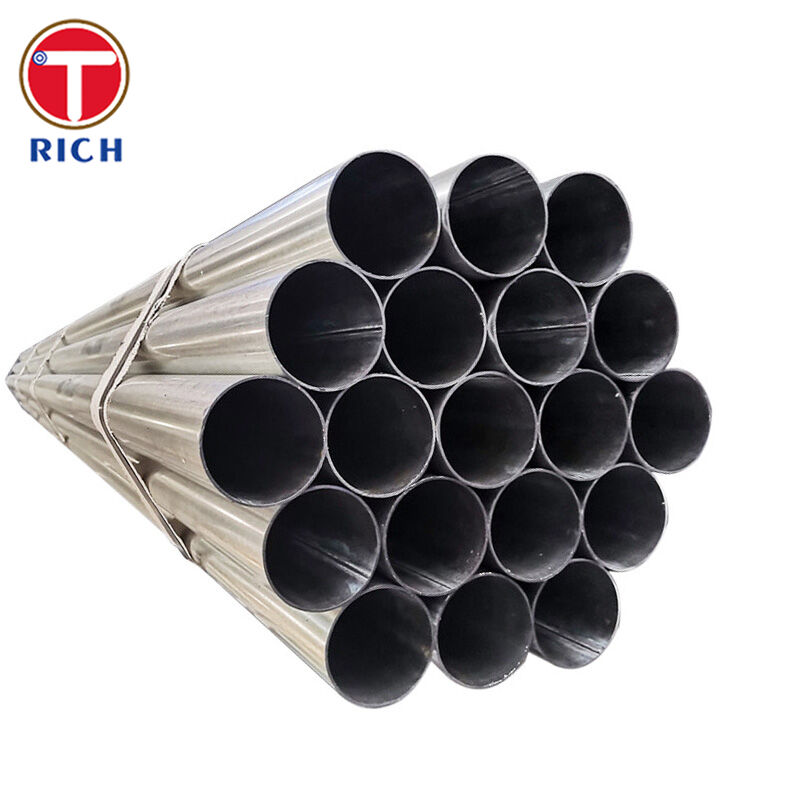

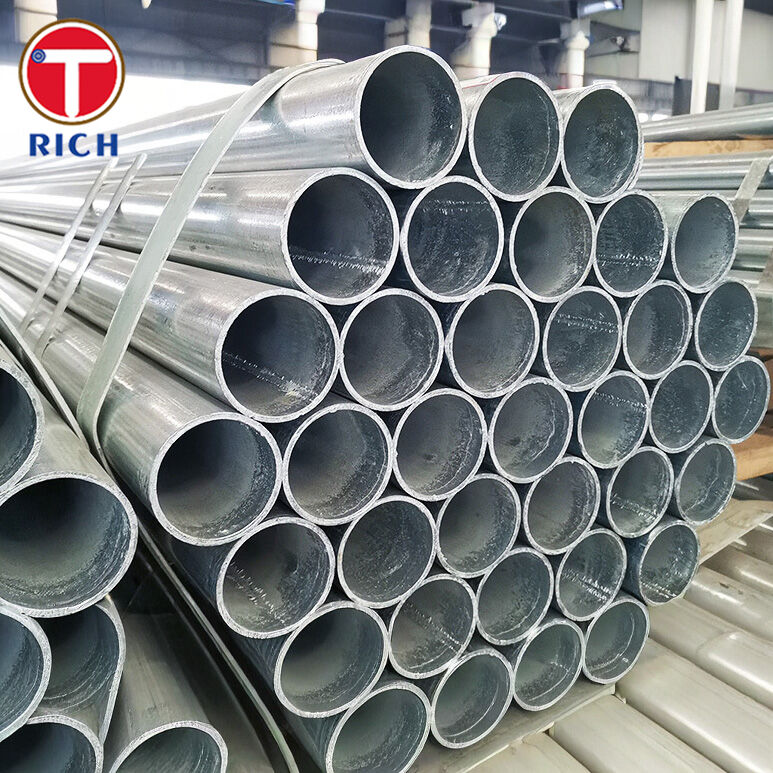

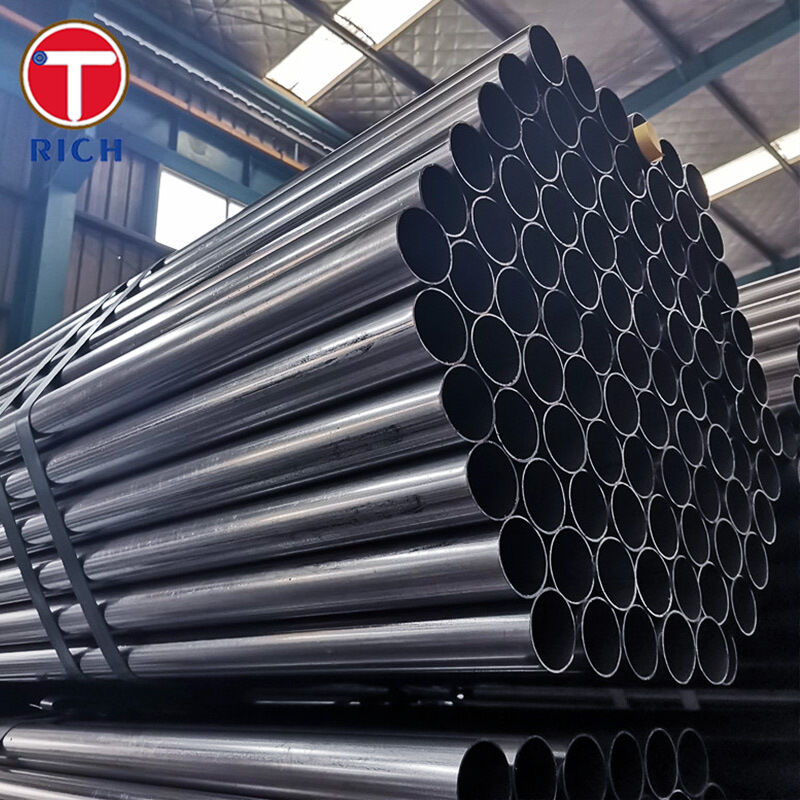

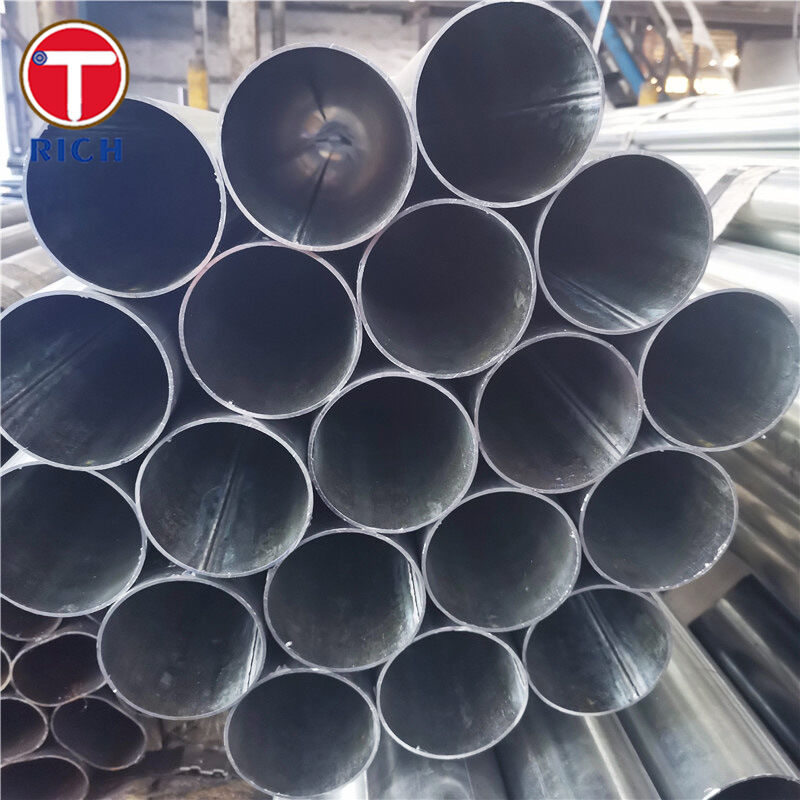

Ống thép chính xác bằng thép cacbon thấp SAE J526 dùng cho ống thép hàn ô tô
Chi tiết sản phẩm
Ống thép chính xác SAE J526
,Ống thép hàn thép cacbon thấp
,Ứng dụng ô tô Ống thép ERW
Ống thép cacbon thấp hàn SAE J526 (ERW) — Ống thép chính xác cho ô tô
Vật liệu
Ống SAE J526 là ống chính xác bằng thép cacbon thấp, một vách, hàn điện trở (ERW) được thiết kế cho ô tô và các ứng dụng công nghiệp tương tự, nơi yêu cầu hiệu suất áp suất đáng tin cậy và tạo hình có kiểm soát (uốn, tạo gờ, hàn thiếc và loe kép). Ống được tạo thành từ một dải thép duy nhất; sau khi hàn, mối hàn bên ngoài được loại bỏ để tạo ra một bề mặt ngoài nhẵn thích hợp để lắp ráp và định tuyến trong bao bì ô tô nhỏ gọn.
Lưu ý: Vật liệu SAE J526 không dành cho các ứng dụng loe đơn vì khu vực hàn bên trong có thể tạo ra một đường rò rỉ tiềm ẩn; nếu việc sử dụng loe đơn là không thể tránh khỏi, rủi ro phải được thỏa thuận giữa người mua và nhà sản xuất.
Thông số kỹ thuật
| Kích thước dấu gạch ngang | OD (mm) | Dung sai OD (±mm) | Vách (mm) | Dung sai vách (±mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 0.10 | 0.89 | 0.09 |
Các tính năng chính
-
Độ chính xác kích thước ổn định để lắp ráp đáng tin cậy với các phụ kiện ống ô tô (dung sai OD/WT theo SAE J526)
-
Hiệu suất chịu áp suất được xác nhận bằng các phương pháp thử nghiệm tiêu chuẩn (ví dụ: kiểm tra áp suất, loe, uốn, NDT)
-
Thép cacbon thấp thân thiện với việc tạo hình để uốn và định tuyến lắp ráp
-
Tình trạng bề mặt sẵn sàng sản xuất: loại bỏ mối hàn bên ngoài; kiểm soát mối hàn bên trong (yêu cầu đặc biệt về mối hàn bên trong theo thỏa thuận)
Ưu điểm của chúng tôi
-
Nó có bị rò rỉ ở phần loe hoặc phụ kiện vì nó được hàn ERW không?
-
SAE J526 không dành cho việc sử dụng loe đơn; chúng tôi điều chỉnh nguồn cung cấp cho các phương pháp tạo hình/loe kép thích hợp và kiểm soát các điều kiện mối hàn bên trong khi được yêu cầu bởi đơn đặt hàng.
-
Hiệu suất loe được xác minh thông qua các quy trình loe tiêu chuẩn.
-
Bạn có thể duy trì dung sai chặt chẽ và giữ độ nhất quán giữa các ống để sản xuất hàng loạt không?
-
Chúng tôi tuân theo dung sai SAE J526 và thực hiện kiểm tra kích thước nội tuyến, cộng với khả năng truy xuất lô và chứng chỉ tuân thủ theo yêu cầu.
-
Làm thế nào để bạn ngăn chặn gỉ và nhiễm bẩn bên trong ống trong quá trình vận chuyển và lưu trữ?
-
Chúng tôi cung cấp kiểm soát độ sạch bên trong và bảo vệ chống ăn mòn để vận chuyển/lưu trữ thông thường, với các lớp phủ mở rộng tùy chọn khi được chỉ định.
Thành phần hóa học
| UNS | Cấp SAE | C (wt.%) | Mn (wt.%) | P max (wt.%) | S max (wt.%) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤0.10 | 0.30–0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08–0.13 | 0.30–0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10–0.15 | 0.30–0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13–0.18 | 0.30–0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18–0.23 | 0.30–0.60 | 0.030 | 0.050 |
Tính chất cơ học
| Ví dụ về cấp cơ bản | Độ bền chảy tối thiểu (độ lệch 0,2%) | Độ bền kéo tối thiểu | Độ giãn dài tối thiểu | Độ cứng tối đa |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (trong 50 mm) | Rockwell 30T 65 |
| SAE 1010 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (trong 50 mm) | Rockwell 30T 65 |
| SAE 1012 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (trong 50 mm) | Rockwell 30T 65 |
| SAE 1015 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (trong 50 mm) | Rockwell 30T 65 |
| SAE 1020 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (trong 50 mm) | Rockwell 30T 65 |
Tiêu chuẩn áp dụng / Tham khảo
-
SAE: SAE J526 — Ống áp suất bằng thép cacbon thấp hàn phù hợp để uốn, loe, tạo gờ, tạo hình và hàn thiếc
-
ASTM: ASTM A513/A513M — Ống cơ khí bằng thép cacbon/hợp kim ERW
-
EN: EN 10305-3 — Ống thép chính xác được kéo nguội hàn
-
GOST: GOST 10704-91 — Ống thép hàn dọc (hàn điện)
-
JIS: JIS G3445 — Ống thép cacbon cho các mục đích kết cấu máy
-
GB: GB/T 3091 — Ống thép hàn để cung cấp chất lỏng áp suất thấp
Các lĩnh vực ứng dụng
Các ngành công nghiệp chính
-
Hệ thống chất lỏng ô tô, ống làm lạnh, dịch vụ thủy lực chung và áp suất nhẹ
Nó được sử dụng ở đâu
-
Ô tô: đường ống thủy lực (không tạo hình nghiêm trọng), cụm ống thép được định tuyến, giá đỡ/bộ phận ống được tạo hình, các thành phần ống hàn thiếc
-
Làm lạnh: mạch ống thép đa năng và các phần tử ống kết cấu
-
Thủy lực / kỹ thuật chung: đường ống áp suất cacbon thấp nơi yêu cầu các bài kiểm tra và dung sai hiệu suất J526
Hỏi: Bạn là công ty thương mại hay nhà sản xuất?
Trả lời: nhà sản xuất, cũng có thể kinh doanh.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
Trả lời: Nói chung, là 10-15 ngày nếu hàng hóa còn trong kho, hoặc là 30-40 ngày nếu hàng hóa không còn trong kho,
nó tùy theo số lượng.
Hỏi: Bạn có cung cấp mẫu không? nó miễn phí hay thêm?
Trả lời: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
Hỏi: Điều khoản thanh toán của bạn là gì?
Trả lời: Thanh toán=2000USD, trả trước 30% T/T, số dư trước khi giao hàng.
Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
-
