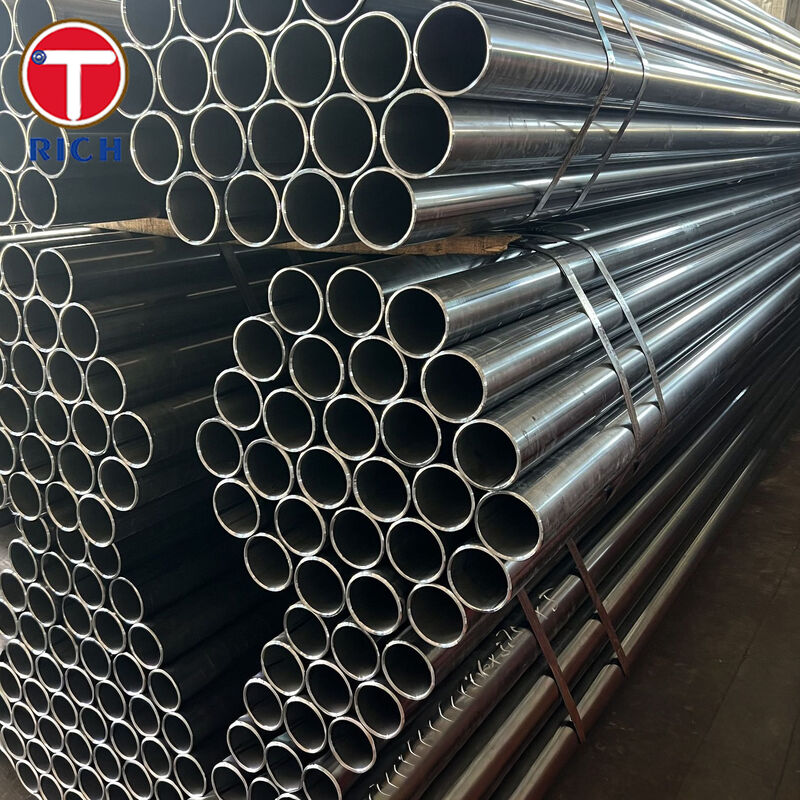

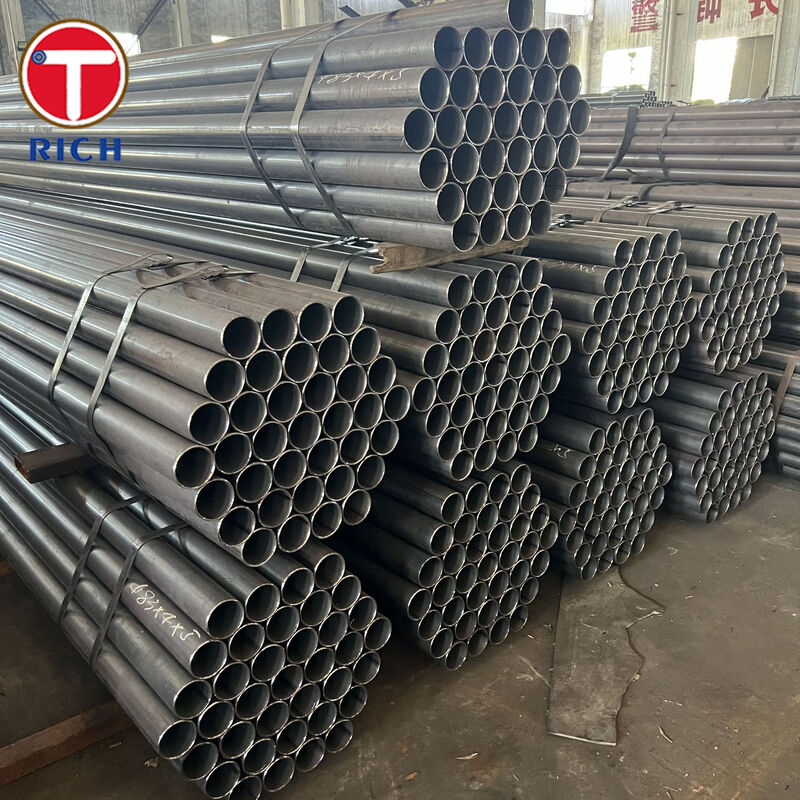

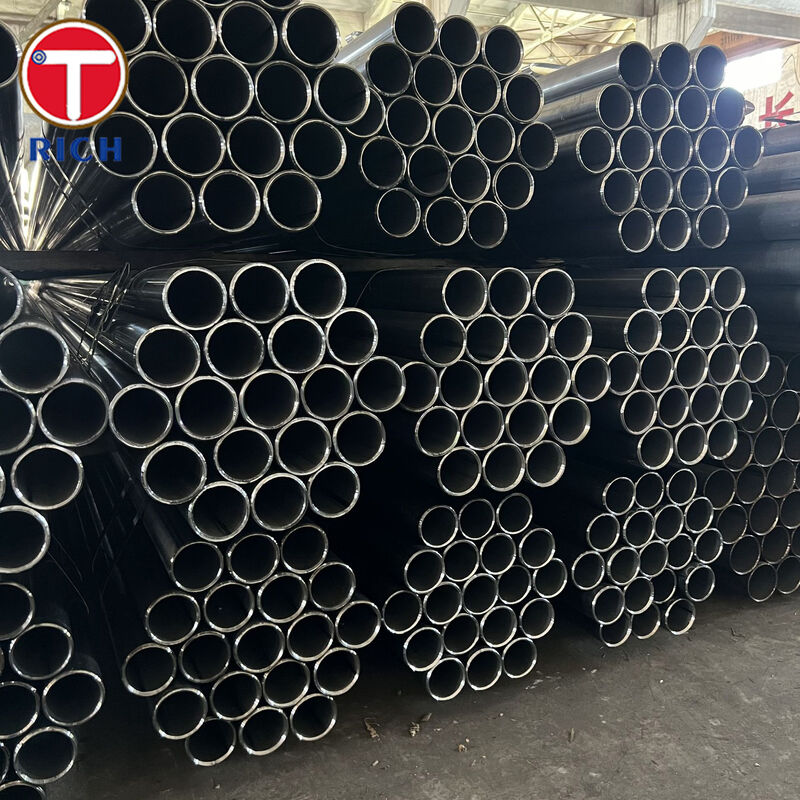

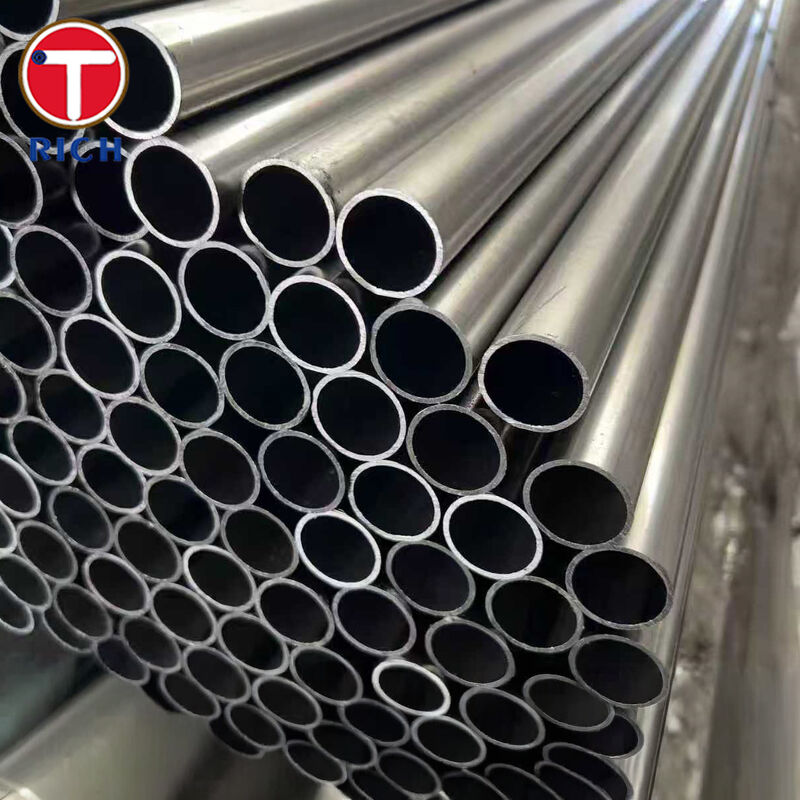

Ống CDW (Đường kính nhỏ) — Ống thép chính xác hàn nguội kéo cho các bộ phận ô tô

Vật liệu

Sản phẩm này là một ống thép chính xác Hàn Kéo Nguội (CDW): dải thép được tạo hình và hàn thành một ống, sau đó kéo nguội để đạt được độ chính xác kích thước cao, độ đồng tâm tốt hơn, và một bề mặt nhẵn hơn—lý tưởng cho các bộ phận ô tô yêu cầu lắp ráp ổn định, tạo hình lặp lại và hiệu suất cơ học nhất quán.

Thông số kỹ thuật

• Loại: Ống chính xác kéo nguội hàn (CDW)

• Tiêu điểm kích thước: Đường kính nhỏ (phạm vi ô tô điển hình; có thể tùy chỉnh)

• Kích thước đặt hàng: OD/ID, OD/WT, hoặc ID/WT (theo yêu cầu)

• Điều kiện giao hàng (chọn theo ứng dụng): +C, +LC, +SR, +A, +N

• Bề mặt hoàn thiện: Bề mặt trong/ngoài nhẵn; có thể chỉ định yêu cầu độ nhám bề mặt tối đa tiêu chuẩn

• Kiểm tra: Kiểm tra kích thước, kiểm tra độ bền kéo, kiểm tra trực quan; có thể chỉ định báo cáo độ nhám và NDT tùy chọn

• Bảo vệ chống ăn mòn & đóng gói: Bảo vệ chống ăn mòn tạm thời thường được cung cấp trừ khi có thỏa thuận khác

Các tính năng chính

• Kiểm soát OD/ID & thành ống chính xác cho lắp ráp tự động và các bộ phận vừa khít

• Chất lượng bề mặt được cải thiện sau khi kéo nguội, hỗ trợ các bộ phận chuyển động ma sát thấp và tạo hình sạch

• Tính chất cơ học ổn định có thể lựa chọn theo điều kiện giao hàng (+SR / +N thường được chọn để cân bằng độ bền và khả năng tạo hình)

• Khả năng hàn và tạo hình tốt để uốn, giãn nở, loe và chế tạo sau đó

Ưu điểm của chúng tôi

1. “Bạn có thể duy trì dung sai chặt chẽ và các yêu cầu về bề mặt cho lắp ráp bằng robot/tự động không?”
   Có. Các ứng dụng chính xác được hỗ trợ bởi các hệ thống dung sai được xác định và yêu cầu độ nhám bề mặt tối đa được chỉ định; cũng có thể thỏa thuận đo/báo cáo độ nhám bổ sung.

2. “Làm thế nào để bạn đảm bảo tính toàn vẹn của mối hàn và ngăn ngừa các khuyết tật ẩn?”
   Chúng tôi có thể cung cấp ống với kiểm tra không phá hủy (NDT) theo quy định (ví dụ: kiểm tra dòng xoáy đối với các khuyết tật dọc và xác minh độ kín). Các nguyên tắc dòng xoáy và kiểm tra dựa trên chấp nhận được sử dụng rộng rãi để kiểm soát chất lượng ống hàn.

3. “Bạn có cung cấp đầy đủ khả năng truy xuất nguồn gốc và chứng chỉ kiểm tra để kiểm toán không?”
   Có. Chúng tôi hỗ trợ tài liệu kiểm tra EN 10204 (ví dụ: 3.1/3.2 theo yêu cầu) và có thể duy trì khả năng truy xuất nguồn gốc nhiệt/lô thông qua các tùy chọn đánh dấu (bao gồm nhận dạng đúc/nhiệt khi được chỉ định).

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn

• ASTM: ASTM A513 (ống cơ khí ERW; hoàn thiện loại CDW/DOM được chỉ định theo loại/yêu cầu)

• EN: EN 10305-2 (ống chính xác kéo nguội hàn; điều kiện giao hàng +C/+LC/+SR/+A/+N)

• GOST: GOST 10704 (ống thép hàn điện; thường được tham chiếu cho chuỗi cung ứng ống hàn)

• JIS: JIS G3445 (ống thép carbon cho các mục đích kết cấu máy)

• GB: GB/T 24187 (ống thép hàn đơn chính xác kéo nguội)

Các lĩnh vực ứng dụng

Các ngành công nghiệp chính: Ô tô, kỹ thuật chung, sản xuất máy móc, các cụm liên quan đến thủy lực/khí nén và các kết cấu chính xác.

Nơi nó được sử dụng trong ô tô (ví dụ):

• Các bộ phận giảm xóc / giảm chấn (ống bên trong, ống lót)

• Các bộ phận lái & khung gầm (vòng đệm, ống lót, ống đỡ)

• Kết cấu ghế & các cụm phụ an toàn (ống kết cấu chính xác)

• Các bộ phận dạng ống được gia công yêu cầu ID/OD nhất quán để ép, ống lót và đế vòng bi
