Nguồn gốc:
Chiết Giang/Trung Quốc
Hàng hiệu:
TORICH
Chứng nhận:
ISO9001 ISO 14001 TS16949
Số mô hình:
ống xăng thủy lực xi lanh

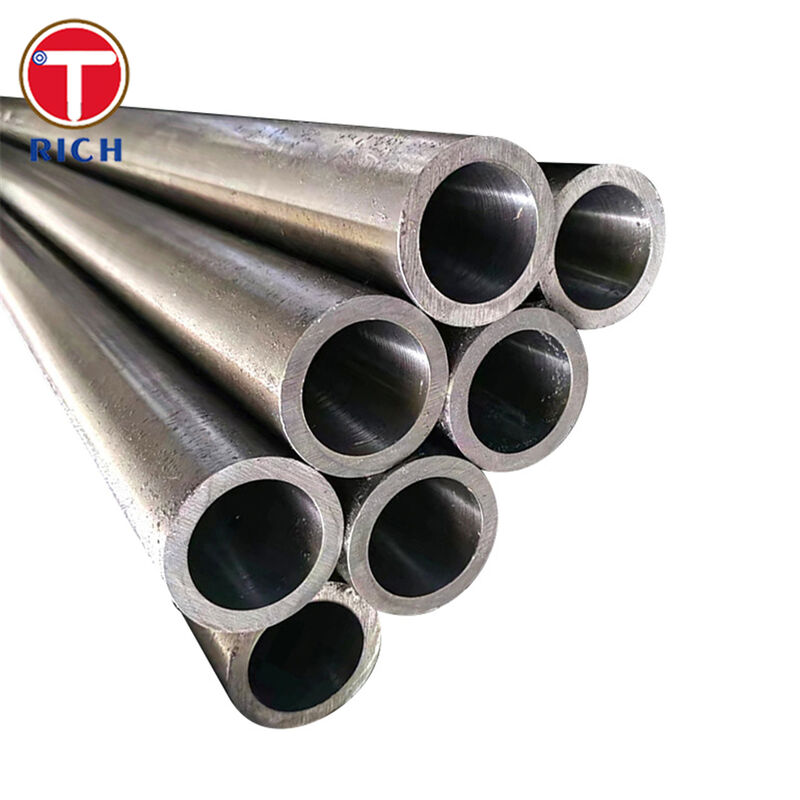

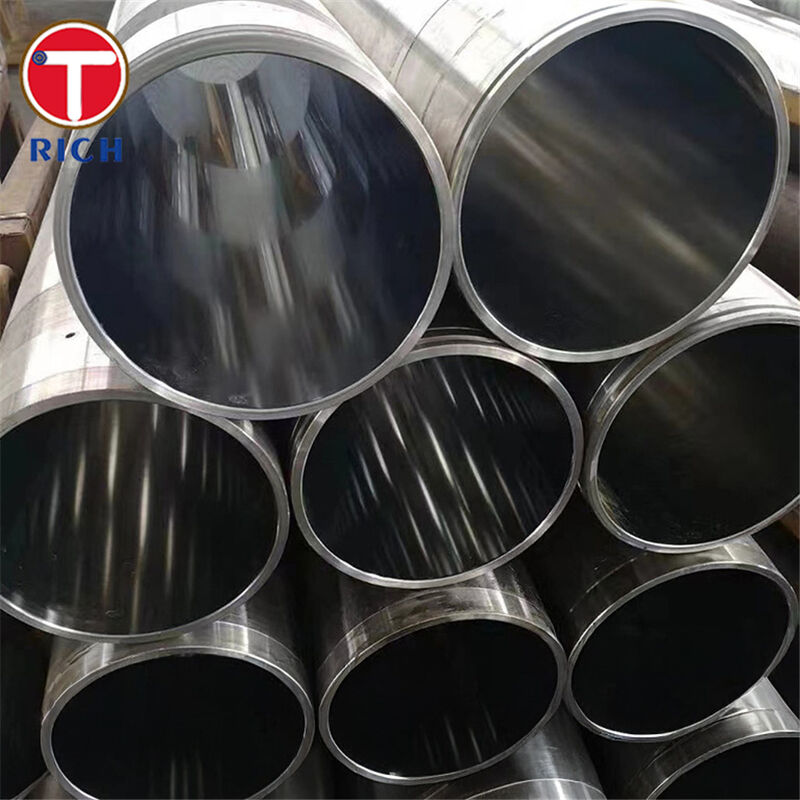

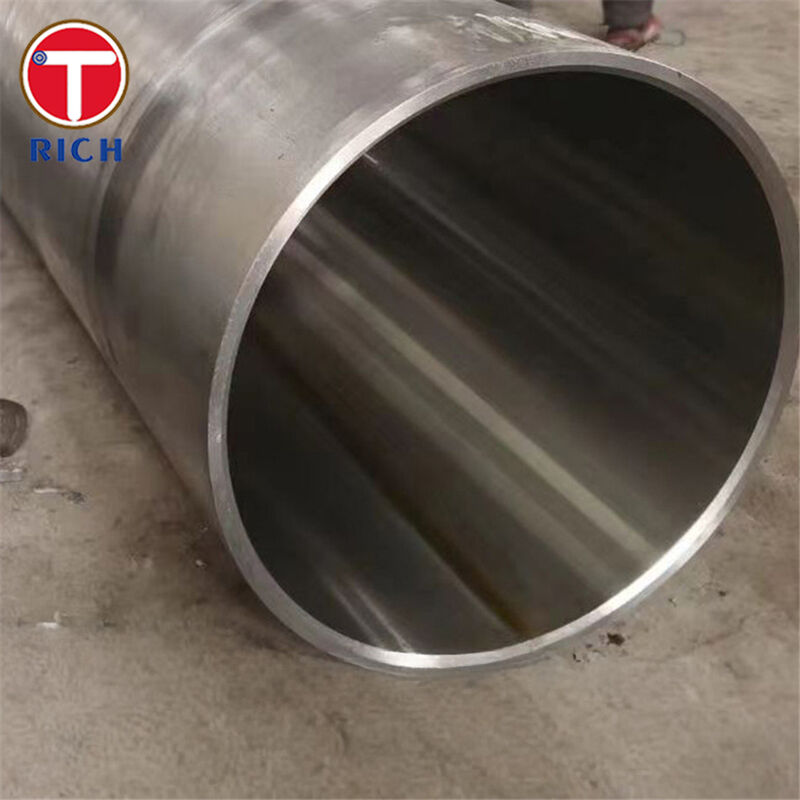

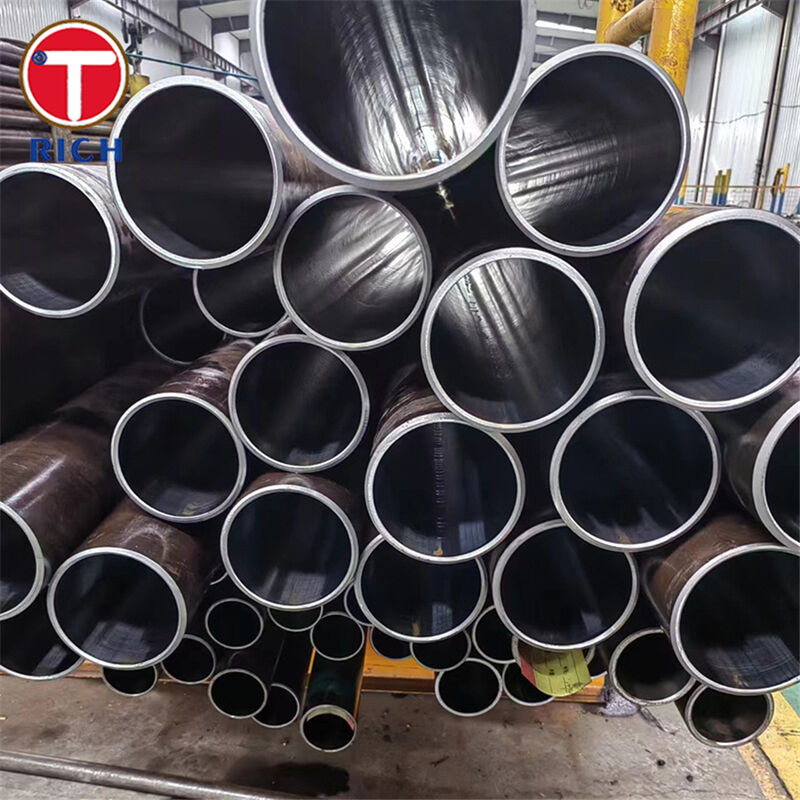

Ống xi lanh thủy lực mài là một ống thép liền mạch kéo nguội chính xác có đường kính trong (ID) được mài hoặc bóc & lăn đánh bóng (SRB) để đạt được dung sai kích thước chặt chẽ và lỗ khoan rất mịn — rất quan trọng đối với xi lanh thủy lực, nơi hiệu suất làm kín, ma sát và tuổi thọ phụ thuộc nhiều vào chất lượng ID.
Các họ thép điển hình bao gồm các loại thép chính xác EN (E235 / E355), các loại thép chính xác DIN (St52), và các loại ống cơ khí ASTM (SAE 1020 / 1025), được lựa chọn dựa trên độ bền, khả năng gia công và hiệu suất mỏi yêu cầu.
Quy trình ống cơ bản: Ống cơ khí hoặc ống chính xác liền mạch, hoàn thiện nguội / kéo nguội; giảm ứng suất và định cỡ theo đơn đặt hàng.
Quy trình bên trong: Mài hoặc bóc & lăn đánh bóng, thường đạt dung sai ID ISO H8 / H9.
Cửa sổ kích thước điển hình : OD Ø50–245 mm, ID Ø40–200 mm (các kích thước khác theo thỏa thuận).
Độ nhám bề mặt (ID):
SRB: Ra tối đa 0.30 μm
Mài: Ra tối đa 0.40 μm
Độ thẳng (hướng dẫn ví dụ): độ lệch cục bộ tối đa 1 mm / 1000 mm.
Chiều dài cung cấp: chiều dài nhà máy/ngẫu nhiên hoặc cắt theo chiều dài (các chương trình ống thủy lực phổ biến bao gồm ~5–8 m).
Lỗ khoan sẵn sàng gia công / sẵn sàng lắp ráp: Dung sai ID ISO H8/H9 và Ra được kiểm soát làm giảm mài mòn phớt và giảm thiểu rủi ro rò rỉ.
Hiệu suất xi lanh tối ưu hóa: Mài có thể tạo ra hoa văn cắt chéo; kết hợp với độ nhám thấp, nó giúp giảm hiệu ứng ma sát và kéo dài tuổi thọ bộ phận.
Tính nhất quán cấp ô tô: Cấu trúc liền mạch và hóa học/cơ học được kiểm soát hỗ trợ gia công lặp lại và hiệu suất ổn định trong các bộ phận điều khiển chuyển động.
1) “Bạn thực sự có thể cung cấp dung sai ID và Ra nào cho lỗ xi lanh?”
Chúng tôi cung cấp ống mài/SRB thường đạt dung sai ID ISO H8 hoặc H9 với Ra lên đến 0.40 μm (mài) hoặc Ra lên đến 0.30 μm (SRB), tương ứng với các bảng kỹ thuật ống xi lanh điển hình được sử dụng trên thị trường.
2) “Làm thế nào để bạn kiểm soát bề mặt bên trong để tránh trầy xước, lỗ kim và hư hỏng phớt?”
Chất lượng bề mặt bên trong được coi là yêu cầu quan trọng đối với chức năng. ASTM A519 mô tả một yêu cầu tùy chọn cho ống mà bề mặt bên trong có tầm quan trọng hàng đầu và không có việc loại bỏ vật liệu được dự định, lưu ý rằng quy trình/lựa chọn đặc biệt có thể cần thiết để đáp ứng bề mặt yêu cầu. Chúng tôi điều chỉnh kế hoạch kiểm tra của mình cho phù hợp (kiểm tra trực quan lỗ khoan, xác minh độ nhám, đo kích thước; và NDT có thể được thỏa thuận khi cần thiết).
3) “Bạn có thể cung cấp khả năng truy xuất nguồn gốc, chứng chỉ và bảo vệ vận chuyển cho việc cung cấp đường dài không?”
Chúng tôi hỗ trợ khả năng truy xuất nguồn gốc đầy đủ với tài liệu nhiệt/lô và có thể cung cấp chứng chỉ EN 10204 3.1 / 3.2 khi được chỉ định. Hướng dẫn đóng gói và lưu trữ được coi là một phần của chất lượng giao hàng (lưu trữ có mái che khô ráo, nâng/xử lý cẩn thận và bảo vệ bề mặt hoàn thiện).
| Loại | Tham chiếu tiêu chuẩn | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| E235 | EN 10305-1 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 |
| E355 | EN 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| St52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 1020 | ASTM A519 | 0.18–0.23 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
| 1025 | ASTM A519 | 0.22–0.28 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
| Loại | Tình trạng giao hàng điển hình | Giới hạn chảy (MPa) | Độ bền kéo (MPa) | Độ giãn dài (%) |
|---|---|---|---|---|
| E235 | +SR (giảm ứng suất) | ≥350 | ≥420 | ≥16 |
| E355 | +SR (giảm ứng suất) | ≥450 | ≥580 | ≥10 |
| St52 | BK+S / +SR (giảm ứng suất) | ≥420 | 580–740 | ≥10 |
| 1020 | Giảm ứng suất (SR), điển hình | ~345 (50 ksi) | ~448 (65 ksi) | ~10 |
| 1025 | Giảm ứng suất (SR), điển hình | ~483 (70 ksi) | ~586 (85 ksi) | ~10 |
ASTM: ASTM A519/A519M — Ống cơ khí thép cacbon/hợp kim liền mạch (hoàn thiện nóng hoặc hoàn thiện nguội).
EN: EN 10305-1 (ống chính xác kéo nguội liền mạch), thường được sử dụng cho ống xi lanh E235/E355.
DIN: DIN 2391 — Ống thép chính xác liền mạch (St52 thường được tham chiếu trên thị trường ống xi lanh).
GOST: GOST 8734 / GOST 8733 — Ống hình thành nguội/kéo nguội liền mạch và yêu cầu kỹ thuật (thường được tham chiếu cho thị trường CIS).
JIS: JIS G3445 — Ống thép cacbon cho mục đích kết cấu máy (phổ biến trong chuỗi cung ứng máy móc/ô tô).
GB: GB/T 3639 — Ống thép liền mạch chính xác kéo nguội/cán nguội (được sử dụng rộng rãi cho các bộ phận cơ khí, thủy lực và ô tô).
Các ngành chính: xi lanh thủy lực & khí nén, máy móc chính xác, bộ phận ô tô và điều khiển chuyển động công nghiệp.
Nơi sử dụng (ví dụ):
Ô tô & xe thương mại: thân xi lanh thủy lực cho hệ thống nâng/lật, xi lanh thiết bị dịch vụ và ống lót bộ truyền động nơi cần ID chất lượng cao.
Thiết bị sản xuất ô tô: xi lanh thủy lực trong dây chuyền dập, hệ thống kẹp và bàn thử nghiệm — hưởng lợi từ lỗ khoan H8/H9 và Ra được kiểm soát.
Thủy lực nói chung: thân xi lanh cho máy ép, xử lý vật liệu và bộ truyền động hạng nặng (mài hoặc SRB).
A: nhà sản xuất, cũng có thể kinh doanh.
A: Nói chung, là 10-15 ngày nếu hàng còn trong kho, hoặc là 30-40 ngày nếu hàng không có trong kho,
tùy thuộc vào số lượng.
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
A: Thanh toán=2000USD, 30% T/T trả trước, số dư trước khi giao hàng.
Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
