Ống liền mạch bằng thép không gỉ đa lõi có lớp phủ nhựa cho ngành đóng tàu với các mác 304L/316L/Duplex 2205 và kỹ thuật kéo nguội/cán nóng
Chi tiết sản phẩm
Ống đa lõi đóng tàu
,Ống liền mạch bằng thép không gỉ 304L/316L/Duplex 2205
,Ống tráng nhựa cán nguội/cán nóng
Ống liền mạch thép không gỉ đa lõi cho ngành đóng tàu
Vật liệu

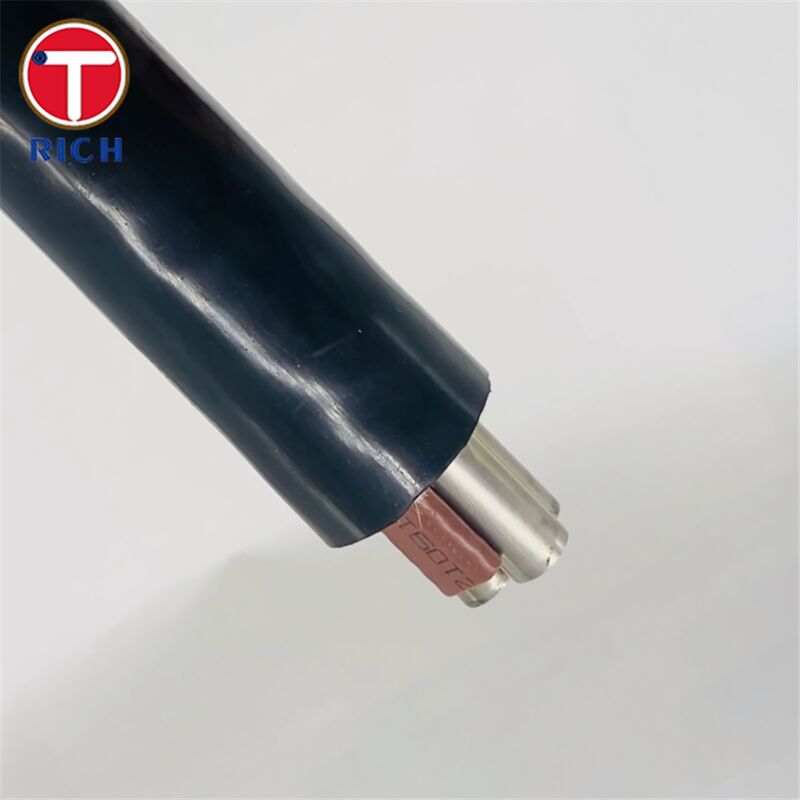

Ống đa lõi (còn gọi là bó ống đa đường) là một cụm lắp ráp sẵn tích hợp nhiều ống thép không gỉ liền mạch “lõi” bên trong một vỏ bảo vệ bằng nhựa đùn. Nó được thiết kế để định tuyến các đường thủy lực, khí nén, bôi trơn và thiết bị đo qua các không gian chật hẹp trên tàu với ít kẹp, mối nối và bước lắp đặt hơn.
Thông số kỹ thuật
-

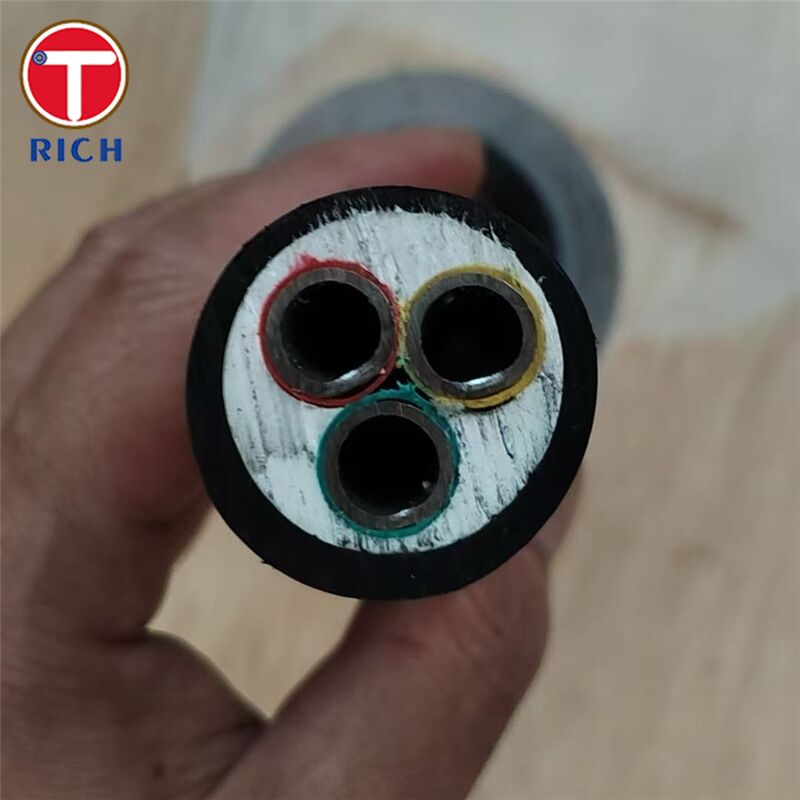

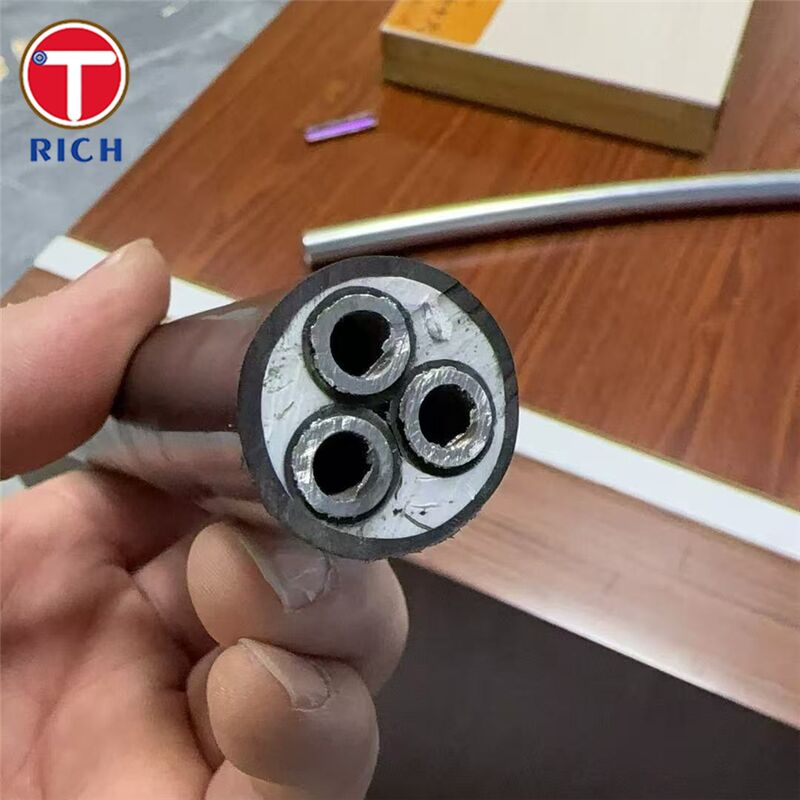

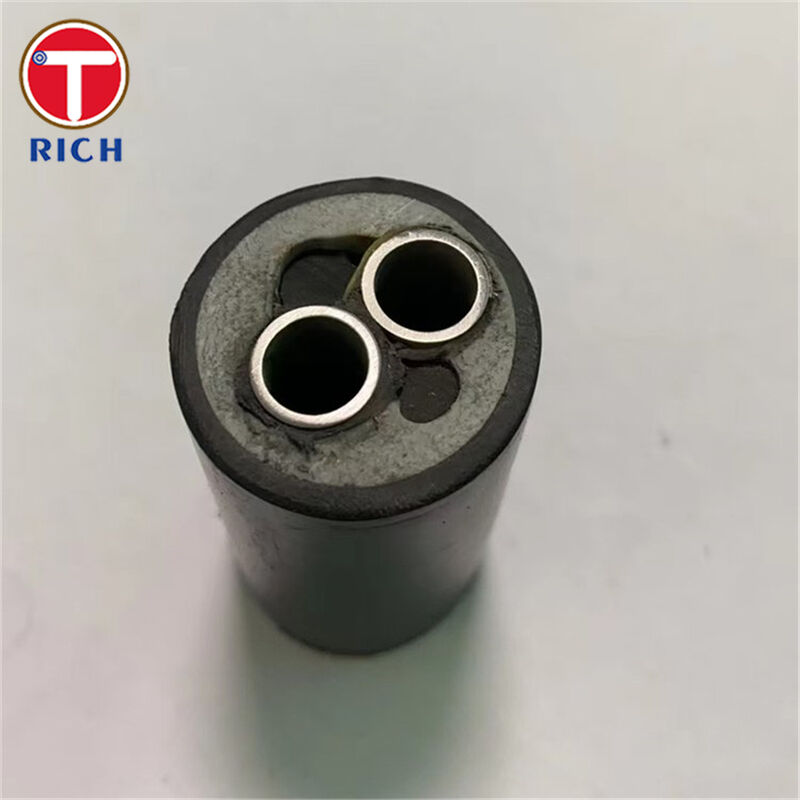

Cấu tạo: 2–12 lõi ống thép không gỉ được bó lại (song song hoặc xoắn ốc) bên trong một vỏ ngoài chung (vỏ nhựa).
-
Vật liệu ống lõi (tùy chọn điển hình): 304L / 316L / Duplex 2205 / Super Duplex 2507 / 904L (các loại khác theo yêu cầu).
-
Kích thước ống lõi (phạm vi bó ống tàu điển hình): OD 3–12 mm; thành ống 0.5–2.0 mm (có thể tùy chỉnh).
-
Hình thức giao hàng: chiều dài thẳng hoặc cuộn; chiều dài liên tục dài có thể giảm các mối nối tại hiện trường và các điểm rò rỉ tiềm ẩn.
-
Vật liệu vỏ ngoài (điển hình): PVC / TPU / PE / PP / PVDF (và các loại nhựa nhiệt dẻo tương tự), được lựa chọn theo nhiệt độ, phơi nhiễm hóa chất và nhu cầu chống mài mòn.
-

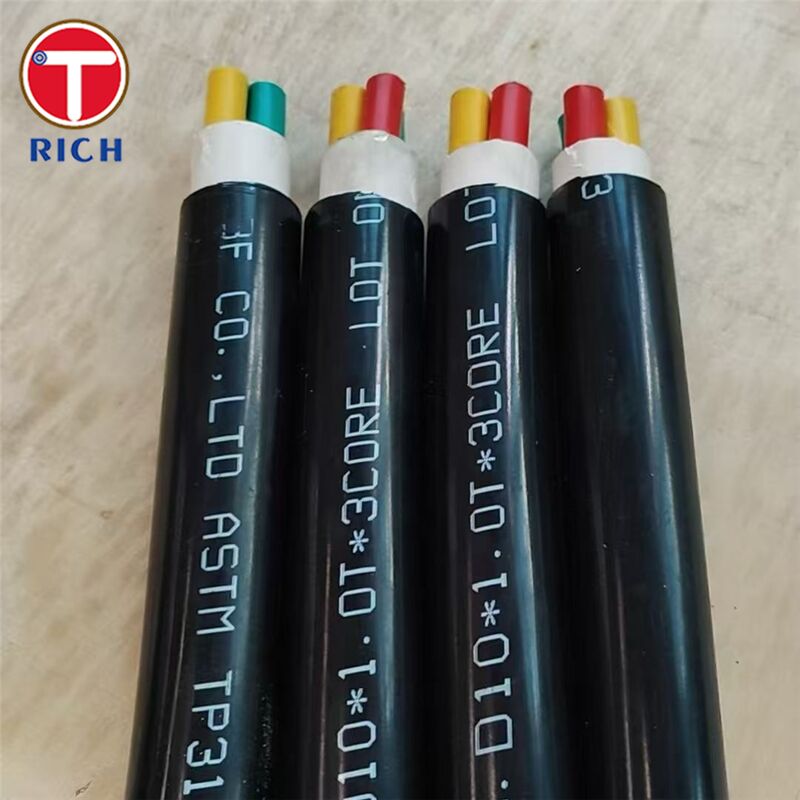

Nhận dạng: mã màu / đánh số / khắc laser cho mỗi lõi để kết nối và bảo trì nhanh chóng.
-
Kiểm tra (điển hình): thủy tĩnh / khí nén / dòng xoáy / rò rỉ heli (theo mức độ quan trọng của dự án).
Các tính năng chính
-
Quản lý đường ống tiết kiệm không gian: nhiều mạch trong một bó được định tuyến thay vì nhiều đường ống riêng biệt.
-
Lõi ống chống ăn mòn: các mác thép không gỉ/duplex phù hợp với độ ẩm biển và phơi nhiễm clorua (lựa chọn mác thép phụ thuộc vào mức độ nghiêm trọng).
-
Bảo vệ vỏ nhựa: đệm chống va đập/mài mòn và dễ dàng xử lý hơn trong quá trình lắp đặt và vận hành.
-
Ít kết nối hơn: cuộn dài và định tuyến bó giúp giảm cắt/hàn/phụ kiện.
Ưu điểm của chúng tôi
-
“Liệu nó có chịu được nước biển/clorua và ngăn ngừa ăn mòn sớm không?”
Chúng tôi cung cấp thang mác thép (316L → 2205 → 2507 → 904L) để bạn có thể khớp hợp kim lõi ống với mức độ nghiêm trọng của clorua. Đối với dịch vụ clorua khắc nghiệt và xử lý nước biển, super duplex 2507 được thiết kế cho hệ thống nước biển/quy trình và ống thủy lực/quy trình dạng dây cáp, với khả năng chống ăn mòn rỗ và chống nứt do ăn mòn ứng suất (SCC) mạnh mẽ. -
“Làm thế nào để giảm nguy cơ rò rỉ trong các đường ống dài trên tàu?”
Nguy cơ rò rỉ được thúc đẩy bởi các mối nối, độ oval/dung sai và xử lý lắp đặt. Sử dụng các cuộn liên tục dài và giảm thiểu các mối nối tại hiện trường là một phương pháp đã được chứng minh cho ống kiểu dây điều khiển. Ngoài ra, ống thủy lực/thiết bị đo có độ tin cậy cao thường được cung cấp với bề mặt nhẵn và dung sai chặt chẽ để cải thiện hiệu suất khớp nối và giảm nguy cơ rò rỉ. -
“Lớp phủ bên ngoài có thực sự bảo vệ bó ống trong quá trình lắp đặt và sử dụng không?”
Lớp bọc/vỏ polymer hoạt động như một đệm bảo vệ, cải thiện khả năng xử lý và cung cấp khả năng chống va đập; nó cũng giảm tiếp xúc kim loại với kim loại và giúp bó ống trượt dễ dàng hơn trong quá trình định tuyến. Vật liệu vỏ có thể được lựa chọn (PP/PE/PVDF, v.v.) để phù hợp với nhiệt độ và phơi nhiễm hóa chất.
Thành phần hóa học
| Mác thép | Quy cách tiêu chuẩn | C | Si | Mn | P | S | Cr | Ni | Mo | N | Cu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304L | EN 1.4307 / UNS S30403 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.015 | 17.5–19.5 | 8.0–10.5 | — | ≤0.11 | — |
| 316L | EN 1.4404 / UNS S31603 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.015 | 16.5–18.5 | 10.0–13.0 | 2.00–2.50 | ≤0.11 | — |
| Duplex 2205 | EN 1.4462 / UNS S31803/S32205 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.015 | 21.0–23.0 | 4.5–6.5 | 2.50–3.50 | 0.10–0.22 | — |
| Super Duplex 2507 | EN 1.4410 / UNS S32750 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.015 | 24.0–26.0 | 6.0–8.0 | 3.00–4.50 | 0.24–0.35 | — |
| 904L | EN 1.4539 / UNS N08904 | ≤0.02 | ≤0.70 | ≤2.00 | ≤0.03 | ≤0.01 | 19.0–21.0 | 24.0–26.0 | 4.00–5.00 | ≤0.15 | 1.20–2.00 |
Tính chất cơ học
| Mác thép | Độ bền chảy / giới hạn chảy 0.2% | Độ bền kéo | Độ giãn dài | Độ cứng |
|---|---|---|---|---|
| 304L (1.4307 / S30403) | ≥175 MPa | 500–700 MPa | ≥45/35 % | ≤215 HB |
| 316L (1.4404 / S31603) | ≥200 MPa | 500–700 MPa | ≥40/30 % | ≤215 HB |
| Duplex 2205 (1.4462 / S31803) | ≥450 MPa | 650–880 MPa | ≥25 % | ≤270 HB |
| Super Duplex 2507 (S32750) | ≥550 MPa | 800–1000 MPa | ≥25% (A) / ≥15% (A2") | ≤32 HRC |
| 904L (1.4539 / N08904) | ≥230 MPa | 530–730 MPa | ≥35/30 % | ≤230 HB |
Các tiêu chuẩn áp dụng
-
ASTM: A269; A789/A790
-
EN: EN 10216-5; EN 10088 series
-
GOST: GOST 9941
-
JIS: JIS G3459; JIS G3463
-
GB: GB/T 13296; GB/T 14976
Lĩnh vực ứng dụng
Các lĩnh vực chính: đóng tàu, giàn khoan trên biển và ngoài khơi, và các hệ thống chất lỏng/điều khiển liên quan nơi yêu cầu khả năng chống ăn mòn, định tuyến nhỏ gọn và độ tin cậy.
Các ứng dụng điển hình trên tàu (ví dụ):
-
Điều khiển thủy lực: hệ thống lái, ổn định, cơ cấu nâng/hạ cửa, mạch điều khiển thiết bị boong.
-
Khí nén/tự động hóa: đường ống khí điều khiển và tín hiệu điều khiển van.
-
Thiết bị đo: đường ống xung áp suất/nhiệt độ và kết nối giám sát.
-
Giao diện ngoài khơi/dưới biển (khi áp dụng): ống thủy lực và ống tiêm hóa chất/điều khiển kiểu dây cáp.
Hỏi: Bạn là công ty thương mại hay nhà sản xuất?
Đáp: nhà sản xuất, cũng có thể kinh doanh.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
Đáp: Nói chung, nếu hàng còn trong kho thì là 10-15 ngày, hoặc nếu hàng không còn trong kho thì là 30-40 ngày,
tùy thuộc vào số lượng.
Hỏi: Bạn có cung cấp mẫu không? có miễn phí hay tính thêm phí không?
Đáp: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
Hỏi: Điều khoản thanh toán của bạn là gì?
Đáp: Thanh toán=2000USD, thanh toán trước 30% T/T, số dư trước khi giao hàng.
Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
-
