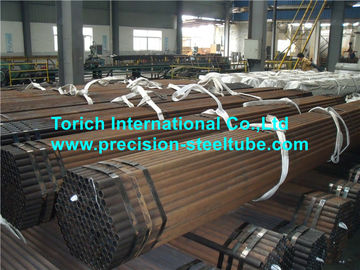

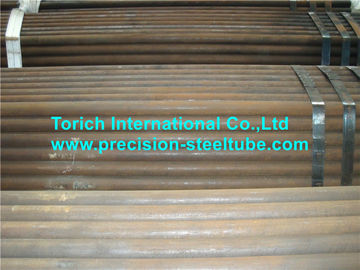

Kết cấu thép lớp 25 Ống thép cán nóng / cán nguội 16mm - 30 mm
Chi tiết sản phẩm
structural steel tubing
,cold formed steel tube
GB/T8162 ống thép không may cấu trúc với loại thép 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM
Điều trị nhiệt:Lăn nóng và kéo lạnh
Độ khoan dung của OD & WT:
Độ dung nạp OD:
| Phương pháp sản xuất | Độ dung nạp OD |
| Lăn nóng (Extrusion) | ± 1% hoặc ±0,50mm |
| Được kéo lạnh (đào lạnh) | ± 1% hoặc ± 0,30mm |
Độ khoan dung đối với độ dày tường:
1- Độ dung nạp độ dày của ống thép cuộn nóng:
| Phương pháp sản xuất | OD (DN) | WT/OD | Sự khoan dung |
| Bụi xăng | ≤102 | / | ± 12,5% hoặc ± 0,40mm |
| >102 | ≤0.05 | ±15% hoặc ±0,40mm | |
| >0,05-0.10 | ± 12,5% hoặc ± 0,40mm | ||
| >0.10 | + 12,5% -10% | ||
| Bụi thép mở rộng nhiệt | / | ± 15% | |
2Độ dung nạp độ dày của ống thép kéo lạnh:
| Phương pháp sản xuất | WT | Sự khoan dung |
| Bụi thép kéo lạnh (đánh giá lạnh) | ≤3 | +15%/-10% hoặc ±0,40mm |
| >3 | + 12,5% -10% |
Độ khoan dung uốn cong:
WT≤15mm, độ uốn cong≤1,5mm/m
WT>15mm ~ 30mm, uốn cong≤2.0mm/m
WT>30mm/OD≥351mm, uốn cong≤3.0mm/m
Ống và không đồng đều của tường:
Độ oval và sự bất đồng của tường không nên vượt quá 80% của OD và độ dày của tường.
tính chất cơ học
| Thép hạng | Sức kéo Rm N/mm2 ((MPa) | Sức mạnh năng suất Rp0.2 N/mm2 ((MPa) | Chiều dài A % | |||
| Độ dày tường | ||||||
| ≤ 16mm | > 16 ~ 30mm | > 30mm | ||||
| 10 | ≥ 335 | ≥205 | ≥ 195 | ≥185 | ≥ 24 | |
| 15 | ≥375 | ≥ 225 | ≥ 215 | ≥205 | ≥ 22 | |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥ 225 | ≥ 20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥ 18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥ 285 | ≥ 17 | |
| 45 | ≥ 590 | ≥ 335 | ≥325 | ≥ 315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥ 20 | |
| 25Mn | ≥490 | ≥295 | ≥ 285 | ≥ 275 | ≥ 18 | |
| Q235 | A | 375 ~ 500 | ≥235 | ≥ 225 | ≥ 215 | ≥ 25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415~540 | ≥ 275 | ≥265 | ≥255 | ≥ 22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥295 | ≥ 275 | ≥255 | ≥ 22 |
| B | ||||||
| Q345 | A | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥ 20 |
| B | ||||||
| C | ≥ 21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥390 | ≥370 | ≥ 350 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520 ~ 680 | ≥420 | ≥ 400 | ≥380 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550~720 | ≥460 | ≥440 | ≥420 | ≥ 17 |
| D | ||||||
| E | ||||||
Kiểm tra:
- Xét nghiệm uốn cong
- Xét nghiệm độ cứng
- Xét nghiệm va chạm
- Xét nghiệm ép
- Xét nghiệm không phá hủy
Tiêu chuẩn tham chiếu:
GB/T 222 Độ khoan dung về thành phần hóa học cho các sản phẩm thép.
GB/T 223.3 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 223.5 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 223.8 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 223.9 Xác định hàm lượng nhôm cho thép và thép hợp kim.
GB/T 223.11 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 223.12 Phương pháp phân tích hóa học cho thép và thép hợp kim. Định nghĩa quang phổ về hàm lượng crôm diphenyl hydrazine - tách natri cacbonat.
GB/T 223.13 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 223.14 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 223.16 Phương pháp phân tích hóa học cho thép và thép hợp kim. Định nghĩa quang phổ của axit chromotropic titan.
GB/T 223.18 Phương pháp phân tích hóa học cho thép và thép hợp kim.
GB/T 228 Phương pháp thử nghiệm độ kéo vật liệu kim loại ở nhiệt độ phòng (GB/T 228-2002, tương đương ISO 6892:1998)
GB/T 229 Phương pháp thử nghiệm va chạm với lắc Charpy kim loại (GB/T 229-2007, ISO 148-1:2006, Bộ Quốc phòng)
GB/T 231.1 thử độ cứng Brinell Phần 1: Phương pháp thử nghiệm (GB/T 231.1-2002, ISO 6506-1:1999, EQV)
GB/T 244 Phương pháp thử nghiệm uốn cong ống kim loại (GB/T 244-2008, ISO 8491:1996, IDT)
GB/T 246 Phương pháp thử nghiệm làm phẳng ống kim loại (GB/T 246-2007, ISO 8492:1998, IDT)
GB/T 699 Thép carbon cấu trúc chất lượng tốt.
GB/T 1591 Thép kết cấu cao độ bền hợp kim thấp
GB/T 1591 Thép kết cấu cao độ bền hợp kim thấp
-
