| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Torich |
| Chứng nhận: | ISO9001:2008, ISO14001:2008, TS16949 |
| Số mô hình: | EN10217-4 |
| Số lượng đặt hàng tối thiểu: | 1 tấn |
| Giá bán: | 700-900 USD perton |

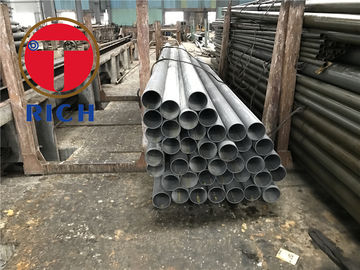

| chi tiết đóng gói: | Trong bó hình lục giác hoặc hộp gỗ |
| Thời gian giao hàng: | 4 - 6 tuần |
| Điều khoản thanh toán: | L / C, T / T, D / P, T / T |
| Khả năng cung cấp: | 1000 tấn mỗi tháng |
| Tiêu chuẩn: | EN10217-4 | Vật chất: | Thép hạt mịn |
|---|---|---|---|
| Kiểu: | Ống thép hàn SAW | hình dạng: | Vòng |
| MTC: | EN10204 3.1 B | Lớp thép: | 195TR1 P235TR1 P265TR1 |

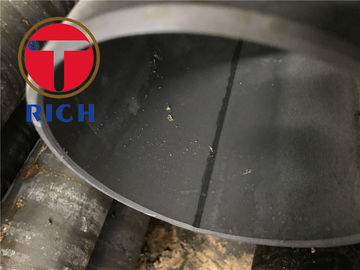

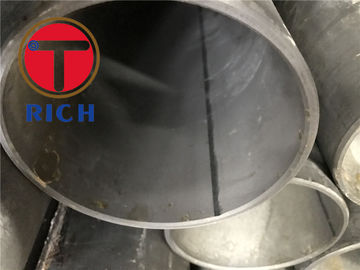

| bề mặt: | Đường may màu đen và mối hàn bị xóa | ||
| Điểm nổi bật: | welding steel tubing,electric resistance welded steel tube |
||

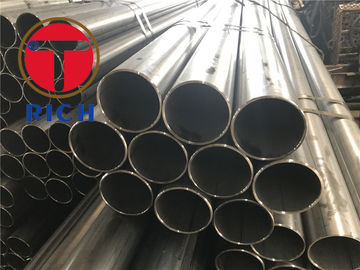

EN10217-4 Ống thép hàn cho mục đích áp lực
EN10217-4 Ống thép hàn cho mục đích áp lực - Điều kiện giao hàng kỹ thuật -
Phần 4: Ống thép không hợp kim hàn điện với nhiệt độ thấp quy định
tính chất
Vật chất:
Thép chết hoàn toàn, Thép hạt mịn với kích thước hạt ferritic.
Tên thép:
Phù hợp với EN10027-1 và CR10260
Sản xuất:
HFW hàn cao tần
Hàn hồ quang chìm SAW - đường may dọc - SAWH
- đường may xoắn ốc - SAWL
Quy trình hàn:
Thử nghiệm và kiểm tra quy trình hàn đối với ống hàn ard ngập nước (SAW) được chứng kiến và phê duyệt theo EN10217-1
Xuất hiện và chung:
Các khu vực hàn không có vết nứt, thiếu hợp nhất và thiếu thâm nhập
Các ống không có khuyết tật bề mặt bên ngoài có thể được phát hiện bằng cách kiểm tra trực quan.
Rò rỉ:
Các ống phải vượt qua thử nghiệm thủy tĩnh hoặc thử nghiệm điện từ cho độ kín khít
Thử nghiệm không phá hủy:
Chiều dài đầy đủ của đường hàn của tất cả các ống EW và BW sẽ phải chịu một thử nghiệm Không phá hủy để phát hiện các hình ảnh theo chiều dọc
Toàn bộ chiều dài đường nối hàn của tất cả các ống SAW sẽ được tăng cường cho phép thử Không phá hủy để phát hiện các điểm không hoàn hảo.
Độ thẳng:
Độ lệch so với độ thẳng, của bất kỳ chiều dài ống L, không được vượt quá 0,0015L.
Độ lệch so với Độ thẳng trên bất kỳ chiều dài một mét nào sẽ không vượt quá 3 mm.
Chuẩn bị kết thúc:
Các ống phải được phân phối với đầu cắt vuông. Các kết thúc sẽ không có burrs quá mức.
Thử nghiệm và kiểm tra quy trình hàn đối với ống hàn hồ quang chìm (SAW) theo EN10217-1AnnexA
Thử nghiệm và kiểm tra quy trình hàn đối với các ống SAW được chứng kiến và phê duyệt theo EN10217-1 Phụ lụcA
Quy trình sản xuất ống, tuyến đường và điều kiện giao hàng:
| Số lượng | Quá trình sản xuất | Tuyến sản xuất | Điều kiện giao hàng | Áp dụng cho chất lượng | |||
| Quá trình | Ký hiệu | Nguyên liệu ban đầu | Hoạt động hình thành | TR1 | TR1 | ||
| 1a | Hàn điện | EW | Dải (nóng) | Lạnh hình thành (+ hàn) | Như hàn | X | - |
| 1b | Tây Bắc | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | Dải cán chuẩn hóa | Như hàn | X | - | |||
| 2b | Tây Bắc | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | As (nóng) cán hoặc bình thường hóa dải cán | Lạnh hình thành (+ hàn) + kéo dài nóng giảm ở nhiệt độ được kiểm soát để đưa ra một điều kiện bình thường | Khu bảo tồn | X | X | ||
| 4 | Lạnh cán + nếp nhăn nhẹ nhõm | Lạnh hình thành (+ hàn) | NP | X | X | ||
| 11a | Hàn hồ quang chìm -Đường may dọc hoặc là đường may | CÁI CƯA: -SAWL -SAWH | Tấm hoặc dải nóng | Lạnh hình thành (+ hàn) | Như hàn | X | - |
| 11b | Tây Bắc | X | - | ||||
| 11c | NP | X | X | ||||
| 12a | Bình thường hóa tấm hoặc dải | Lạnh hình thành (+ hàn) | Như hàn | X | X | ||
| 12b | Tây Bắc | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | Như trong dòng 11 hoặc 12 | Bình thường hóa hình thành (+ hàn) | Như hàn | X | X | ||
| 13b | Tây Bắc | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | Hàn liên tục, chỉ dành cho các loại thép P195 và P235 với D ≤114.3mm | BẠC | Dải (nóng) | Nóng hình thành (+ hàn) | Như hàn | X | - |
a Askded = không xử lý nhiệt. NP = ống chuẩn đầy đủ. NW = Vùng hàn chuẩn hóa. NR = Normaised cán b Đối với các ống có chất lượng TR2, chỉ có hàn tần số cao, tần số tối thiểu 100kHz, (ký hiệu = HFW) được cho phép | |||||||
EN10217-1 Phần 1: Ống thép không hợp kim có đặc tính nhiệt độ phòng được chỉ định
EN10217-2 Phần 2: Các ống thép không hợp kim và hợp kim hàn có độ cao quy định
đặc tính nhiệt độ
EN10217-3 Phần 3: Ống thép hạt hợp kim mịn
EN10217-5 Phần 4: Ống thép không hợp kim hàn điện với nhiệt độ thấp quy định
tính chất
EN10217-5 Phần 5: Ống thép không hợp kim hàn hồ quang chìm với chỉ định thấp
đặc tính nhiệt độ
EN10217-6 Phần 6: Ống thép không hợp kim hàn hồ quang chìm với chỉ định thấp
đặc tính nhiệt độ
EN10217-7 Phần 7: Ống thép không gỉ.
Tài liệu tham khảo tiêu chuẩn:
EN 760, Vật tư hàn - Thông lượng cho hàn hồ quang chìm - Phân loại
EN 895, Thử nghiệm phá hủy trên các mối hàn trong vật liệu kim loại - Thử nghiệm độ bền kéo ngang
EN 910, Thử nghiệm phá hủy trên mối hàn trong vật liệu kim loại - Thử uốn cong
EN1321, Thử nghiệm phá hủy trên các mối hàn trong vật liệu kim loại - Kiểm tra vĩ mô và kính hiển vi
của mối hàn
EN10002-1, Vật liệu kim loại - Thử kéo - Phần 1: Phương pháp thử ở nhiệt độ môi trường
EN10002-5, Vật liệu kim loại - Thử kéo - Phần 5: Phương pháp nhuộm ở nhiệt độ cao
EN10020, Định nghĩa và phân loại các loại thép
EN10021, Yêu cầu giao hàng kỹ thuật chung cho các sản phẩm thép và sắt
EN10027-1, Hệ thống phá hủy của thép - Phần 1: Tên thép, ký hiệu nguyên tắc.
EN10027-2, Hệ thống chỉ định cho thép - Phần 2: Hệ thống số.
EN10045-1, Vật liệu kim loại - Thử va chạm Charpy - Phần 1: Phương pháp thử
EN10052, Từ vựng về thuật ngữ xử lý nhiệt của các sản phẩm kim loại màu
EN10204, Sản phẩm kim loại - Các loại tài liệu kiểm tra
EN10200, ống thép liền mạch và hàn - Kích thước và khối lượng trên mỗi đơn vị chiều dài
EN10233, Vật liệu kim loại - Ống - Thử phẳng
EN10234, Vật liệu kim loại - Ống - Thử nghiệm mở rộng
EN10236, Vật liệu kim loại - Ống - Thử nghiệm mở rộng vòng
EN10237, Vật liệu kim loại - Ống - Thử độ bền kéo
EN10246-1, Thử nghiệm không phá hủy ống thép Phần 1: Thử nghiệm điện từ tự động của
liền mạch và hàn (trừ hàn hồ quang chìm) ống thép sắt từ cho
xác minh rò rỉ thủy lực
EN10246-3, Tesing không phá hủy ống thép - Phần 3: Kiểm tra dòng xoáy tự động của liền mạch
và các ống thép hàn (trừ hàn hồ quang chìm) để phát hiện các điểm không hoàn hảo.
EN10246-5, Thử nghiệm không phá hủy ống thép - Phần 5: Tự động hoàn toàn từ tính ngoại vi
thử nghiệm rò rỉ đầu dò / từ thông của hàn và hàn (trừ hàn hồ quang chìm)
ống thép sắt từ để phát hiện các khiếm khuyết dọc
EN10246-6, Tesing không phá hủy ống thép - Phần 6: Kiểm tra siêu âm ngoại vi hoàn toàn tự động của
ống thép liền mạch để phát hiện các khiếm khuyết ngang.
EN10247-7, Thử nghiệm không phá hủy ống thép - Phần 7: Thử nghiệm siêu âm ngoại vi hoàn toàn tự động của
ống thép liền mạch và hàn (trừ hàn hồ quang chìm) để phát hiện
không hoàn hảo theo chiều dọc.
EN10246-8, Thử nghiệm không phá hủy ống thép - Phần 8: Kiểm tra siêu âm tự động của mối hàn
đường nối của ống hàn điện để phát hiện các khiếm khuyết dọc.
EN10246-9, Thử nghiệm không phá hủy ống thép - Phần 9: Kiểm tra siêu âm tự động của mối hàn
đường nối của ống hàn hồ quang chìm để phát hiện dọc và / hoặc
không hoàn hảo ngang.
EN10246-10, Thử nghiệm không phá hủy ống thép - Phần 10: Thử nghiệm phóng xạ của mối hàn
đường may của ống hàn hồ quang tổng hợp tự động để phát hiện các khiếm khuyết.
EN10246-14, Thử nghiệm không phá hủy ống thép - Phần 14: Thử nghiệm siêu âm tự động của
ống thép liền mạch và hàn (trừ hàn hồ quang chìm) để phát hiện các lớp
sự không hoàn hảo
EN10246-15, Thử nghiệm không phá hủy ống thép - Phần 15: Kiểm tra siêu âm tự động của dải / tấm
được sử dụng trong sản xuất ống thép để phát hiện các khiếm khuyết của gỗ
EN10246-16, Thử nghiệm không phá hủy ống thép - Phần 16: Kiểm tra siêu âm tự động của khu vực
Liền kề với đường nối hàn của ống thép hàn để phát hiện sự không hoàn hảo của lớp gỗ
EN10246-17, Thử nghiệm không phá hủy ống thép - Phần 17: Kiểm tra siêu âm tự động các đầu ống
của ống thép liền mạch và hàn để phát hiện các khiếm khuyết laminar
EN10256, Thử nghiệm không phá hủy ống thép - Trình độ và năng lực của cấp 1 và cấp 2
Nhân viên NDT
prEN 102661) Ống thép, phụ kiện và phần rỗng kết cấu - Ký hiệu và định nghĩa của thuật ngữ để sử dụng trong tiêu chuẩn sản phẩm
EN ISO 377, Thép và sản phẩm thép - Vị trí và chuẩn bị mẫu và mẫu thử cho thử nghiệm cơ học (ISO 377: 1997)
prEN 10168 1) Sản phẩm sắt thép - Tài liệu kiểm tra - Danh sách thông tin và mô tả
EN ISO 2566-1, Thép - Chuyển đổi giá trị độ giãn dài - Phần 1: Carbon và thép hợp kim thấp (ISO 2566-1: 1984)
ISO 14284, Thép và sắt - Lấy mẫu và chuẩn bị mẫu để xác định thành phần hóa học
CR 10260, Hệ thống chỉ định cho thép - Biểu tượng bổ sung
CR 10261, Thông tin ECISS Thông tư IC 11 - Sắt thép - Xem xét các phương pháp phân tích hóa học có sẵn.
