Bụi có vây loại L chồng chéo Carbon LL loại vây ống để trao đổi nhiệt

Tổng quan sản phẩm

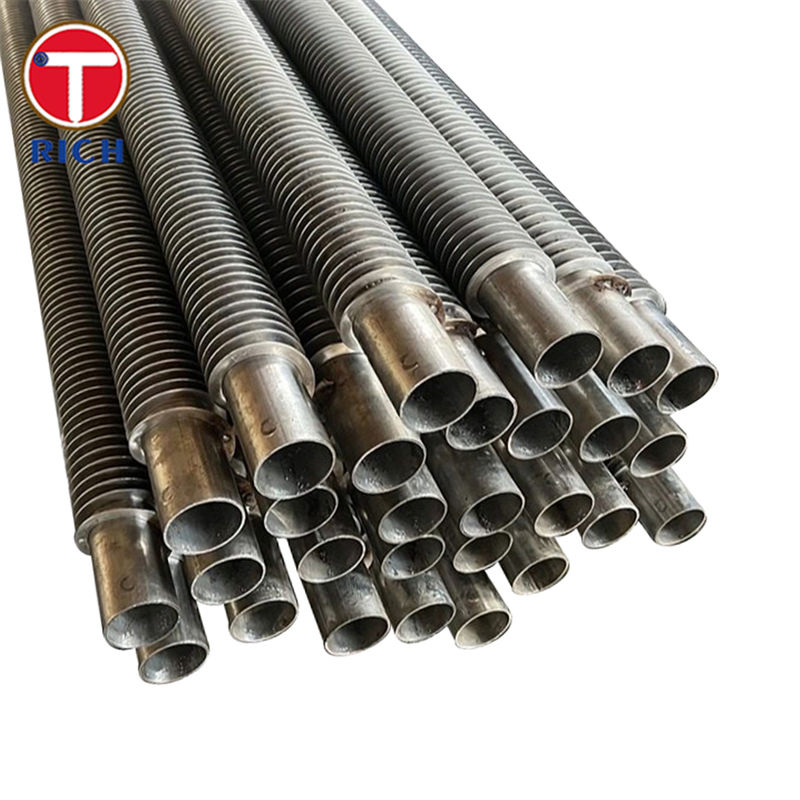

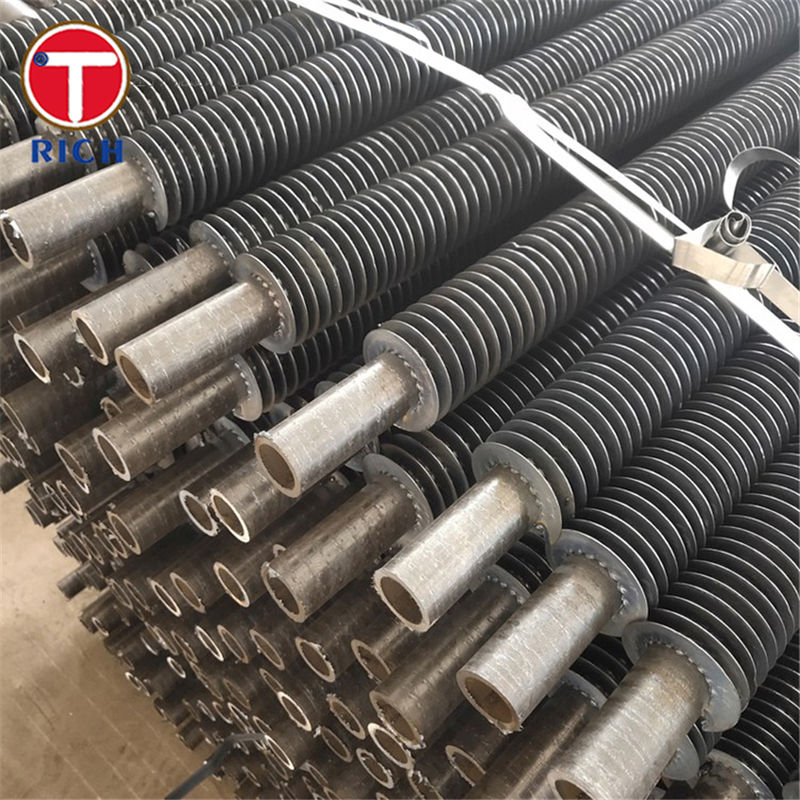

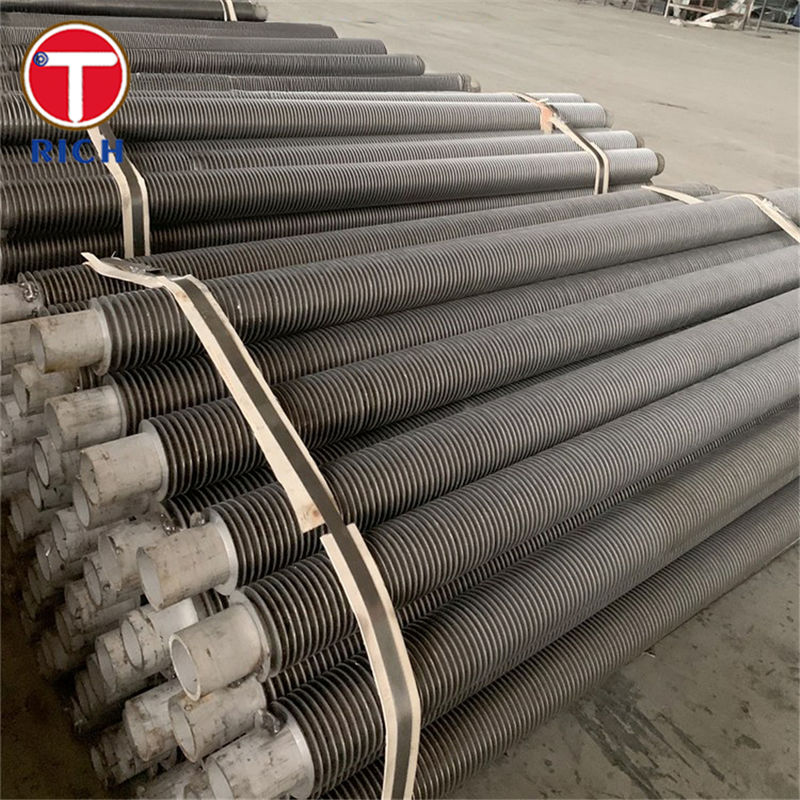

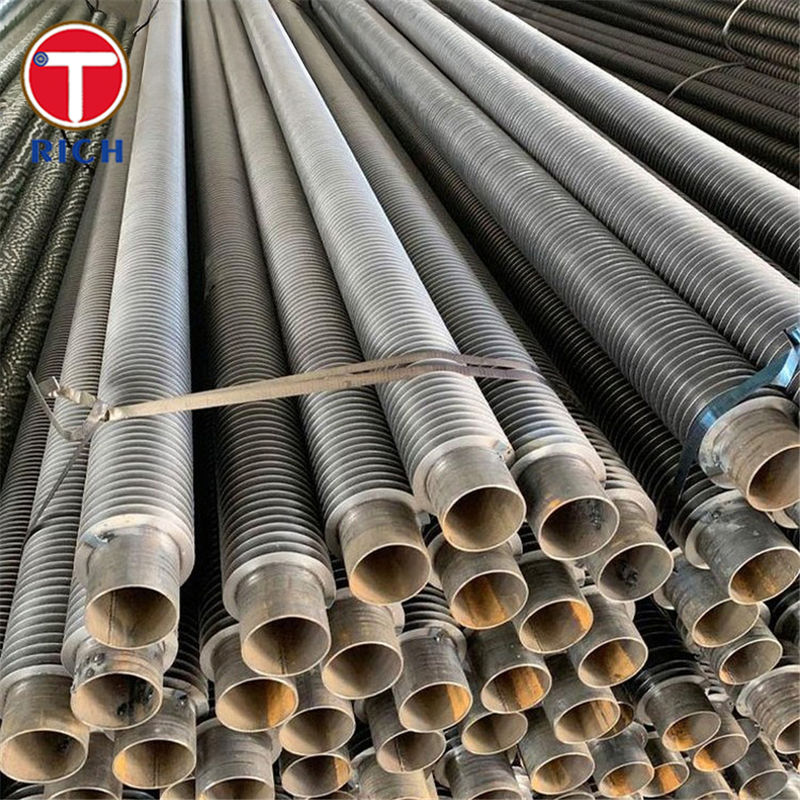

Bụi vây kiểu L chồng chéo, còn được gọi là ống vây kiểu LL hoặc ống vây chân LL,là một ống có vây bị căng trong đó vây hình L được bọc xoắn ốc xung quanh một ống đáy thép cacbon và mỗi chân vây chồng chéo với chân trướcĐiều này tạo ra một đôi chân L mà hoàn toàn áo khoác bề mặt bên ngoài của ống.

Đối với ống vây loại carbon LL, ống cơ sở thường là thép carbon thấp hoặc trung bình (chẳng hạn như ASTM A179, A192, A210 hoặc A106), trong khi vây thường là dải nhôm hoặc đồng.Xây dựng này kết hợp sức mạnh và sức chịu áp lực của thép carbon với độ dẫn nhiệt cao và hành vi ăn mòn tốt của vây phi sắt, làm cho nó lý tưởng cho dịch vụ trao đổi nhiệt khí lạnh và khí.

Thông số kỹ thuật

Thiết kế và phạm vi sản xuất điển hình cho ống vây loại LL thép cacbon (giá trị chỉ định và có thể được tùy chỉnh):

• Vật liệu ống cơ bản (thép cacbon):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 loại như P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB / T 5310, GOST 8734/8733

• Độ kính bên ngoài của ống cơ sở:

  • Ước tính: 16 51 mm (có thể được mở rộng lên ~ 73 mm tùy thuộc vào thiết kế)

• Độ dày tường ống cơ sở:

  • Thông thường 2,0 ∼ 6,0 mm cho lò nung và dịch vụ trao đổi nhiệt

• Vật liệu vây:

  • Hợp kim nhôm: 1060, 1070, 1100, 6063 series

  • Dải đồng khi cần dẫn nhiệt cao hơn hoặc hiệu suất ăn mòn tốt hơn

• Địa hình vây (loại LL):

  • Chiều cao vây: ~ 16 mm

  • Độ dày vây: khoảng 0,4~0,6 mm (nhiều độ dày khác theo yêu cầu)

  • Phạm vi của vây: ≥ 2,3 mm (thường là 811 vây / inch, tùy thuộc vào nhiệm vụ)

  • Chân vây: chân chồng lên nhau ¥LL ¥ bao phủ hoàn toàn bề mặt ống

• Chiều dài ống:

  • Thông thường lên đến 12 ∼ 18 m (các ống dài hơn hoặc U-bend theo yêu cầu, tùy thuộc vào giới hạn vận chuyển và xử lý)

• Điều kiện thiết kế điển hình:

  • Dịch vụ: không khí, khí khói, dòng khí sạch hoặc ăn mòn nhẹ

  • Nhiệt độ hoạt động:

    • Với vây nhôm: thường lên đến khoảng 170 °C ở phía vây

    • Với vây đồng hoặc thiết kế đặc biệt: có thể cao hơn, tùy thuộc vào dự án và lựa chọn hợp kim

Các đặc điểm chính

• Bọc ống đầy đủ
  Thiết kế chân LL chồng chéo hoàn toàn bao phủ ống thép cacbon,cung cấp một áo khoác kim loại liên tục và cải thiện đáng kể sự bảo vệ chống ăn mòn bên ngoài so với các ống vây chân L đơn giản.

• Áp lực tiếp xúc cao từ vây đến ống
  Vòng vây được cuộn theo đường xoắn ốc vào ống dưới áp lực được kiểm soát, tạo ra sự tiếp xúc cơ học mạnh mẽ giữa chân vây và bề mặt ống,tăng cường chuyển nhiệt và giảm thiểu kháng tiếp xúc nhiệt.

• Cải thiện tuổi thọ trong khí quyển ăn mòn
  Bởi vì ống cơ sở được bao phủ hoàn toàn bởi các chân vây chồng lên nhau, nên tường ống phần lớn được cô lập khỏi các cuộc tấn công trực tiếp từ phía khí.LL ống vây được sử dụng rộng rãi như là một sự thay thế hiệu quả về chi phí cho vây ép trong môi trường ăn mòn nhẹ đến trung bình.

• Vòng trượt ổn định dưới chu trình nhiệt
  Quá trình cuộn dây cơ học và hình học khóa nhau giảm nguy cơ trượt hoặc rung lắc trong quá trình sưởi ấm và làm mát lặp đi lặp lại, rung động cơ học hoặc rung động do dòng chảy.

• Khả năng làm sạch tốt và có xu hướng bẩn thấp
  Các vây mịn, liên tục với độ cao đồng đều cung cấp giảm áp suất phía khí thấp và giúp hạn chế sự tích tụ bụi, đơn giản hóa việc làm sạch trực tuyến hoặc ngoại tuyến bằng cách thổi không khí, thổi hơi hoặc chải nhẹ.

Lợi ích của chúng ta

Dưới đây là một số câu hỏi điển hình mà người dùng cuối và các nhà thầu EPC đặt ra về ống có vây carbon loại LL (được chồng chéo L) và cách một sản phẩm được thiết kế tốt trả lời chúng.

1. Làm thế nào loại LL so sánh với tiêu chuẩn loại L và loại KL ống vây?

• Vấn đề:Loại vây nào cung cấp sự kết hợp tốt nhất về khả năng chống ăn mòn, chuyển nhiệt và chi phí?

• Câu trả lời:

  • Tiêu chuẩnLoại Lcung cấp tiếp xúc tốt và bảo vệ ăn mòn cơ bản nhưng để lại khoảng trống nhỏ giữa chân vây.

  • LL typechồng chéo chân vây để bao bọc hoàn toàn ống, mang lại khả năng chống ăn mòn tốt hơn so với loại L và gần vây ép, với chi phí thấp hơn đáng kể.

  • Loại KLkết hợp vây chân L với nốt trên ống cơ sở để cải thiện thêm sự gắn kết cơ học và chuyển nhiệt, nhưng nó thường đắt hơn và được sử dụng khi cần hiệu suất tối đa.

2Các vây sẽ giữ chặt trong quá trình hoạt động lâu dài?

• Vấn đề:Việc nới lỏng vây dưới chu kỳ nhiệt và rung động có thể làm giảm đáng kể hiệu quả truyền nhiệt và gây ra tiếng ồn.

• Câu trả lời:

  • Vây LL là vết loét căng và khóa cơ học bằng chân chồng chéo.

  • Việc ghép nối vật liệu đúng (đường ống thép carbon + vây nhôm hoặc đồng) cũng giúp dung nạp sự mở rộng nhiệt khác biệt mà không bị nứt chân vây.

3Loại LL có phù hợp với nhiệt độ khí và môi trường của tôi không?

• Vấn đề:Người sử dụng muốn đảm bảo rằng vây nhôm hoặc đồng sẽ không mềm hoặc ăn mòn quá nhanh khi sử dụng.

• Câu trả lời:

  • Đối với vây nhôm, nhiệt độ mặt khí thiết kế điển hình cho vây vây LL là khoảng 150 ~ 170 °C, với giới hạn cao hơn có thể tùy thuộc vào thiết kế chi tiết, độ nóng hợp kim và biên an toàn.

  • Các vây đồng có thể được sử dụng ở nhiệt độ cao hơn một chút và trong một số khí quyển ăn mòn, nhưng sự lựa chọn cuối cùng nên dựa trên thành phần khí khói (SOx, clorua,độ ẩm) và kinh nghiệm tại địa điểm.

  • Việc bao phủ ống đầy đủ của chân LL cung cấp bảo vệ bổ sung cho ống thép cacbon khi ăn mòn bên ngoài là một mối quan tâm, ví dụ trong môi trường khói khói ven biển hoặc hơi axit.

4Làm thế nào để tôi chọn chiều cao và độ cao của vây?

• Vấn đề:Các kỹ sư phải cân bằng khu vực chuyển nhiệt, giảm áp suất và xu hướng bẩn.

• Câu trả lời:

  • Chiều cao vây LL điển hình là ≤16 mm với độ dốc ≥2,3 mm; vây cao hơn và độ dốc chặt chẽ hơn làm tăng diện tích bề mặt nhưng cũng làm tăng giảm áp suất và nguy cơ bẩn.

  • Đối với khí khói bụi, chiều cao vây thấp hơn một chút và độ cao mở hơn thường cung cấp hiệu suất vòng đời tốt nhất.

  • Một nhà cung cấp có thẩm quyền có thể tối ưu hóa hình học vây bằng cách sử dụng các điều kiện làm việc (dòng chảy khí, hồ sơ nhiệt độ, giảm áp suất cho phép và phương pháp làm sạch).

5Các ống và vây cơ sở có phù hợp với các tiêu chuẩn quốc tế về các bộ phận áp lực không?

• Vấn đề:EPC và chủ sở hữu cần tương thích với mã ASTM, EN, JIS, GOST và GB.

• Câu trả lời:

  • Các ống cơ sở thép cacbon thường được cung cấp theo các tiêu chuẩn áp suất được công nhận rộng rãi như ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB / T 5310; và các thông số kỹ thuật GOST tương ứng.

  • Các tiêu chuẩn này xác định rõ thành phần hóa học, tính chất cơ học và các thử nghiệm NDT / áp suất bắt buộc, đảm bảo sử dụng an toàn trong nồi hơi, máy tiết kiệm và các thiết bị trao đổi nhiệt khác.

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn áp dụng

ASTM / ASME (Mỹ):

• ASTM A179 / ASME SA179 ️ Các ống trao đổi nhiệt và máy ngưng tụ thép carbon thấp được kéo lạnh liền mạch.

• ASTM A192 / ASME SA192 ¢ Các ống nồi hơi và lò sưởi không may bằng thép cacbon cho dịch vụ áp suất cao.

• ASTM A210 / ASME SA210 ¢ Các ống nồi hơi và siêu sưởi bằng thép carbon trung bình không may (những lớp A1 và C).

• ASTM A106 / ASME SA106 ống thép cacbon không may cho dịch vụ nhiệt độ cao (thường được sử dụng làm ống cơ sở cho cuộn vây).

EN (Châu Âu):

• EN 10216-2 Các ống thép không may cho mục đích áp lực, ống thép không hợp kim và hợp kim với các tính chất nhiệt độ cao nhất định (thể loại P235GH, P265GH, v.v.).

JIS (Nhật Bản):

• JIS G3461 Ống thép carbon cho nồi hơi và trao đổi nhiệt (ví dụ: STB340).

GB (Trung Quốc):

• GB/T 5310 Ống thép không may cho nồi hơi áp suất cao.

GOST (Nga / CIS):

• GOST 8734-75 / GOST 8733-74 ️ Các ống thép dạng lạnh liền mạch và các yêu cầu kỹ thuật liên quan, được sử dụng rộng rãi cho ống nồi hơi và máy trao đổi nhiệt.

LL ống có vây thường được cung cấp với đầu trần đơn giản, cắt theo chiều dài, và hoàn toàn phù hợp với tiêu chuẩn ống cơ sở cho thành phần hóa học, tính chất cơ khí,Kiểm tra thủy tĩnh và kiểm tra không phá hủyQuá trình vây chỉ được áp dụng cho các ống đủ điều kiện.

Các lĩnh vực ứng dụng

Các lĩnh vực ứng dụng chung

Các ống có vây carbon loại LL (được chồng chéo L) được sử dụng rộng rãi trong thiết bị chuyển nhiệt phía khí, nơi yêu cầu bề mặt mở rộng nhỏ gọn, chống ăn mòn, bao gồm:

• Sản xuất điện (các nhà máy nhiệt, biến chất thải thành năng lượng)

• Đơn vị hóa dầu và lọc dầu

• Các nhà máy hóa chất và phân bón

• Công nghiệp luyện kim và thép

• Hệ thống HVAC và hệ thống sấy khô công nghiệp

• Đơn vị thu hồi nhiệt thải và máy tiết kiệm

Các ứng dụng điển hình trong mỗi lĩnh vực

• Đảo điện và nồi hơi:

  • Máy sưởi trước không khí, máy tiết kiệm, máy sưởi nhiệt độ thấp và máy trao đổi nhiệt khí- khí.

  • Thu hồi nhiệt khí khói phía sau nồi hơi hoặc tua-bin khí.

• Dầu hóa dầu và lọc dầu:

  • Máy trao đổi nhiệt làm mát bằng không khí (máy làm mát không khí) trong các đơn vị dầu thô, chân không, cốc, FCC và máy xử lý nước.

  • Máy làm mát khí cho hệ thống hydro, khí nhiên liệu hoặc khí lửa.

• Hóa chất và phân bón:

  • Máy làm mát và sưởi ấm khí chế biến trong dây chuyền amoniac, methanol hoặc khí tổng hợp.

  • Các nồi hơi nhiệt thải và các ngân hàng đối lưu với khí khói ở phía vỏ.

• Công nghiệp kim loại và quá trình nhiệt độ cao:

  • Các bộ khôi phục và cuộn dây khôi phục nhiệt trong lò sưởi ấm lại và dây chuyền sưởi.

  • Máy làm mát khí thải và máy sưởi không khí trong các nhà máy ngâm hoặc hệ thống khí lò cao.

• HVAC, sấy khô và ngành công nghiệp chung:

  • Các cuộn dây khí nóng, cuộn dây hơi và máy sưởi khí cho máy sấy và lò.

  • Vòng thông gió phục hồi nhiệt và pin làm nóng không khí công nghiệp.
