Ống trao đổi nhiệt gợn sóng bằng thép không gỉ (Ống sóng cứng) cho dịch vụ khí

Vật liệu

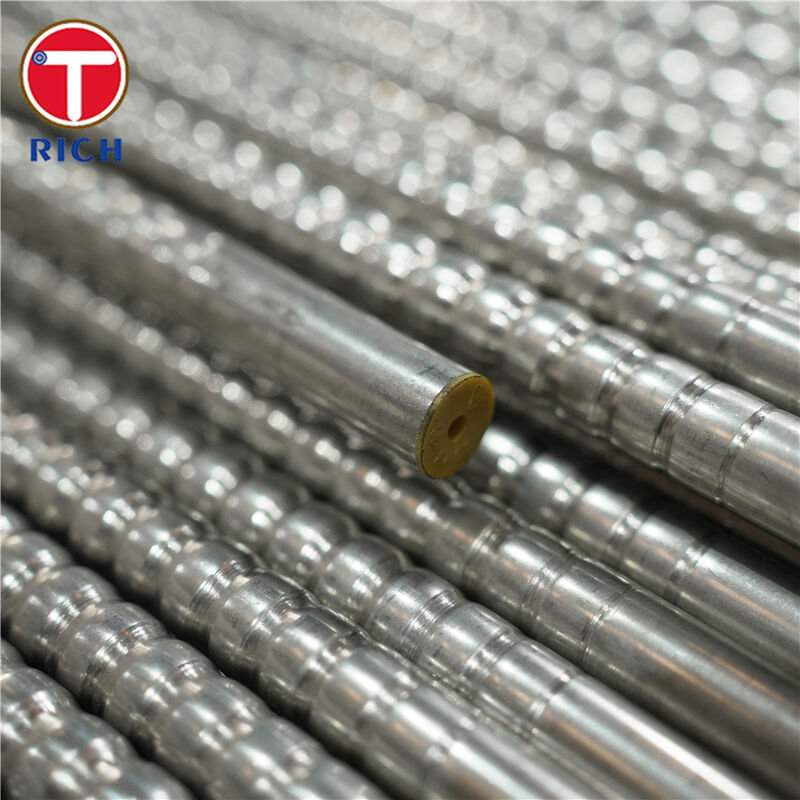

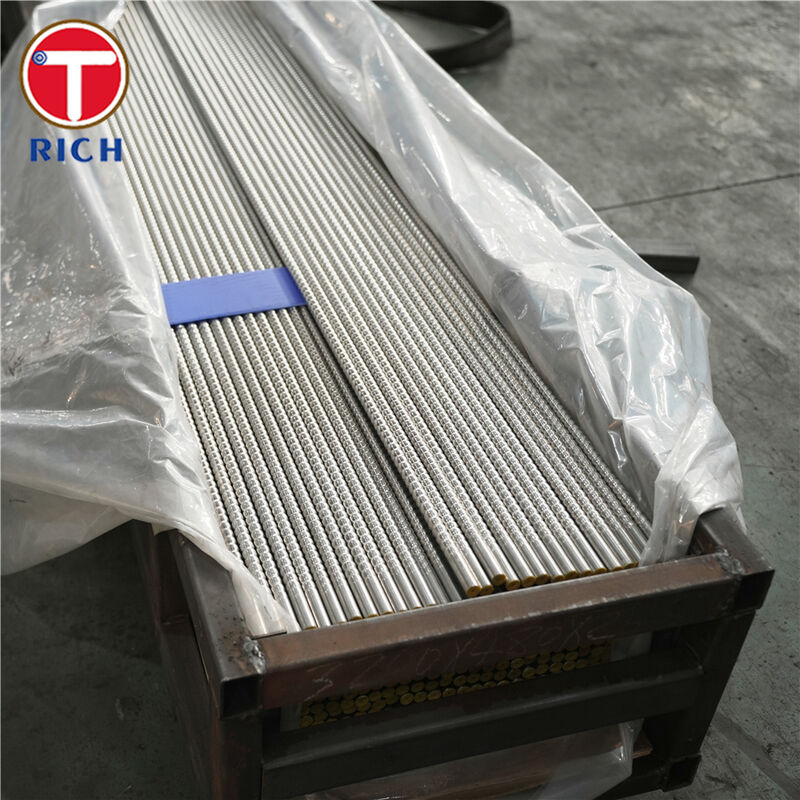

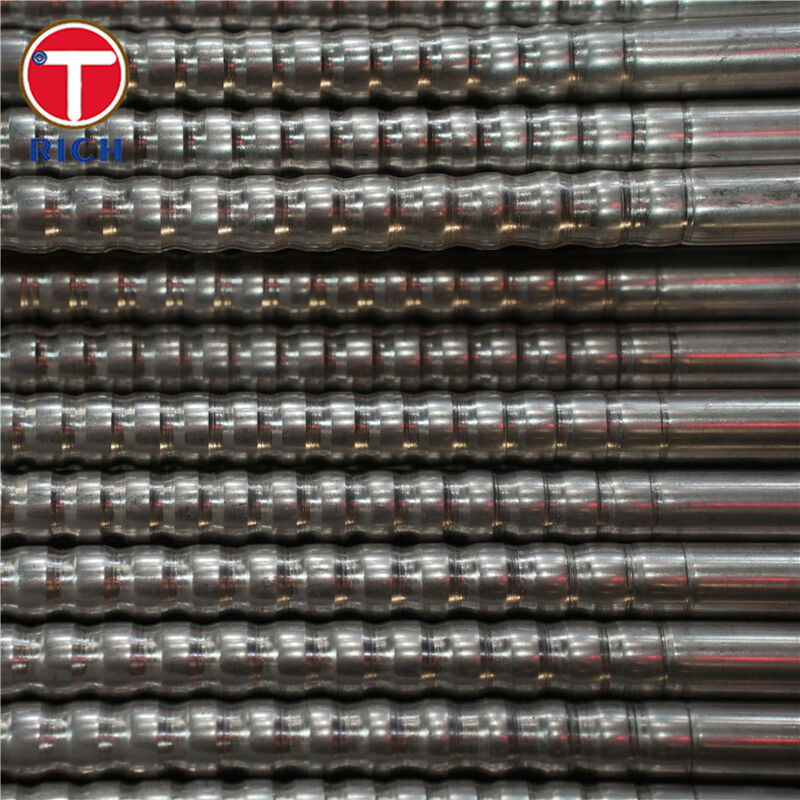

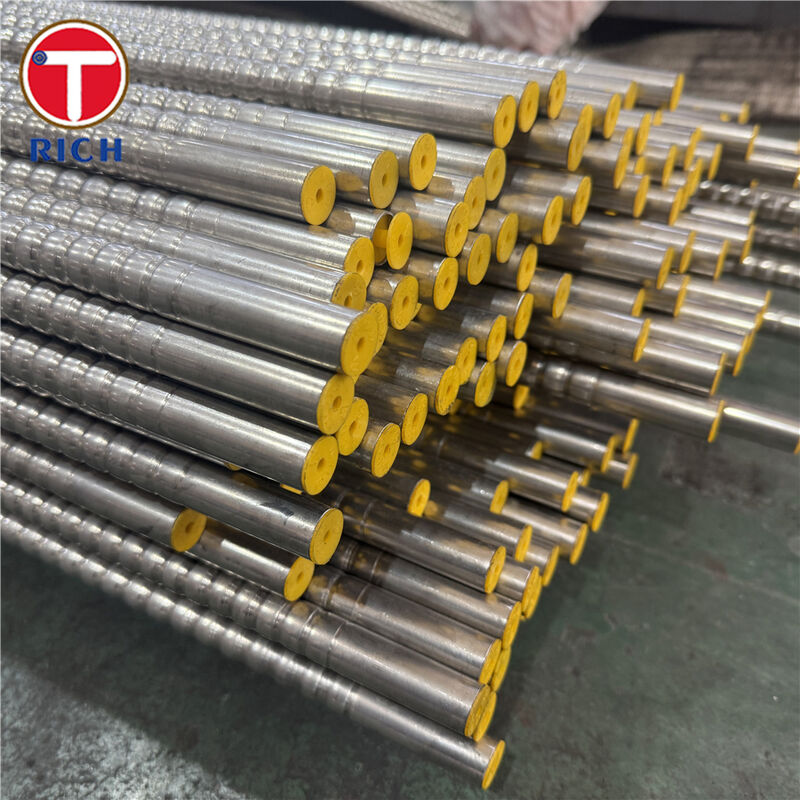

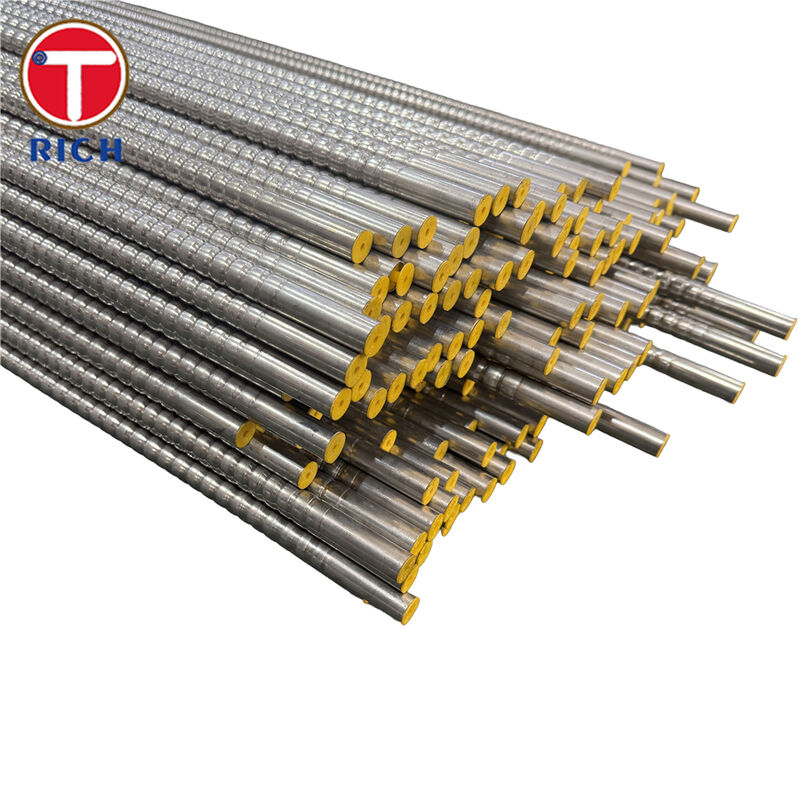

Sản phẩm này là ống thép không gỉ gợn sóng (ống sóng) cấp trao đổi nhiệt, cứng, được sản xuất từ ống thép không gỉ liền mạch (hoặc hàn, nếu được chỉ định) và sau đó được tạo hình với các gợn sóng xoắn/vành khuyên để tăng cường truyền nhiệt. Nó KHÔNG phải là ống mềm gợn sóng để đi ống hoặc bù chuyển động.

Các tùy chọn vật liệu phổ biến bao gồm ASTM A213 TP304/TP304L/TP316/TP316L/TP321, được chọn dựa trên rủi ro ăn mòn (clorua), nhiệt độ vận hành và yêu cầu chế tạo.

Thông số kỹ thuật

• Loại ống: Gợn sóng cứng (xoắn hoặc vành khuyên), dùng cho bó ống trao đổi nhiệt

• Tiêu chuẩn ống cơ bản (điển hình): ASTM A213 (liền mạch) / các loại tương đương hàn tùy chọn theo yêu cầu

• Phạm vi OD (điển hình): 6–127 mm (có thể tùy chỉnh; phù hợp với phạm vi cung cấp A213 phổ biến)

• Độ dày thành (điển hình): 0.4–12.7 mm (có thể tùy chỉnh)

• Hình học gợn sóng: Bước, độ sâu, góc xoắn và bán kính đỉnh được điều chỉnh theo nhiệm vụ (truyền nhiệt so với giảm áp suất)

• Điều kiện giao hàng: Ủ dung dịch / ngâm axit hoặc ủ sáng; chiều dài thẳng hoặc theo quy định

Các tính năng chính

• Hiệu suất truyền nhiệt cao hơn bằng cách phá vỡ lớp biên nhiệt và cải thiện sự trộn lẫn gần thành

• Thiết kế bộ trao đổi nhỏ gọn tiềm năng (cùng nhiệm vụ với diện tích nhỏ hơn hoặc nhiệm vụ cao hơn trong cùng một diện tích)

• Độ cứng thân thiện với kỹ thuật cho các tấm ống, vách ngăn và lắp ráp bó (không giống như ống mềm)

• Các tùy chọn vật liệu để kiểm soát nhiệt độ và độ nhạy (ví dụ: 304L/316L cacbon thấp; 321 ổn định)

Ưu điểm của chúng tôi

1. Liệu gợn sóng có thực sự cải thiện việc truyền nhiệt không?
   Có—ống gợn sóng làm tăng độ nhiễu loạn gần thành và có thể làm tăng đáng kể hệ số truyền nhiệt so với ống trơn.

2. Còn về giảm áp suất thì sao—nó có trở nên quá cao không?
   Ống tăng cường luôn liên quan đến sự đánh đổi giữa truyền nhiệt và giảm áp suất, vì vậy chúng tôi thiết kế bước/độ sâu gợn sóng để phù hợp với ΔP cho phép của bạn.

3. Liệu gợn sóng có làm tăng nguy cơ rung trong bó ống không?
   Rung bó là một mối quan tâm đã biết của vỏ và ống. Thiết kế bộ trao đổi ống gợn sóng có thể đạt được khả năng truyền nhiệt tốt hơn và giảm rung bó ống trong một số cấu hình nhất định.

4. Đây có phải là ống gợn sóng mềm dẻo không?
   Không—đây là ống trao đổi nhiệt cứng được thiết kế để lắp đặt cố định trong bộ trao đổi (tấm ống/vách ngăn).

5. Làm thế nào để bạn đảm bảo độ tin cậy và tính nhất quán?

• Ống cơ bản được sản xuất theo các tiêu chuẩn ống được công nhận (điển hình: ASTM A213)

• Kiểm tra dòng điện xoáy / UT, PMI, kiểm tra kích thước và kiểm tra rò rỉ bằng thủy lực/khí tùy chọn theo yêu cầu dự án

• Kiểm tra hình học gợn sóng (bước/độ sâu), cộng với kiểm soát quy trình tạo hình để tránh làm mỏng vượt quá giới hạn đã thỏa thuận

Thành phần hóa học

Tính chất cơ học

Tiêu chuẩn ASTM: ASTM A213

• EN: EN 10216-5

• GOST: việc đặt hàng ống thép không gỉ thông thường sử dụng các loại như 12X18H10T

• JIS: JIS G3463

• GB: GB/T 13296

Các lĩnh vực ứng dụng

Các ngành công nghiệp điển hình: bộ làm mát/gia nhiệt khí, bộ ngưng tụ, bộ bay hơi, bộ thu hồi và thu hồi nhiệt thải
Nơi sử dụng: bộ trao đổi ống trong ống, bó ống và vỏ (khi ΔP cho phép) và nâng cấp nhiệm vụ nhỏ gọn không có cánh

Hỏi: Bạn là công ty thương mại hay nhà sản xuất?

Đáp: nhà sản xuất, cũng có thể làm thương mại.

Hỏi: Thời gian giao hàng của bạn là bao lâu?

Đáp: Nói chung, là 10-15 ngày nếu hàng hóa còn trong kho, hoặc là 30-40 ngày nếu hàng hóa không còn trong kho,

nó tùy theo số lượng.

Hỏi: Bạn có cung cấp mẫu không? nó có miễn phí hay không?

Đáp: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.

Hỏi: Điều khoản thanh toán của bạn là gì?

Đáp: Thanh toán=2000USD, trả trước 30% T/T, số dư trước khi giao hàng.

Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
