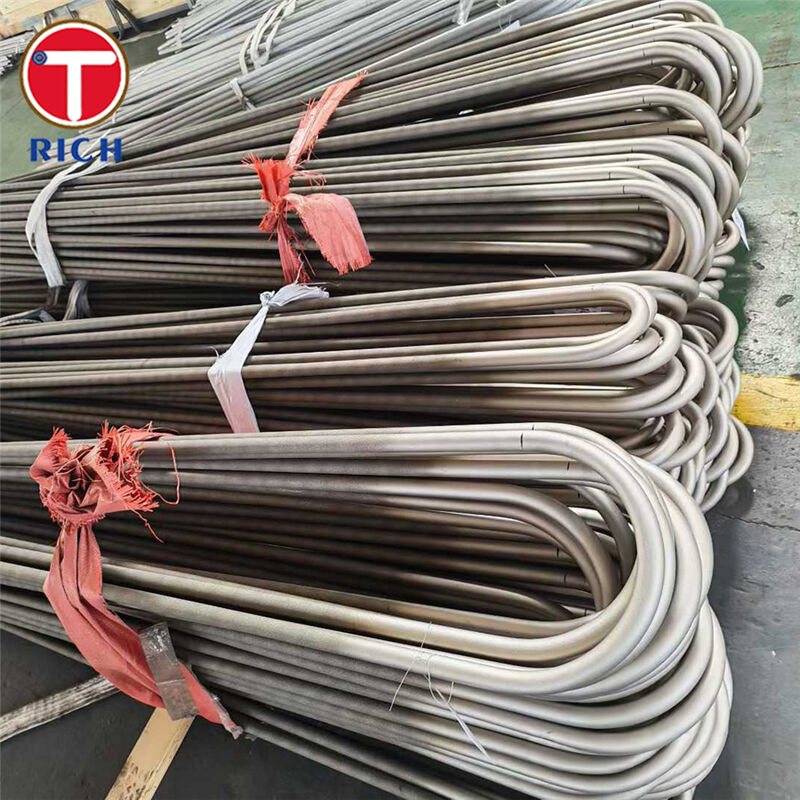

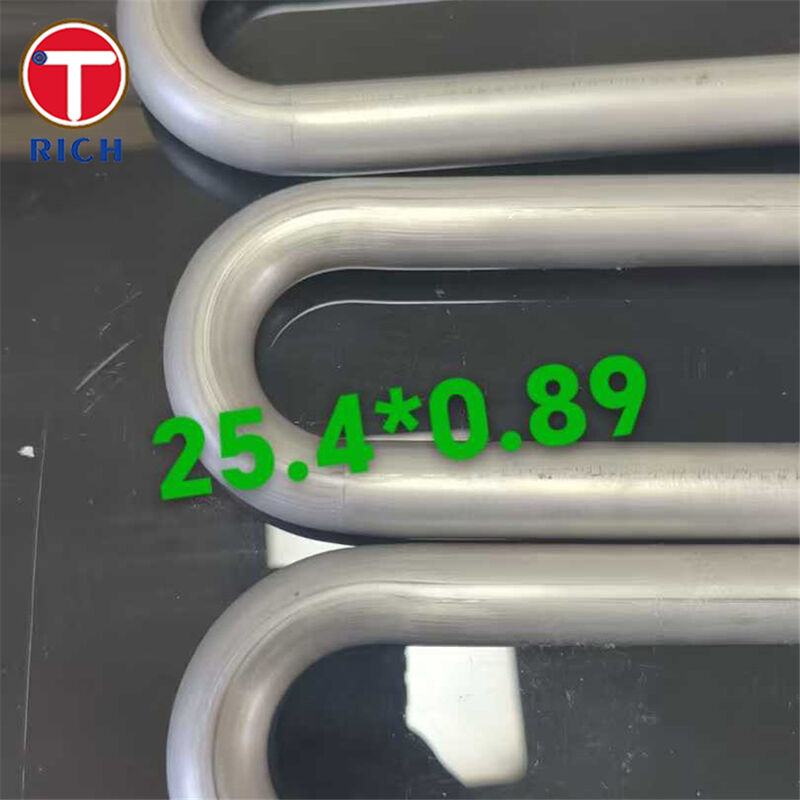

Ống U uốn bằng thép carbon thấp liền mạch nguội ASTM A179 dùng cho bộ trao đổi nhiệt
Chi tiết sản phẩm
Ống uốn chữ U liền mạch được kéo nguội
,Ống chữ U bằng thép cacbon thấp
,Ống trao đổi nhiệt hình chữ U
Ống U-Bend ASTM A179 — Ống thép cacbon thấp liền mạch kéo nguội cho bộ trao đổi nhiệt
Vật liệu
Ống U-bend ASTM A179 là ống thép cacbon thấp liền mạch, kéo nguội, được tạo hình thành hình chữ U cho bộ trao đổi nhiệt dạng vỏ và ống, bình ngưng, bộ làm mát và các thiết bị truyền nhiệt tương tự. Ống cơ sở được sản xuất bằng quy trình liền mạch và kéo nguội, sau đó uốn cong theo bán kính/chiều dài chân yêu cầu với sự kiểm soát chặt chẽ về độ ổn định kích thước và tình trạng bề mặt.
Thông số kỹ thuật
-
Loại sản phẩm: U-bend (ống chữ U) cho bộ trao đổi nhiệt
-
Vật liệu cơ bản / tiêu chuẩn: ASTM A179 / A179M (thường được gọi là SA179 cho ngôn ngữ mua sắm tương tự)
-
Quy trình sản xuất: Liền mạch → kéo nguội → uốn chữ U (theo bản vẽ)
-
Phạm vi OD ống cơ bản điển hình (phạm vi ASTM A179): 1/8" đến 3" (3.2–76.2 mm)
-
Các thông số U-bend chính (tùy chỉnh):
-
Bán kính uốn (CLR), chiều dài chân, chiều dài tiếp tuyến, chiều dài thẳng, hoàn thiện đầu
-
Độ ô van và độ mỏng thành được kiểm soát tại chỗ uốn (đo và báo cáo được)
-
Các tính năng chính
-
Phù hợp truyền nhiệt tuyệt vời: OD/ID nhẵn, thành đồng nhất, hình học ổn định từ ống kéo nguội
-
Hiệu suất tạo hình đáng tin cậy: thành phần hóa học cacbon thấp hỗ trợ các hoạt động uốn, giãn nở và cán thường được yêu cầu để lắp ráp ống vào tấm ống
-
Xác minh chất lượng: kiểm soát thành phần hóa học + thử nghiệm cơ học + các thử nghiệm ống điển hình (ví dụ: độ cứng/làm phẳng/loe/tùy chọn thủy tĩnh hoặc NDT theo đơn đặt hàng)
Ưu điểm của chúng tôi
-
Làm thế nào để bạn kiểm soát độ mỏng thành và độ ô van tại U-bend?
Chúng tôi kiểm soát dụng cụ uốn, bôi trơn và các thông số tạo hình, đồng thời có thể cung cấp các phép đo khu vực uốn (độ ô van và độ mỏng thành). Nhiều người mua chỉ định các giới hạn (ví dụ: giới hạn độ ô van và độ mỏng) cho ống chữ U; chúng tôi có thể sản xuất và kiểm tra theo tiêu chí dự án của bạn và cung cấp hồ sơ kiểm tra. -
Tôi sẽ nhận được những kiểm tra và tài liệu nào?
Chúng tôi cung cấp khả năng truy xuất nguồn gốc đầy đủ theo nhiệt/lô và Giấy chứng nhận kiểm tra nhà máy (EN 10204 3.1 có sẵn theo yêu cầu), cộng với việc tuân thủ các thử nghiệm bắt buộc theo yêu cầu về ống ASTM (phân tích hóa học/sản phẩm và xác minh cơ học; thử nghiệm thủy tĩnh hoặc không phá hủy khi được chỉ định). -
Làm thế nào để bạn ngăn ngừa ô nhiễm và hư hỏng khi vận chuyển (quan trọng đối với bộ trao đổi nhiệt)?
Chúng tôi tuân theo các quy trình hoàn thiện và đóng gói được kiểm soát (cắt/làm sạch/làm sạch, nắp bịt đầu và đóng gói xuất khẩu) để bảo vệ các đầu ống và độ sạch bên trong trong quá trình vận chuyển và lưu trữ.
Thành phần hóa học
| Cấp / Tiêu chuẩn | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
Lưu ý: “—” cho biết không được chỉ định trong các bản tóm tắt được trích dẫn cho cấp đó.
Tính chất cơ học (5 Cấp tham chiếu)
| Cấp / Tiêu chuẩn | Độ bền kéo (MPa) | Độ bền chảy (MPa) | Độ giãn dài (%) | Độ cứng |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| ≥35 | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (T ≤ 16 mm tham chiếu) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
Tiêu chuẩn
-
ASTM: ASTM A179/A179M (ống cơ bản) + ASTM A450/A450M (yêu cầu chung đối với ống thép cacbon/hợp kim thấp)
-
EN: EN 10216-2 (ống liền mạch dùng cho mục đích chịu áp suất với các đặc tính nhiệt độ cao; ví dụ: P235GH)
-
GOST: GOST 8733 (yêu cầu kỹ thuật đối với ống liền mạch biến dạng nguội) + GOST 8734 (phạm vi kích thước cho ống liền mạch tạo hình nguội)
JIS: JIS G 3461 (ống nồi hơi & bộ trao đổi nhiệt bằng thép cacbon; ví dụ: STB340)
-
GB: GB/T 3639 (ống chính xác kéo/cán nguội liền mạch) và các lựa chọn theo định hướng dự án như GB 3087 cho dịch vụ nồi hơi, khi được chỉ định
-
Các lĩnh vực ứng dụng
-
Phát điện & nồi hơi: bình ngưng, bộ gia nhiệt nước cấp, bộ tiết kiệm (bó ống chữ U)
Dầu khí & lọc dầu: bộ làm mát, bình ngưng, bộ trao đổi thu hồi nhiệt
Hình học U-bend chủ yếu được sử dụng trong bộ trao đổi dạng vỏ và ống để cho phép các đường dẫn dòng chảy nhiều lần nhỏ gọn và bố cục bó hiệu quả.
Hình học U-bend chủ yếu được sử dụng trong bộ trao đổi dạng vỏ và ống để cho phép các đường dẫn dòng chảy nhiều lần nhỏ gọn và bố cục bó hiệu quả.
Hỏi: Bạn là công ty thương mại hay nhà sản xuất?
Đáp: nhà sản xuất, cũng có thể kinh doanh.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
Đáp: Nói chung, là 10-15 ngày nếu hàng hóa có trong kho, hoặc là 30-40 ngày nếu hàng hóa không có trong kho,
nó tùy theo số lượng.
Hỏi: Bạn có cung cấp mẫu không? nó miễn phí hay thêm?
Đáp: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.Hỏi: Điều khoản thanh toán của bạn là gì?Đáp: Thanh toán
-
